RL132 2012.0903
- 9 -
■ 元件安装限制事项
■ 料架
供给元件的料架，有以下
6
种类。
6
种类的料架可以随意安装。但是，根据元件的大小，安装处有限制条件。
(
单位
: mm)
机器规格 2P 3P 4P
类型 型号
标记颜色
引脚线间距
传送孔间距
2.5 mm 5 mm 2.5 mm 5 mm 7.5 mm 2.5 mm 5 mm 7.5 mm 10 mm
AP-21 N610071917AA 无色
12.7 ■ ■ ■ ■
BP-21 N610071919AA 红色
15 ■ ■ ■ ■
FP-21 N610071918AA 黄色
12.7 ■ ■ ■ ■
DP-21 N610071920AA 绿色
15 ■ ■ ■ ■
KP-21 N610071719AA 蓝色
12.7
（
25.4mm
传送）
■
GP-21 N610071850AA 白色
15 ■
・ 与以往机种
(RH, RH6, RH2, RH3, RHP, RHP2, RHUP, RH5, RHU, RHU2, RHSG, RHS, RHS2, RHS2B)
的料架没有互换性。
・ 与
RL131
的料架有互换性。
・ 由于安全问题，在所有元件供给部请安装料架。
・ 选择
4
间距规格时，对
2.5 mm/ 5.0mm
引脚间距元件，需要使用
DP-21
或者
FP-21
。

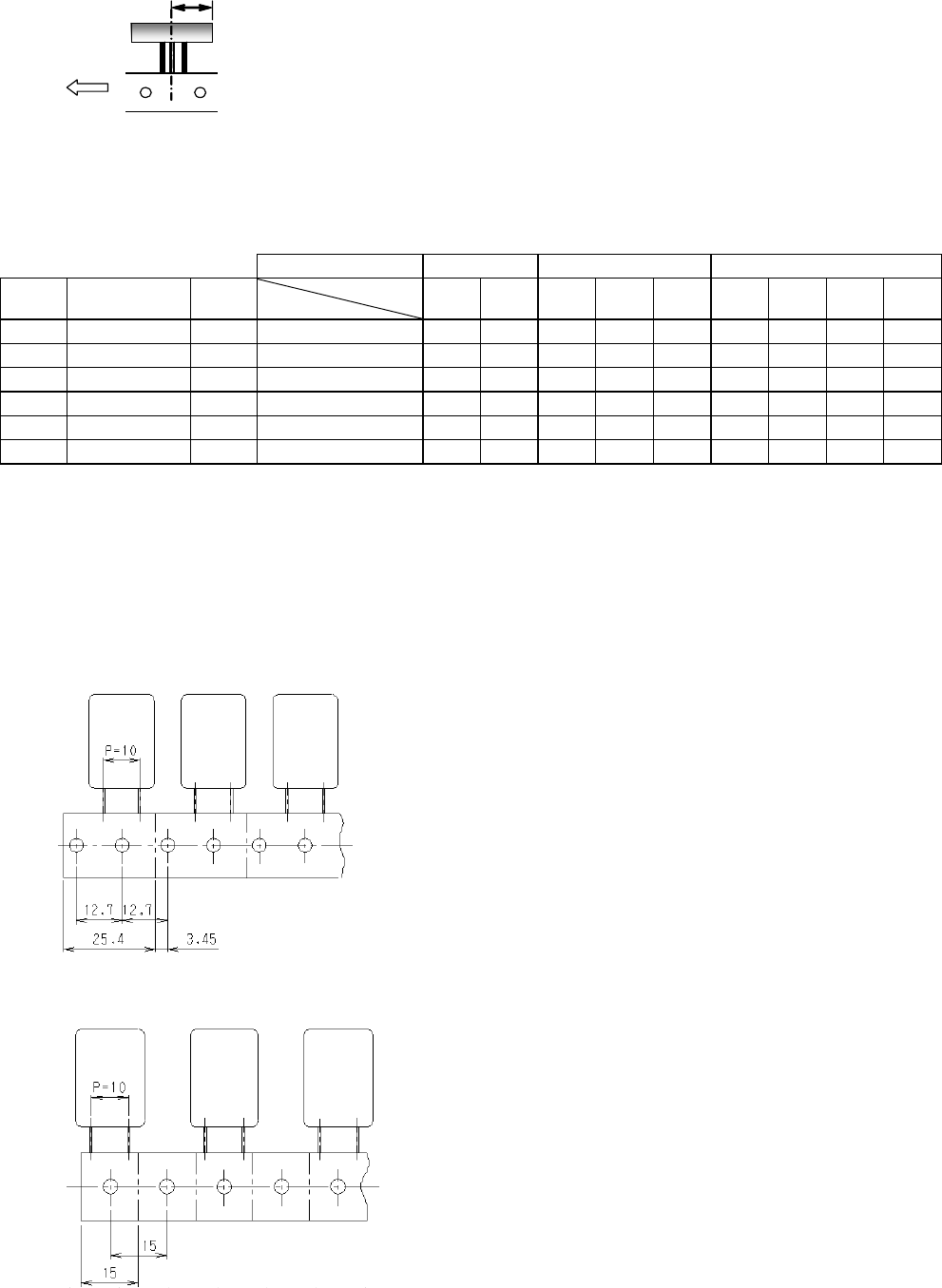

【参考】
10 mm
间距规格元件外形和传送方法
传送孔间距是
12.7 mm
时，
1
次传送
25.4 mm
。
传送孔间距是
15.0 mm
时，传送
15 mm
，传送
2
次。
（多传送
1
次，造成速度减慢）
※由于料架上的元件与托板中的元件有干涉，
左图的 L1 尺寸是 7 mm 以上的元件
另外，跳过 1 个间距的编带元件，需要从 No.1 按顺序设置。
L1
编带进给方向
RL132 2012.0903
- 10 -
4.3
元件供给部
2
分割方式
(
只对应
NM-EJR6A)
■ 概要
元件供给部分割为
2
个，缩短元件用完、机种切换时的机器停止时间，提高机器的运转率和生产率。
另外，元件品种最多可以对应
80
品种，提高设备的生产率。
■ 运转模式
从多量生产至多品种少量生产，可选择各种生产形态所适合的运转模式。
(1)
交换模式
(EXCHANGE MODE)
最适于少品种大量的长时间运转
同一元件设置于
L
、
R
两元件供给部，在
L
侧生产中发生元件用完时，与在待机位置的
R
侧替换，使
R
侧恢复
动作，继续在
R
侧生产。
R
生产中，进行
L
侧的元件补充。
(2)
优先交换模式
(PRIORITY EXCHANGE MODE)
同一元件设置于
L
、
R
两元件供给部，事先指定一侧的元件供给部为优先元件供给部。优先侧的元件供给部
在元件用完时，在其它元件供给部生产，然后在补充元件后再次更换为优先元件供给部进行生产。
(
插入元
件的供给量较少时有效
)
(3)
准备模式
(PREPARATION MODE)
最适于多品种少量而且需要多次切换的生产
一侧的元件供给部
(L)
生产时，在待机侧的元件供给部
(R)
设置下一生产机种的元件，可事先进行插件准
备。
(4)
连接模式
(CONNECTION MODE)
最适于多种类元件的生产
使用
L
、
R
元件供给部，同时可进行
80
种类的元件插入。
L
、
R
两元件供给部同时动作。
元件供给部
L
元件供给部
R
插件头
元件供给部
L
元件供给部
R
插件头 插件头
元件用完
元件补充
元件补充
元件供给部
R
元件供给部
L
插件头 插件头
下一机种准备
元件供给部
L
元件供给部
R
元件供给部
R
元件供给部
L
下一机种准备
RL132 2012.0903
- 11 -
4.4
元件插入部
■ 引脚线
V
切割方式
将引脚线尖端切割为
V
形，实现稳定的正确插件。
插入孔直径
*1
引脚线直径
*2
引脚线
*1 :请参阅「6.2 印刷基板精度」。
*2 :2 间距规格是，引脚线直径：Max φ 0.65mm、Min φ 0.4mm
3间距／４间距规格是，引脚线直径：Max φ 0.8mm、Min φ 0.4mm
■ 对应元件例子
2.5 mm
间距插件
5 mm
间距插件
7.5 mm
间距插件
(
选购件
)
10 mm
间距插件
(
选购件
)
电阻
电解电容器
电解电容器
电解电容器
电解电容器
陶瓷电容器
陶瓷电容器
陶瓷电容器
陶瓷电容器
薄膜电容器
薄膜电容器
薄膜电容器
2 脚元件
LED
漂浮电阻
漂浮电阻
漂浮电阻
三极管
过滤器
连接器
元件例子
3 脚元件
电阻网络
