4.7
自动恢复功能
本功能是，发生插入错误时用照相机
(
孔位置补正装置
)
识别插入孔状态，能够再插件时，自动恢复进行插件的功
能。
发生插入错误时，将基板移至照相机位置，确认发生插入错误的孔位置。若在插入孔没有元件，并能再插件时，自
动开始再插件动作。
通过使用本功能，发生插入错误时不停止机器，能够连续进行生产。

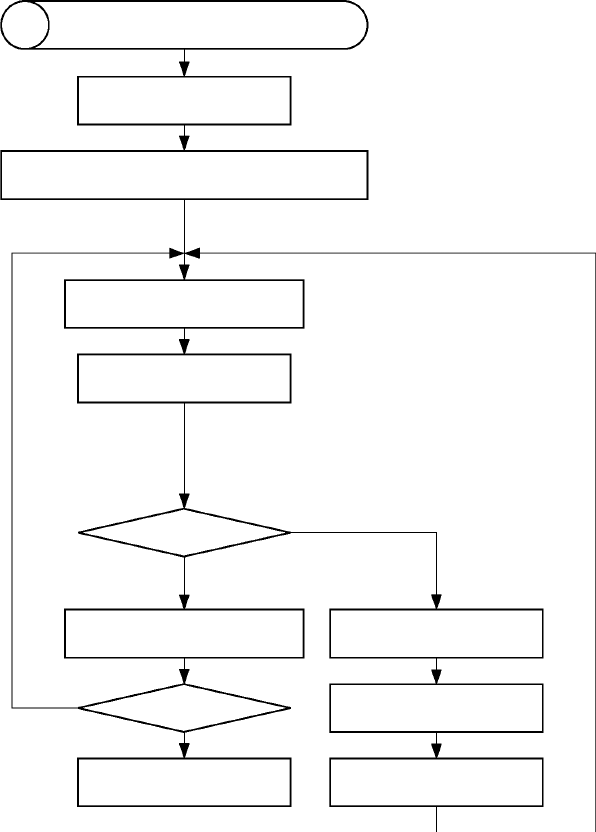

全自动恢复功能
发生插入错误
将插入准备完毕的元件返回到托板
XY 工作台移至
照相机位置
识别插入孔
识别孔
XY 工作台移至插入位置
再插入
确认插入
通常动作
机器停止
操作员
卸除元件
再插入开始
能够再插入
插入错误
插入 OK
• 只插入元件引线一侧
• 插入错误的元件将孔遮掩
不可再插件
注
)
使用自动恢复功能时，残留在基板上错误插入的元件，会被卷进夹入恢复元件和基板之间，请注意。
RL132 2012.0903
- 19 -
5.
插入元件规格

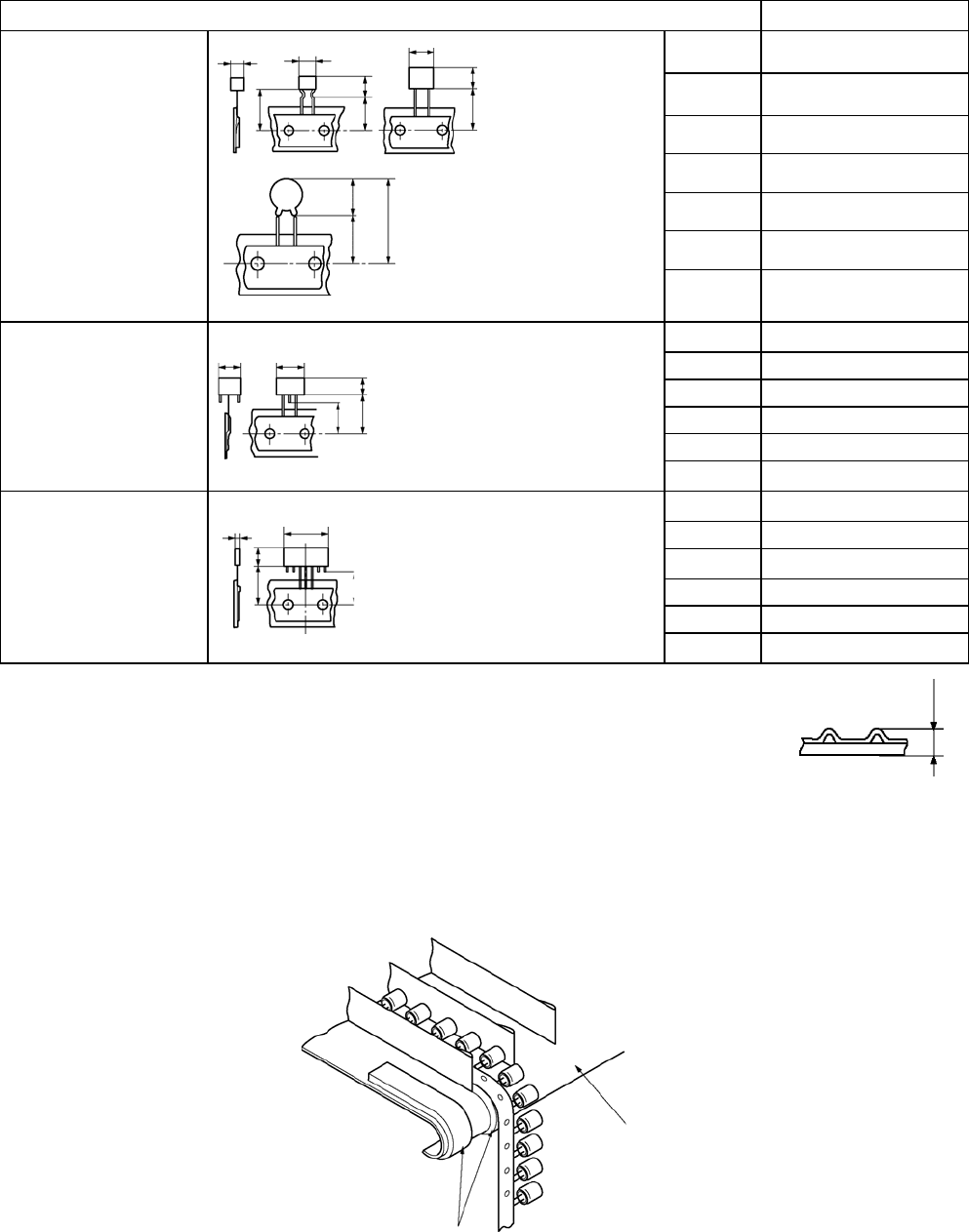

5.1
元件尺寸和编带规格
RL132
可以插入的元件尺寸和编带规格如下所示。
此插入元件规格是，为了维持设备运转和品质的重要内容，请必须满足以下条件。
(
单位
: mm)
径向编带元件
RL132
H
16
～
20
※
1
Ho
16
～
20
Hn Max. 23
HT Max. 41
L Max. 22.5
W
Max. 12
※
1
标准类型
WL
D
Hn Ho
Hn H
Hn H
HT
D
Max. Ø13
※
1
H
16
～
20
※
1
Hn Max. 23
H2-2 Min. 16
HT Max. 41
L Max. 22.5
Spare Leg
类型
W
Hn
L
H
H2-2
Ｗ
Max. 12
※
1
H
16
～
20
※
1
Hn Max. 23
Ｈ
2-1
Min. 16
HT Max. 41
L Max. 22.5
直插型
WL
Hn
H2-1
H
W
Max. 12
※
1
・即使是
JIS
规格编带，元件的详细尺寸和产品强度随生产厂家不同而异，
使用时，请先试插件进行确认。
・元件形状需以底带为中心保持左右对称。
・包括引脚线端子的编带总厚度
(T
1
)
，需要
Max. 1.5 mm
。
・有
Spare Leg
的元件
(
半固定电位计、连接器等
)
并且伸出基板下面的情况时，根据伸出量和
Spare Leg
的位置情
况，有可能会碰触到扭曲刀刃，从而造成插入错误或者扭曲状态不良的现象。
有关基板下面死区方面的内容请参阅「
6.9
基板下的邻接条件」。
注
)
能够插入元件的尺寸，选择的卡盘有变化，请确认。
(
参照
P12)
使用大型
(W = 10 mm
以上或者
D = 10 mm
以上
)
的元件时，请在顶部的元件通路安装垫板
※
。
Z 轴、顶板
垫板
※
1
台机器标准配备的垫板数，
NM-EJR5A
是
10
个，
NM-EJR6A
是
20
个。
电阻・陶瓷电容器
电解电容器
径向异形元件 等
半固定电位计
轻触开关
径向异形元件 等
T
1
电阻网络
电容器网络
连接器 等
RL132 2012.0903
- 20 -
有关有孔元件
插入有孔元件
(
比如，连接器或者保险丝套等
)
时，请注意推压橡胶块的限制。这将影响到插件时的稳定性以及推压橡胶块的
使用寿命。
有关连接器、保险丝套请参考下图。详细情况请咨询本公司。
注意：选择推压橡胶块时请注意以下事项
1)
推压橡胶块并不是可以对应各种元件的万能橡胶块。
2)
请选择适合客户生产目的的最合适的推压橡胶块，详细情况请咨询。
3)
如有疑问点，请咨询松下公司。
.
推压橡胶
块按连接
器销，会缩
短推压橡
胶块的使
用寿命。
推压橡胶块
如果连接器上
面有凹凸不平
的情况,插件
会不稳定。
正面
侧面
由于推压橡胶块碰到
连接器边缘,造成插件
不稳定。
上面
保险丝套的不稳定插件。
如果推压橡胶块卡住,
可能会拔出保险丝套。
正面 侧面
