RL132 2012.0903 - 38 - 18) 陶瓷电容器 尺寸 (mm) 内容 记号 数值 容许范围 备注 元件直径 Ø D 13 最大 元件厚度 T 3.5 引脚线直径 Ø d 0.6 +0.06 -0.05 元件间距 P 12.7 ±1.0 孔间距 P 0 12.7 ±0.3 累积间距误差 = 1.0mm /20 间距 从孔中心到元件中心部为止 P 2 6.35 ±1.3 引脚间距离 F 5.0 +0.5 -0.2 引脚尖端…
RL132 2012.0903
- 37 -

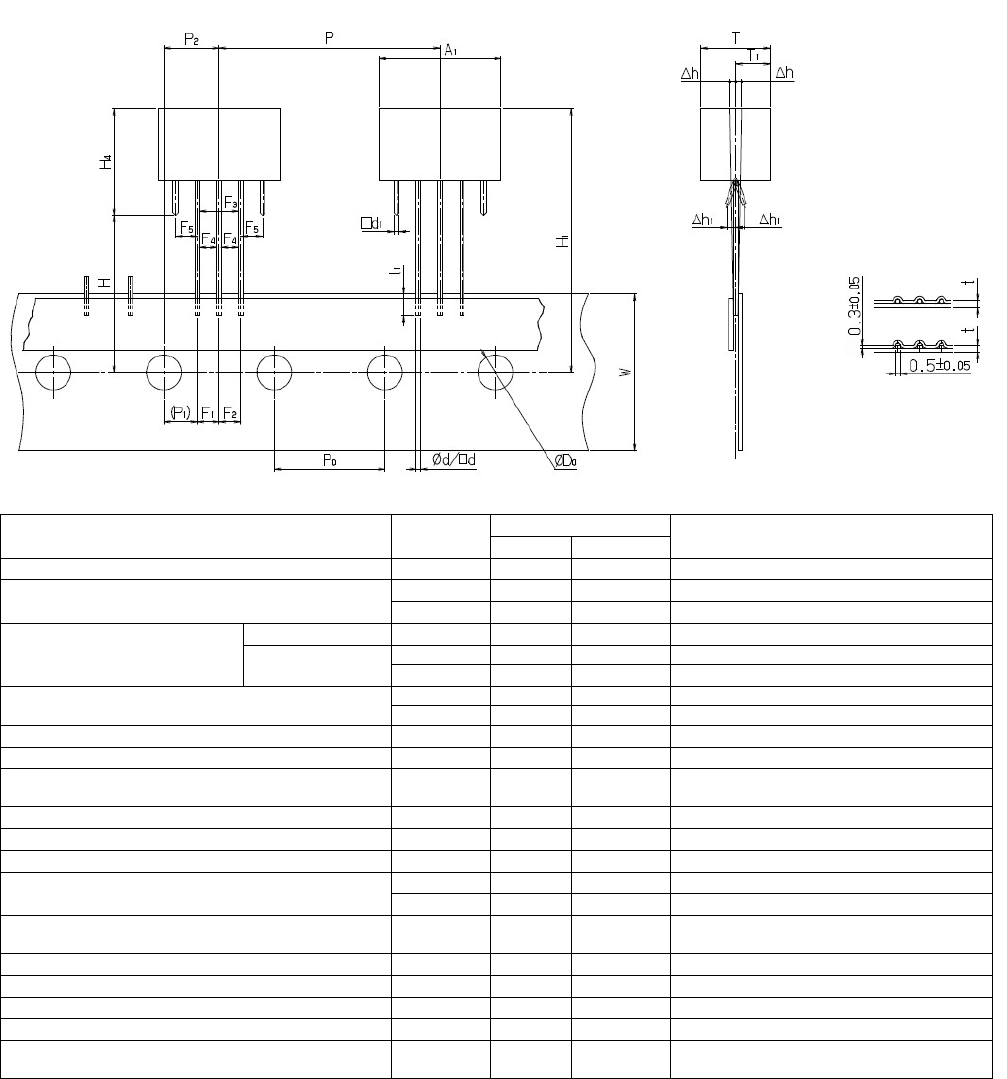

17) 连接器
尺寸
(mm)
内容
记号
数值
容许范围
备注
元件宽度
A
1
22.5
最大
T 12.0
最大
元件厚度
T
1
6.0
最大
圆形引脚
Ø d 0.5 ±0.05
□d *0.5 ±0.05 *(0.5±0.05) x (0.3±0.05)
引脚线直径
方形引脚
□d
1
0.6
最大
P 25.4 ±1.0
元件间距
(P
1
) 3.85
孔间距
P
0
12.7 ±0.3
累积间距误差
= 1.0mm /20
间距
从孔中心到元件中心部为止
P
2
6.35 ±1.3
引脚间距离
F
1,
F
2
2.5
+0.4
-0.1
引脚尖端在容许范围内
引脚间距离
(
方形引脚
)
F
3
4.45
最小
引脚间距离
(
方形引脚
)
F
4
F
4
≤2.0
最小
引脚间距离
F
5
2.5 ±0.1
∆h 2.0
最大
从中心开始
±1 mm
元件位置调整
∆ H
1
0.1
最大
编带宽度
W 18
+1.0
-0.5
从编带中心到元件底部的高度
H 18 +2.0
元件高度
H
1
30.25 H
1
≤ 41.0
元件高度
(
参考
)
H
4
12.25
最大
孔直径
Ø D
0
4.0 ±0.2
编带的厚度
t 0.3
+0.2
0
原纸厚度最小是
0.3 mm
注) Spare Leg 伸出基板下面时，根据伸出量和 Spare Leg 的位置情况，有可能会碰触到扭曲刀刃，从而造成插入错误或者扭曲
状态不良的现象。
有关基板下面死区方面的内容请参阅「6.9 基板下的邻接条件」。
有关元件形状和尺寸的
详细情况请咨询本公司。
圆形引脚
方形引脚
RL132 2012.0903
- 38 -

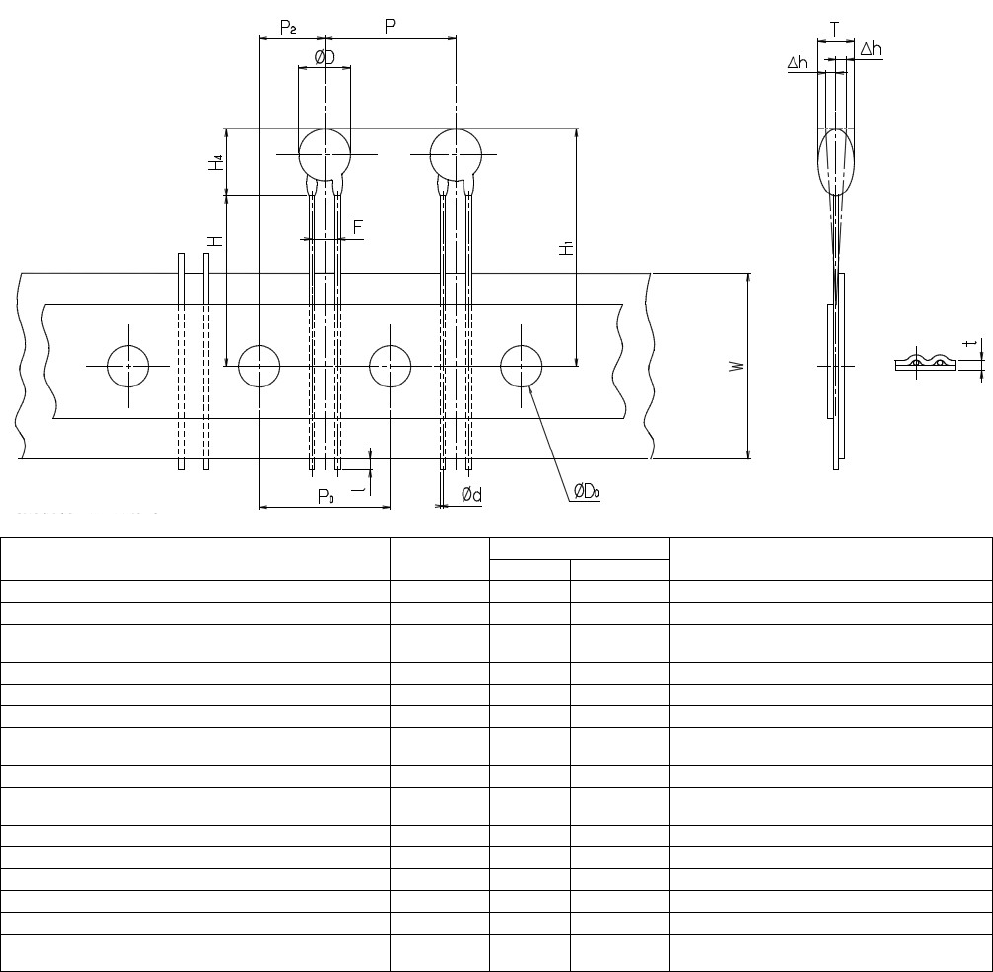

18) 陶瓷电容器
尺寸
(mm)
内容
记号
数值
容许范围
备注
元件直径
Ø D 13
最大
元件厚度
T 3.5
引脚线直径
Ø d 0.6
+0.06
-0.05
元件间距
P 12.7 ±1.0
孔间距
P
0
12.7 ±0.3
累积间距误差
= 1.0mm /20
间距
从孔中心到元件中心部为止
P
2
6.35 ±1.3
引脚间距离
F 5.0
+0.5
-0.2
引脚尖端在容许范围内
元件位置调整
∆h 2.0
最大
从中心开始
±1 mm
编带宽度
W 18
+1.0
-0.5
从编带中心到元件底部的高度
H 18 +2.0
元件高度
H
1
30.25 H
1
≤ 41.0
元件高度
(
参考
)
H
4
12.25
最大
引脚线的突出
l 0
最大
编带轨道的摩擦可能造成损伤
孔直径
Ø D
0
4.0 ±0.2
编带的厚度
t 0.3
+0.2
0
原纸厚度最小是
0.3 mm
RL132 2012.0903
- 39 -

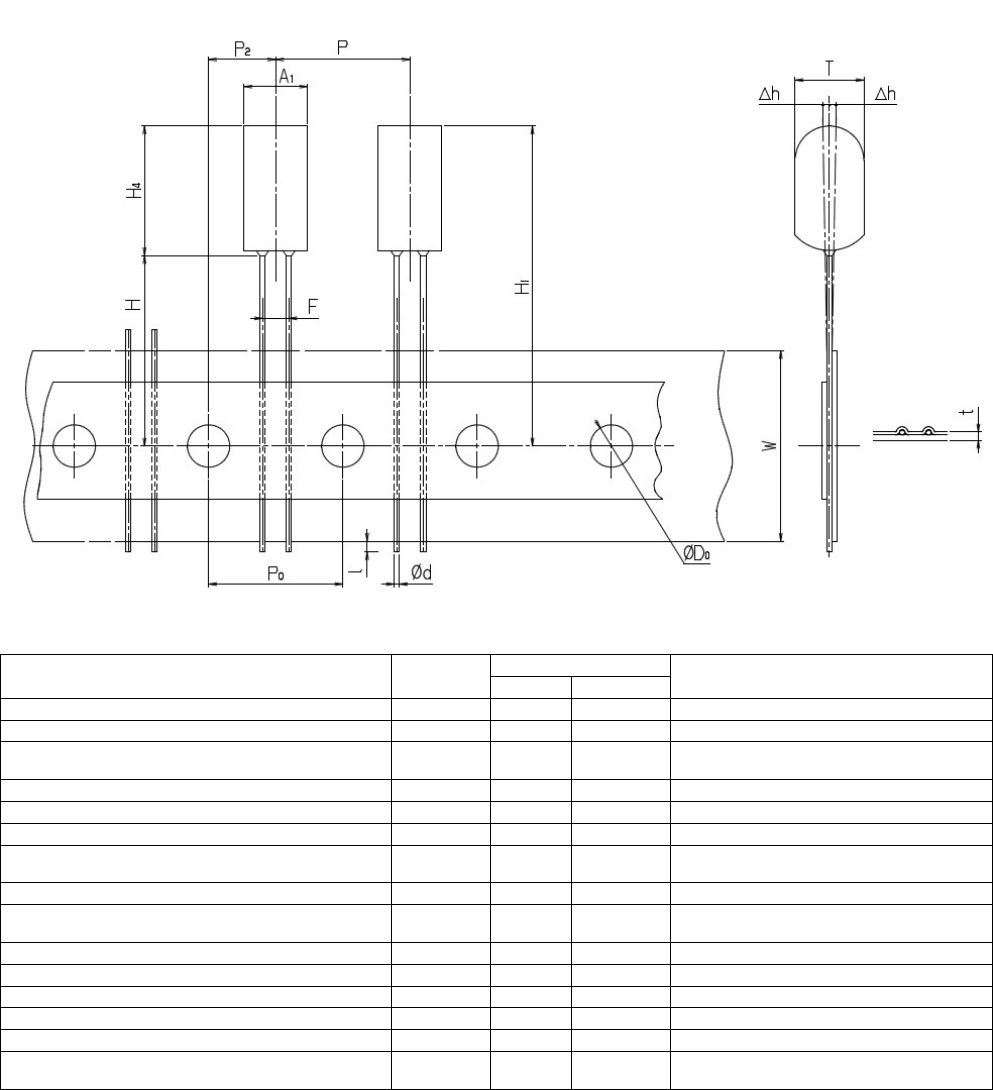

19) 薄膜电容器(笔直型引脚)
尺寸
(mm)
内容
记号
数值
容许范围
备注
元件宽度
A
1
6.0
最大
元件厚度
T 6.5
最大
引脚线直径
Ø d 0.6
+0.06
-0.05
元件间距
P 12.7 ±1.0
孔间距
P
0
12.7 ±0.3
累积间距误差
= 1.0mm /20
间距
从孔中心到元件中心部为止
P
2
6.35 ±1.3
引脚间距离
F 2.5
+0.4
-0.1
引脚尖端在容许范围内
元件位置调整
∆h 1.0
最大
从中心开始
±1 mm
编带宽度
W 18
+1.0
-0.5
从编带中心到元件底部的高度
H 18 +2.0
元件高度
H
1
30.25 H
1
≤ 41.0
元件高度
(
参考
)
H
4
12.25
最大
引脚线的突出
l 0
最大
编带轨道的摩擦可能造成损伤
孔直径
Ø D
0
4.0 ±0.2
编带的厚度
t 0.3
+0.2
0
原纸厚度最小是
0.3 mm
