RL132 2012.0903 - 82 - C-5 美国的表面实装机制造协会所制定的 界面。 On-site SMEMA SMEMA (A) ・ 连接用控制信号以及连接器 SMEMA (B) ・ 连接用控制信号以及连接器 ・ 传送高度 940 mm 对应
RL132 2012.0903
- 81 -
C-1
将插入间距切换使用。
Customer
插入间距对应
:
追加
2
间距用成套工具
(3
间距规格机种用
)
・ 是将
3
间距规格专用机切换为
2
间距使用时的选购件。
(2
间距铁砧、插入卡盘、替换卡盘、备用销、凸轮等成套工具
)
※需要本成套工具时，请另行商洽。
Customer
插入间距对应
:
追加
2
间距用成套工具
(4
间距规格机种用
)
・ 是将
4
间距规格专用机切换为
2
间距使用时的选购件。
(2
间距铁砧、插入卡盘、替换卡盘、备用销、
V
切刀、校正爪、凸轮等成套工具
)
※需要本成套工具时，请另行商洽。
Customer
插入间距对应
:
追加
3
间距用成套工具
(4
间距规格机种用
)
・ 是将
4
间距规格专用机切换为
3
间距使用时的选购件。
(3
间距铁砧、插入卡盘、替换卡盘、备用销、
V
切刀、校正爪、凸轮等成套工具
)
※需要本成套工具时，请另行商洽。
C-2
对应卷盘元件。
Customer
对应卷盘元件
・ 为了在元件供给部搭载卷盘元件的安装用工具和卷盘轴。
・ 根据在元件
BOX
的设置处不同，有
2
种
(
长、短
)
的卷盘轴。
C-3
这是改善电子元件的主体倾倒
(
引脚线的弯曲
)
的功能。
On-site
电子元件矫正成套工具
・ 使用橡胶卡盘夹住电子元件的主体，防止倾倒
(
引脚线的弯曲
)
。
・ 对编带只能防止垂直方向的倾倒。
(
对水平方向的倾倒没有效果。
)
・ 随电子元件的倾倒、倾倒量、引脚线的粗细等情况不同，效果不等。
C-4
与上位通信。
(
控制指令
)
On-site
上位对应
■
Panasonic Package
的上位对应
・ 遥控、实时信息的通知
(
LAN
通信
)
连接客户所使用的应用软件系统、能够进行设备主体的数据删除指示，遥控和实时信息的通知。
・
Line Manager Lite
界面
(
RS-232C
通信
)
与
Line Manager Lite
相连接，能够从计算机上发出删除机器主体的指令。
・
Line Manager V2
界面
(
RS-232C
通信
)
与
Line Manager V2
相连接，能够从计算机上发出删除机器主体数据的指令，能够进行遥控、
实时情报通信、确认主体内的基板有无。
RL132 2012.0903
- 82 -
C-5
美国的表面实装机制造协会所制定的界面。
On-site
SMEMA
SMEMA (A)
・ 连接用控制信号以及连接器
SMEMA (B)
・ 连接用控制信号以及连接器
・ 传送高度
940 mm
对应
RL132 2012.0903
- 83 -
10.
涂饰颜色
■ 本公司标准颜色
白色
W-13 (G50)
■ 涂饰颜色的指定
请在接收客户指定时使用。
No.
可以指定涂饰的部位
(
本公司标准颜色的部位
)
涂饰颜色的指定
(
原则上需要颜色样品。
)
1
顶部安全罩
2
背面安全罩
3
侧板、安全罩
(
左右
)
4
前面侧边安全罩
(
左右
)
5
主操作盘外装安全罩
6
后部操作盘外装安全罩
7
进料部、出料部安全罩
8
前侧安全罩
(2
个
)
9
前侧安全罩
10
前侧安全罩
(3
个
)
11
侧板、下侧安全罩
(
左右
)
12
元件供给部上部安全罩
13
元件供给部侧面安全罩
(
左右
)
14
元件供给部前面安全罩
(
左右
)
关于下记部位，无法对应涂饰颜色的变更。
・设备内部安全罩 ・开闭罩铝制框架 ・元件供给部轴 ・元件供给部元件轨道
・编带废料箱

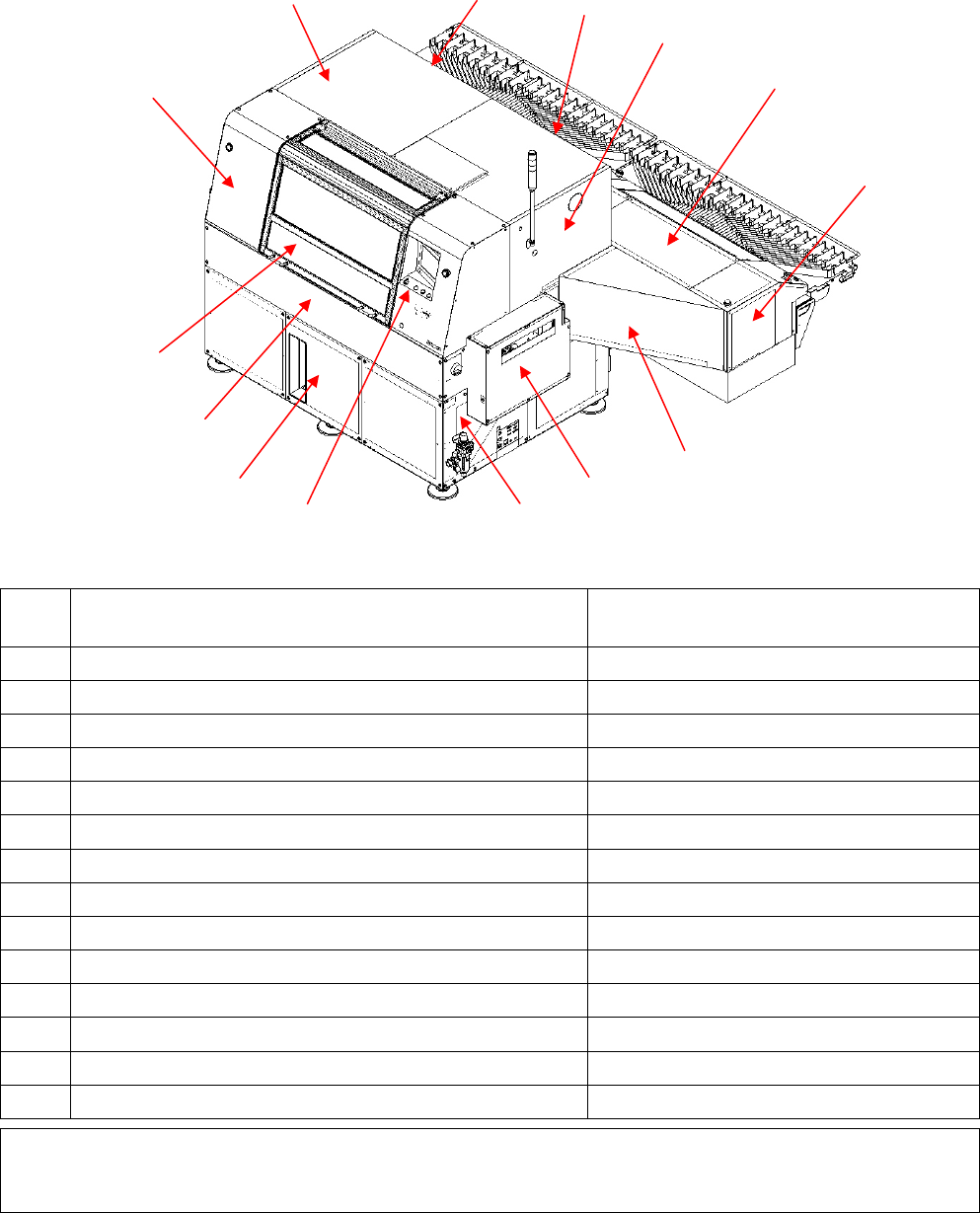

图是
NM-EJR6A
。
(5)
(2)
(7)
(1)
(4)
(12)
(8)
(10)
(9)
(3)
(13)
(14)
(6)
(11)
