RL132 2012.0903 - 83 - 10. 涂饰颜色 ■ 本公司标准颜色 白色 W-13 (G50) ■ 涂饰颜色的指定 请在接收客户指定时使用。 No. 可以指定涂饰的部位 ( 本公司标准颜色的部位 ) 涂饰颜色的指定 ( 原则上需要颜色样品。 ) 1 顶部安全罩 2 背面安全罩 3 侧板、安全罩 ( 左右 ) 4 前面侧边安全罩 ( 左右 ) 5 主操作盘外装安全罩 6 后部操作盘外装安全罩 7 进料部、出料部安全罩 8 …
RL132 2012.0903
- 82 -
C-5
美国的表面实装机制造协会所制定的界面。
On-site
SMEMA
SMEMA (A)
・ 连接用控制信号以及连接器
SMEMA (B)
・ 连接用控制信号以及连接器
・ 传送高度
940 mm
对应
RL132 2012.0903
- 83 -
10.
涂饰颜色
■ 本公司标准颜色
白色
W-13 (G50)
■ 涂饰颜色的指定
请在接收客户指定时使用。
No.
可以指定涂饰的部位
(
本公司标准颜色的部位
)
涂饰颜色的指定
(
原则上需要颜色样品。
)
1
顶部安全罩
2
背面安全罩
3
侧板、安全罩
(
左右
)
4
前面侧边安全罩
(
左右
)
5
主操作盘外装安全罩
6
后部操作盘外装安全罩
7
进料部、出料部安全罩
8
前侧安全罩
(2
个
)
9
前侧安全罩
10
前侧安全罩
(3
个
)
11
侧板、下侧安全罩
(
左右
)
12
元件供给部上部安全罩
13
元件供给部侧面安全罩
(
左右
)
14
元件供给部前面安全罩
(
左右
)
关于下记部位，无法对应涂饰颜色的变更。
・设备内部安全罩 ・开闭罩铝制框架 ・元件供给部轴 ・元件供给部元件轨道
・编带废料箱
图是
NM-EJR6A
。
(5)
(2)
(7)
(1)
(4)
(12)
(8)
(10)
(9)
(3)
(13)
(14)
(6)
(11)
RL132 2012.0903
- 84 -
11.

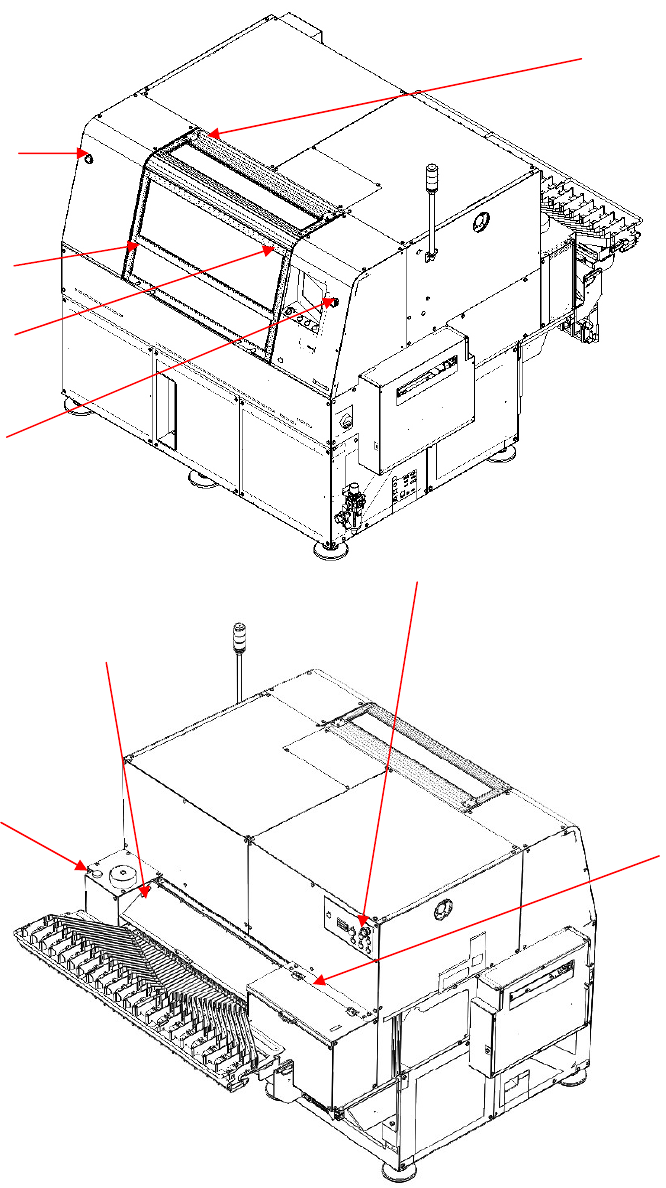

安全装置
为了安全使用本机器，在
RL132
上安装了下图所示的安全装置。
若在机器运转时按下紧急停止开关，或者在打开罩时，会强制性停止运转。
■
NM-EJR5A
①
:
紧急停止开关
②
:
联锁开关
③
:
维护开关
(1)
(1)
(2)
(2)
(3)
(1)
(2)
(2)
(1)
