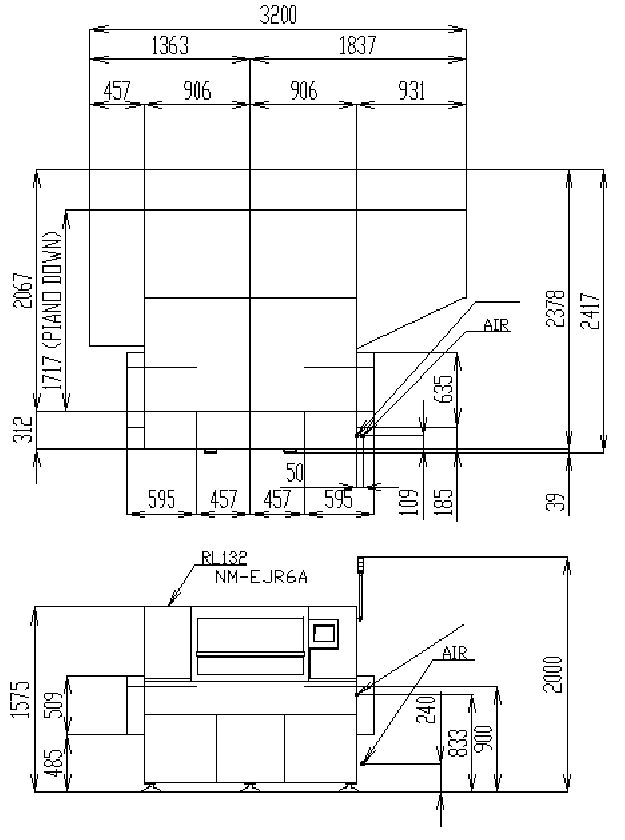

RL132 2012.0903 - 89 - 13.2 调整螺栓图 ( 单位 : mm) (NM-EJR5A) (NM-EJR6A) 电源 电源
RL132 2012.0903
- 88 -
■
NM-EJR6A
(
单位
: mm)
※传送高度在
900 mm
～
920 mm
范围内调整。
电源
电源
RL132 2012.0903
- 89 -
13.2
调整螺栓图
(
单位
: mm)
(NM-EJR5A)
(NM-EJR6A)
电源
电源
RL132 2012.0903
- 90 -
13.3
生产线布局上的注意点
・为了进行设备的维修保养，连接
2
台设备时，需要传送带。
(NM-EJR6A)
＋
(NM-EJR5A)
(NM-EJR6A)
＋
(NM-EJR6A)
(NM-EJR5A)
＋
(NM-EJR6A)
(NM-EJR5A)
＋
(NM-EJR5A)
