5. 贴装头装置
5.1 取下包装材料

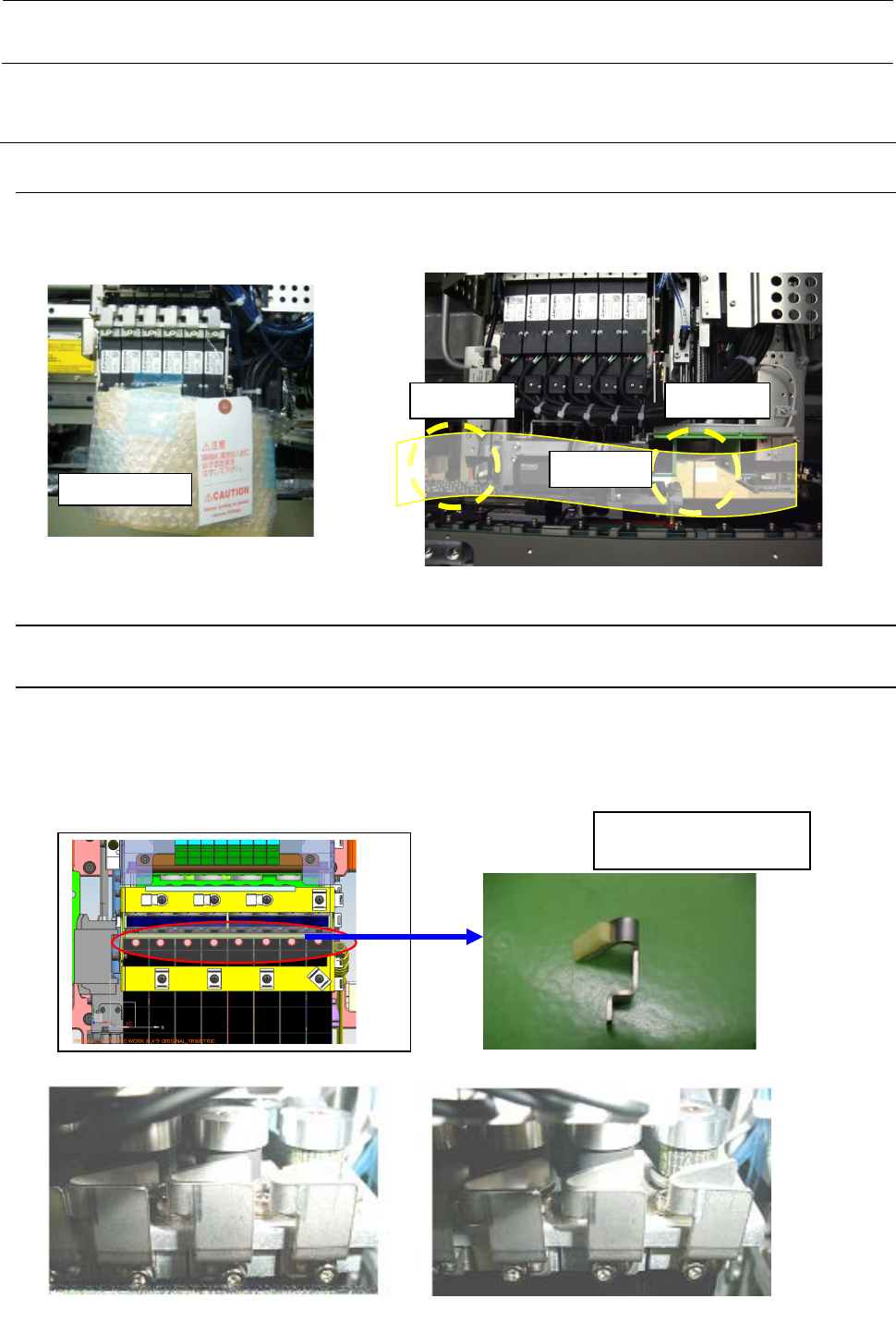

请取注意标签（黄色）、气泡包装膜、贴装头下部的防锈纸（王子制纸公司制「KS-VC1 防锈纸 u-35ss-1
（塑料用）」）、装在 OCC 的下部的干燥剂。
5.2 取下贴装头固定部件
5.2.1 取下 LNC 贴装头 Z 轴固定部件
1） 旋松带垫圈的内六角螺栓，将图中圆圈部的 ZM 止动器向右移动以解除固定，在该位置上再次固定
止动器。（请牢牢旋紧带垫片内六角螺栓，使之不会松动。）
2） 确认 Z 轴可上下方向顺畅地移动。
干燥剂
干燥剂
防锈纸
气泡包装膜
ZM 止动器
固定前
40046528 ZM 止动器
40046644 ZM 橡胶(※)
LNC Z 轴固定部件的位置
固定后
安装要领书
5-2
5.2.2 取下 ZA 轴
5.2.3 取下 LNC 贴装头 Z 轴固定部件（头 RevA 及以后）
1） 松开固定止动器的六角带垫圈螺栓。向前滑动塞子将其取出。
在那个位置再次固定塞子。
2） 确保 Z 轴沿垂直方向平稳移动。
レンチ穴
扳手孔
安装要领书
6-1
6. 基板传送装置关系
6.1 取下传送轨道包装材料
传送轨道中央部
揭下固定基准侧轨道和从动（活动）侧轨道的纤维丝胶带，请先取下夹着传送轨道中央部的泡沫包装
材料之后再揭纤维丝胶带。
6.2 附属品的取下
从包装纸箱里取出支撑销（40128431）安装到贴片机上。
各机种后备销的数量 12 个（XL 为 20 个）
支撑机台
支撑销
