RS-1_安装要领书.pdf - 第15页
安装要领书 6-1 6. 基板传送装 置关系 6.1 取下传送轨 道包装材料 传送轨道中央部 揭下固定基准侧轨道和从动（活动）侧轨道的纤维丝 胶带，请先取下夹着传送轨道中央部的泡沫包装 材料之后再揭纤维丝 胶带。 6.2 附属品的取 下 从包装纸箱里取出支 撑销（ 40128431 ） 安装到贴 片机 上。 各机种后备销的数量 12 个（ XL 为 20 个） 支撑机台 支撑销
安装要领书
5-2
5.2.2 取下 ZA 轴
5.2.3 取下 LNC 贴装头 Z 轴固定部件（头 RevA 及以后）
1） 松开固定止动器的六角带垫圈螺栓。向前滑动塞子将其取出。
在那个位置再次固定塞子。
2） 确保 Z 轴沿垂直方向平稳移动。
レンチ穴
扳手孔
安装要领书
6-1
6. 基板传送装置关系
6.1 取下传送轨道包装材料
传送轨道中央部
揭下固定基准侧轨道和从动（活动）侧轨道的纤维丝胶带，请先取下夹着传送轨道中央部的泡沫包装
材料之后再揭纤维丝胶带。
6.2 附属品的取下
从包装纸箱里取出支撑销（40128431）安装到贴片机上。
各机种后备销的数量 12 个（XL 为 20 个）
支撑机台
支撑销
安装要领书
7-1

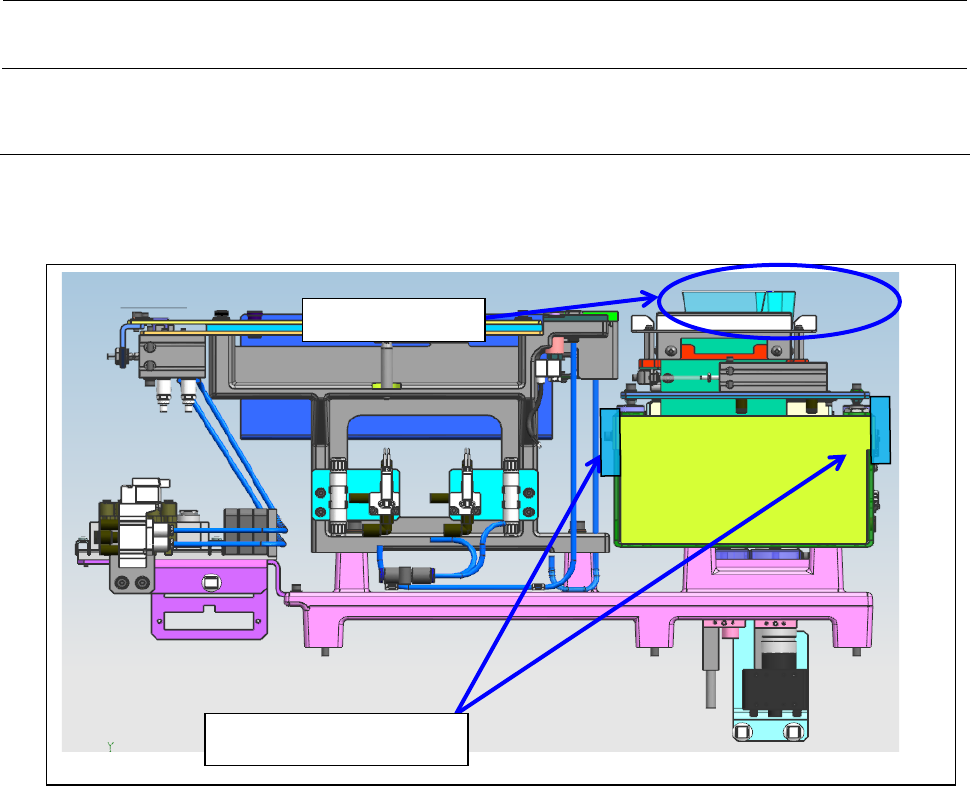

7. 底座桥
取下防锈纸。
纤维丝胶带
气泡包装膜
