安装要领书 9-1 9. 电源电缆线 的连接 9.1 程序 1) 连接电源电缆线之前 ，请确认配电盘的 断路器关 闭等 ，连接电源 电路的电源应被切 断， 同时，卸下护罩 RBR 。 < 机器主体背面 > 电源电缆线插入口 FG 线连接用的分接头 端子台
安装要领书
8-1
8. ATC 装置

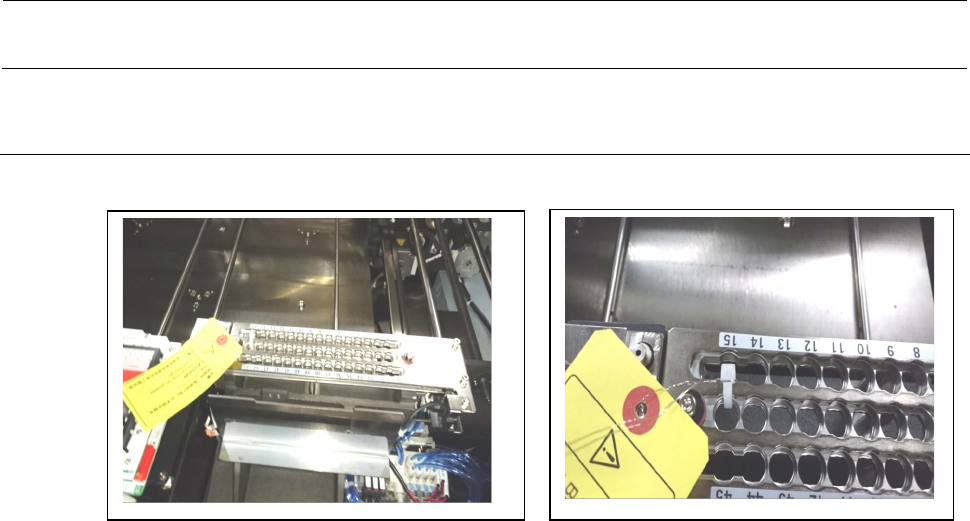

1) 卸下固定 ATC 底座和滑板的扎线带。
图 8-1 卸下滑动板固定纤维丝胶带
安装要领书
9-1
9. 电源电缆线的连接
9.1 程序
1) 连接电源电缆线之前，请确认配电盘的断路器关闭等，连接电源电路的电源应被切断，
同时，卸下护罩 RBR。
<机器主体背面>
电源电缆线插入口
FG 线连接用的分接头
端子台
安装要领书
9-2
2) 请将电源电缆穿过插入口，拆下断流器上部护罩后固定到端子台上。FG 线连接到底架上的 FG 连接
柱上。（电源电缆和 FG 线请参照表 9-1 请使用适合电缆长度的电缆线。）
（属于 XL 规格时）请将电源电缆穿过插入口，把电源电缆固定在电源电缆固定用带钩上，然后卸
下断路器上部护罩，固定到端子台上。
FG 线连接到底架上的 FG 连接柱上。
（电源电缆和 FG 线请参照表 9-1 请使用适合电缆长度的电缆线。）
表 9-1 电缆长度的适合断面积
电缆长度（m）
导体断面积（mm
2
）
200V 系列
400V 系列
20 不到 5.5 5.5
30 8.0 5.5
40 10.0 6.0
50 14.0 6.0
危险
请确保工厂充分的供电电流容量。
危险
请绝对不能连接到不符合电压规格的电源上。
电源电缆固定用带钩设置部位
