安装要领书 11 -1 11. 电动固定台架 1) 请拆下包裹卷盘架和 废料箱的气泡包装 膜 ｡ 2) 把导带装置装到主机 上，并把卷盘架和 废料箱设 置到 主机上。 将卷盘架和废料箱装 到主机上。
安装要领书
10-2
4) 积水瓶里积了油或水之后，请按盖帽，转动积水瓶，从托架取下，然后扔掉。（安装时，请按照
相反的顺序进行安装。）

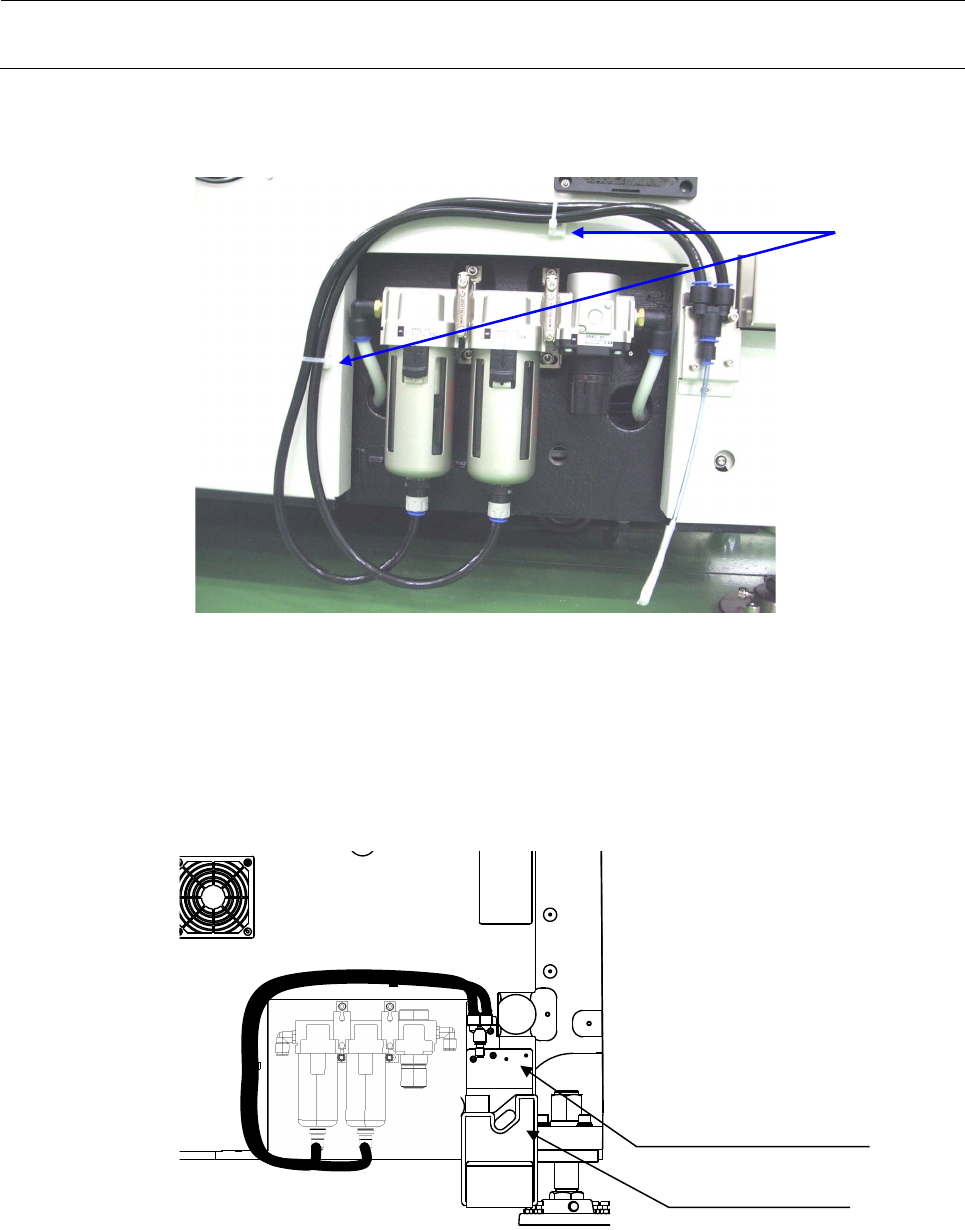

如上图所示，把 φ10 空气管子安装到空气调节器，①的部分上安装着固定座，并用扎线带固定。
＜注＞
• 向贴片机主机供给的空气，请一定使用经过干燥器干燥后的干燥空气。
• 压力开关压力设定的调整，请参考 QA 表进行。
• 向贴片机主机供气之前务必进行。请打开工厂设置机器一侧配管的空气，冲掉配管内的垃圾、污脏
之后再使用。
把 Y 字形接头安装到积水杯架上，固定积水杯。另外，如上图所示，把 φ10 的空气管子从空气调节器
上连接到积水杯上。
（移动设置时一定要拆卸）
①
积水杯
积水杯架
安装要领书
11-1
11. 电动固定台架
1) 请拆下包裹卷盘架和废料箱的气泡包装膜｡
2) 把导带装置装到主机上，并把卷盘架和废料箱设置到主机上。
将卷盘架和废料箱装到主机上。
安装要领书
12-1
12. 附属品的连接
12.1 信号灯
1) 请取下为主机固定着的纤维丝胶带和，灯部分的泡包装膜。
2) 一边按信号灯塔座部分的开关，一边使之竖立信号灯
12.2 芯片 BOX 的安装
请把芯片 BOX 安装到下图所示的位置。
12.3 微型警示灯的安装（选项）
以４个安装螺丝（SL6041292TN）安装在护罩上部。
配线连接到下图所示位置上的连接器（前：CN1246，后：CN1252），以束线带固定。
按开关
后侧
信号灯用泡包装膜被卷，用纤维丝胶
带为主机固定着
芯片 BOX
后侧连接器
前侧连接器
