安装要领书
11-1

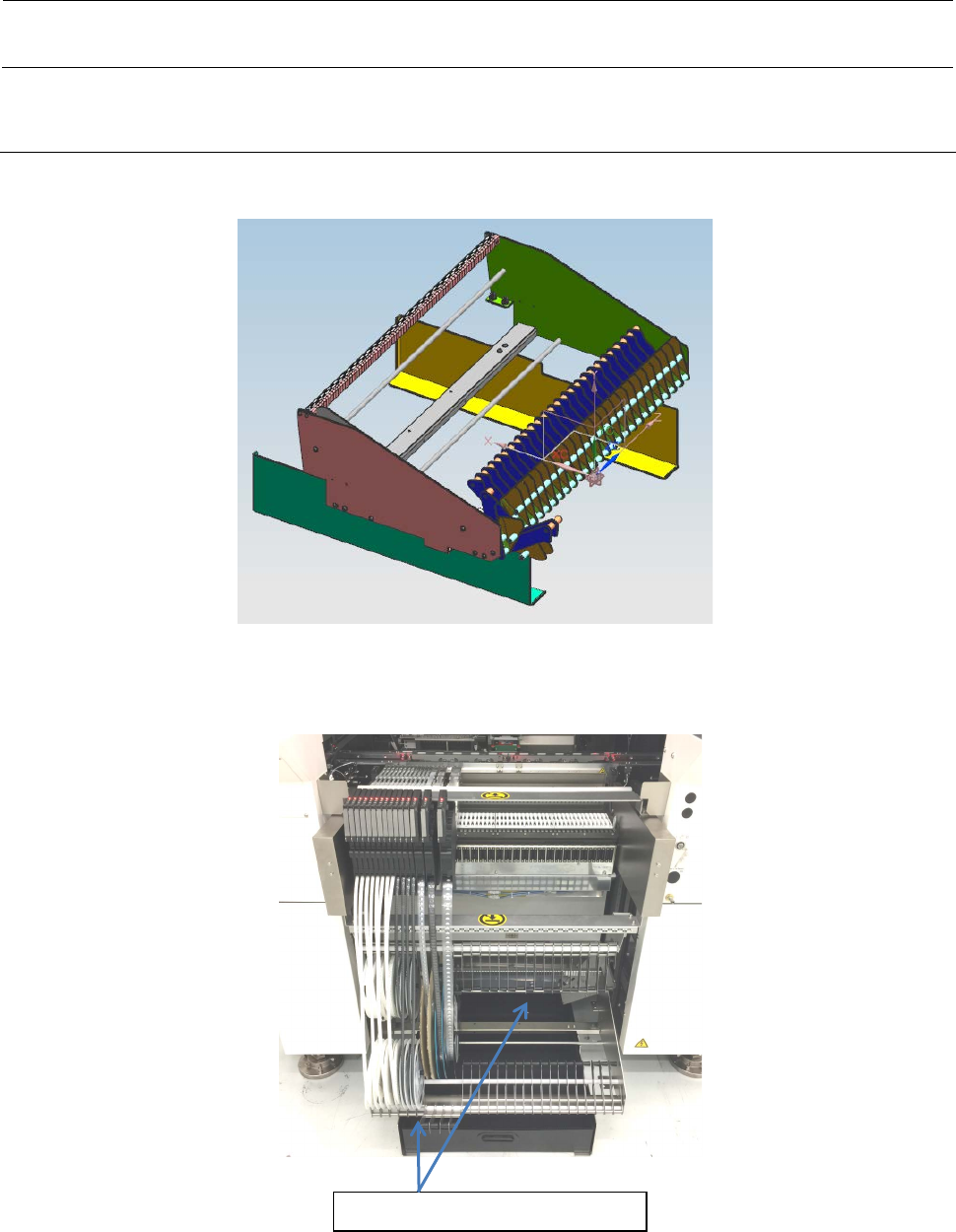

11. 电动固定台架
1) 请拆下包裹卷盘架和废料箱的气泡包装膜｡
2) 把导带装置装到主机上，并把卷盘架和废料箱设置到主机上。
将卷盘架和废料箱装到主机上。
安装要领书
12-1

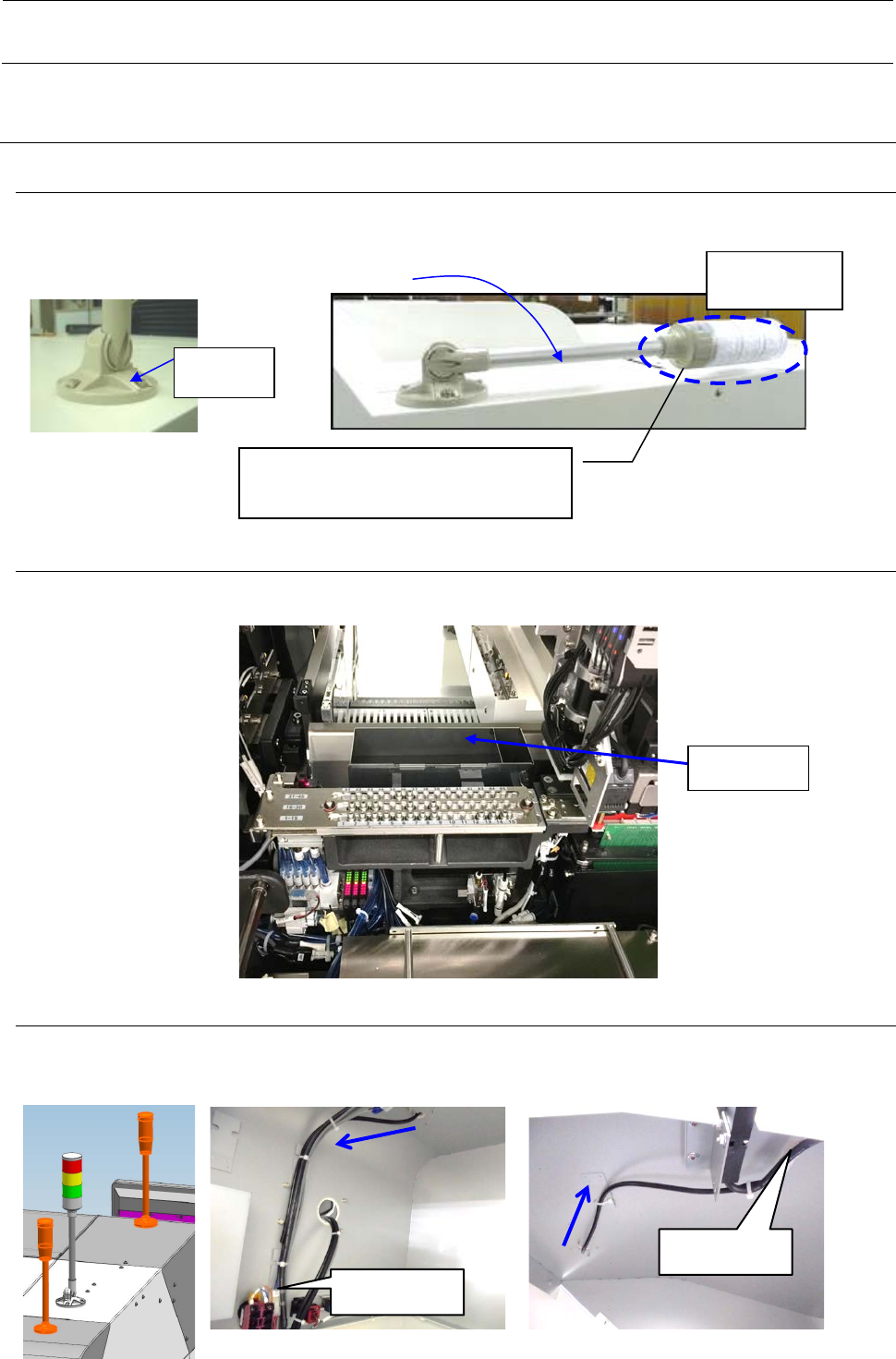

12. 附属品的连接
12.1 信号灯
1) 请取下为主机固定着的纤维丝胶带和，灯部分的泡包装膜。
2) 一边按信号灯塔座部分的开关，一边使之竖立信号灯
12.2 芯片 BOX 的安装
请把芯片 BOX 安装到下图所示的位置。
12.3 微型警示灯的安装（选项）
以４个安装螺丝（SL6041292TN）安装在护罩上部。
配线连接到下图所示位置上的连接器（前：CN1246，后：CN1252），以束线带固定。
按开关
后侧
信号灯用泡包装膜被卷，用纤维丝胶
带为主机固定着
芯片 BOX
后侧连接器
前侧连接器
タ
安装要领书
13-1
13. 与外部装置的接口
1) ①是当主机装在线使用时，与其他装置连接的输出（输入）用插头（14P）。
传送方向左→右时和右→左时销子的位置如图 13-1-1 和图 13-1-2 所示。
2) ②是利用选项多层托盘更换器用的信号插头（50P）。
3) ③使用利用选项多层托盘更换器用的电源插头（10P）。（AC100V）
4) ④为 USB 端口×2。
5) ⑤是以太网接口。
图 13-1-1 主机左侧面 图 13-1-2 主机右侧面
图 13-1-3 主机左后侧面
②
③
①
④
⑤
②
③
