安装要领书 14 -6 14.3.1 安装方法 (1) 请使主体后部台架处 于下降的 状态。 (2) 调整 M TS 的脚轮调节器①， 使主体的台架支架 基准面 ②与 M TS 的连接块上面③处于相同高 度， 并找水平。 (3) 仅旋转 M TS 前侧的 脚轮调节器， 调整使连接块上 面③与导辊上端 处于相同 高度 （± 3m m 左右） 。 (4) 从主体后侧，在安全 盖关闭的 状态下缓 缓将装置 安装 在主体内。 (5) 请确认插入…
安装要领书
14-5
连接对象：RS-1 以外 连接对象：RS-1
注意
为了防止意外启动引起事故，请切断电源后再进行操作。
14.3 MTS 的连接
在主机上可以选择 TR5SNX、TR5DNX，对应的 MTC 软件版本/机器版本如下所示。
≪RS-1 对应软件版本／机器版本≫
机器类型 软件版本 机器版本
TR5SNX
30-04-01
以后
G
以后
TR5DNX
30-02-03
以后
G
以后
要将其他机种移来的 TR5SNV 和 TR5DNV 安装在 RS-1，需要进行主机改造及 MTS 软件版本升级、
DIPSW 的切换，如果未对应，接通电源会成为紧急停止状态。
※ 在 RS-1 或其他机种上，使用完成主机改造、MTS 版本升级的 TR5SNV、TR5DNV 时 ，请 实 施【 14-3-2】
【14-3-3】记载的操作。
安装要领书
14-6
14.3.1 安装方法
(1) 请使主体后部台架处于下降的状态。
(2) 调整 MTS 的脚轮调节器①，使主体的台架支架基准面②与 MTS 的连接块上面③处于相同高度，
并找水平。
(3) 仅旋转 MTS 前侧的脚轮调节器，调整使连接块上面③与导辊上端处于相同高度（±3mm 左右）。
(4) 从主体后侧，在安全盖关闭的状态下缓缓将装置安装在主体内。
(5) 请确认插入到最里面之后，升起台架。
②
导辊
上端
连接块
上面
机械阀
台架开关
请进行调整，使连接块上面的此部分高度与
导辊上端处于相同高度（±
3mm 左右）。
①
贴片机
③
安装要领书
14-7

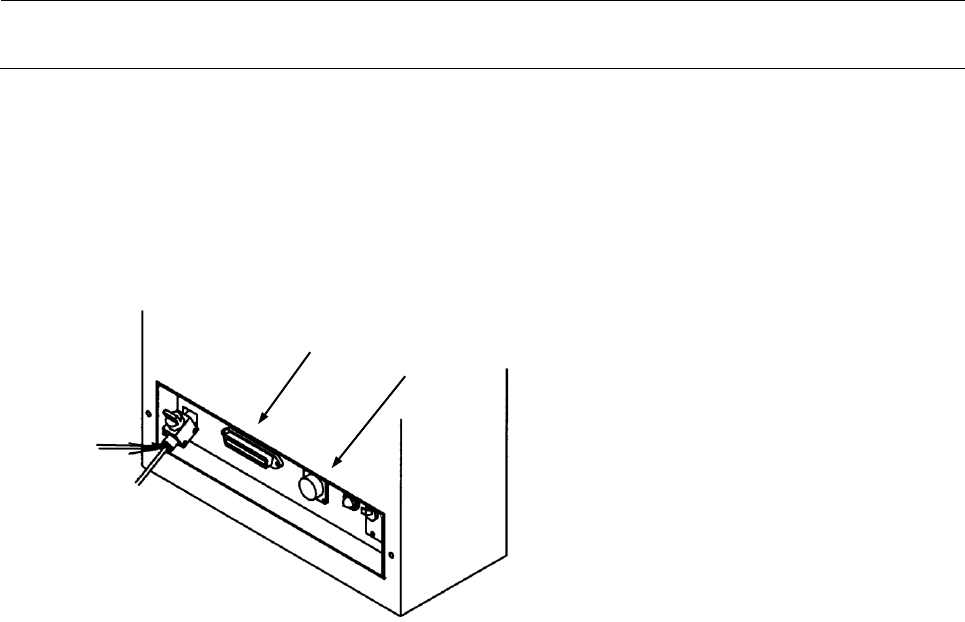

(6) 请将各电缆及气管连接到主机右侧的接口面板上的「MTS 用电源插口」、「接口插口」、「MTS
用Φ 6 管取出口」上。
TR5SNX/5DNX
(7) 接通装置的电源，进行机器设置「使用单元」及「MTS 安装位置偏移」的设置。
①
②
③
①
MTS
用电源插口
② MTS 用接口插口
③ MTS 用 Φ6 管取出口
