安装要领书 2-3 2.4 基板的传送 请取下传送轨端部的 气泡包装材料。 图 2-4-1 ( 基板 规格时 ) 图 2-4-2 ( 传送 加长选项时 ) 有传送防护罩选项时 ，应根据传送基板 的贴片部 件高 度， 调节上下 档板 的位置。 图 2-4-3 ( 有传 送防护罩选 项时 )
安装要领书
2-2
2.2 安全防护罩

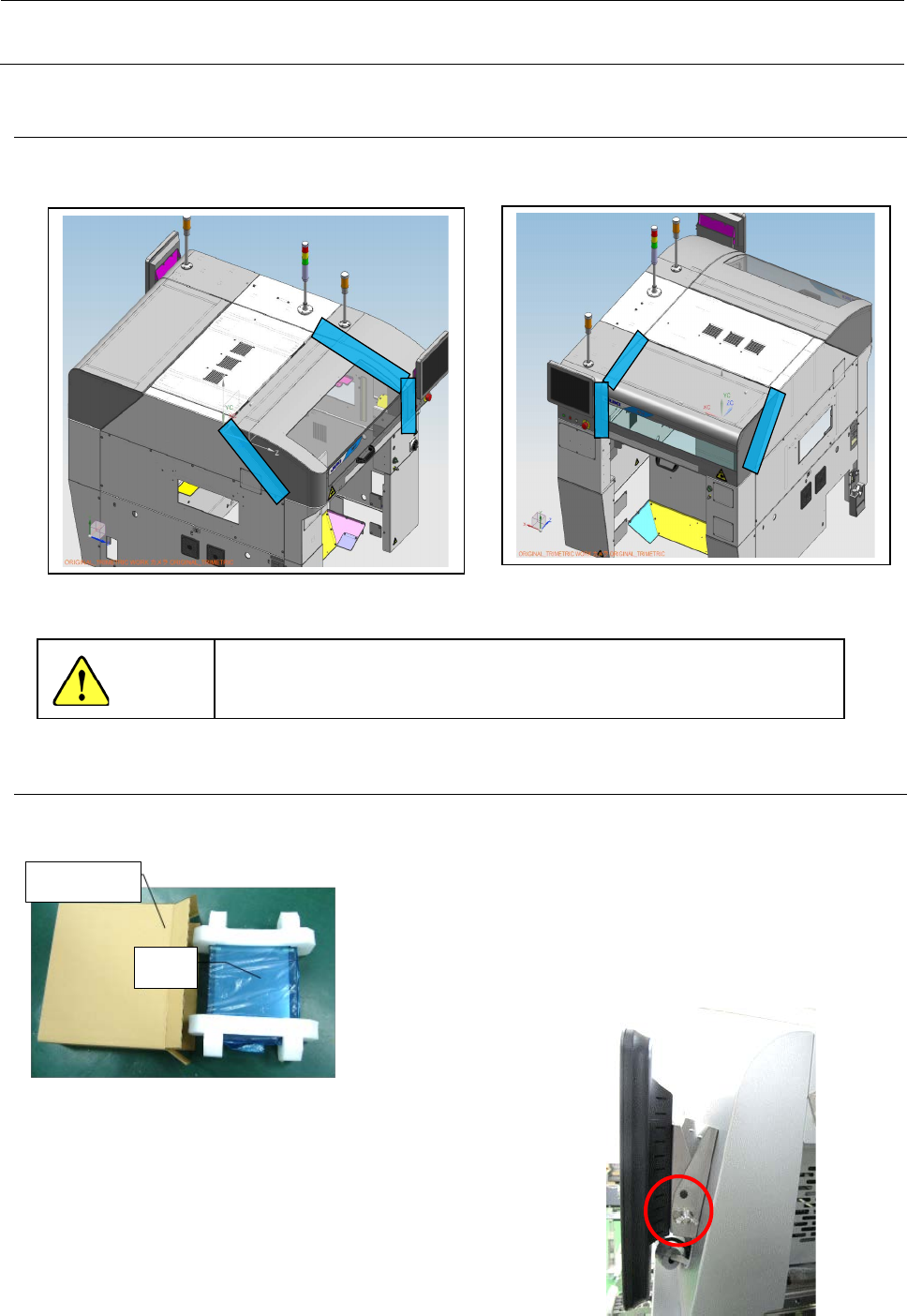

请揭下安全防护罩上贴的纤维丝胶带。
注意
打开包装后，千万别在装置上面放置重物。
2.3 LCD 监视器
从专用包装箱中取出显示器。
卸下连接到主机盖的支架，然后将其安装到显示器背面。
※固定螺丝包含在固定在显示器背面的袋子中。
将显示器安装在主机上，用指旋螺钉调节倾斜度并固定。
袋
专用包装箱
安装要领书
2-3
2.4 基板的传送

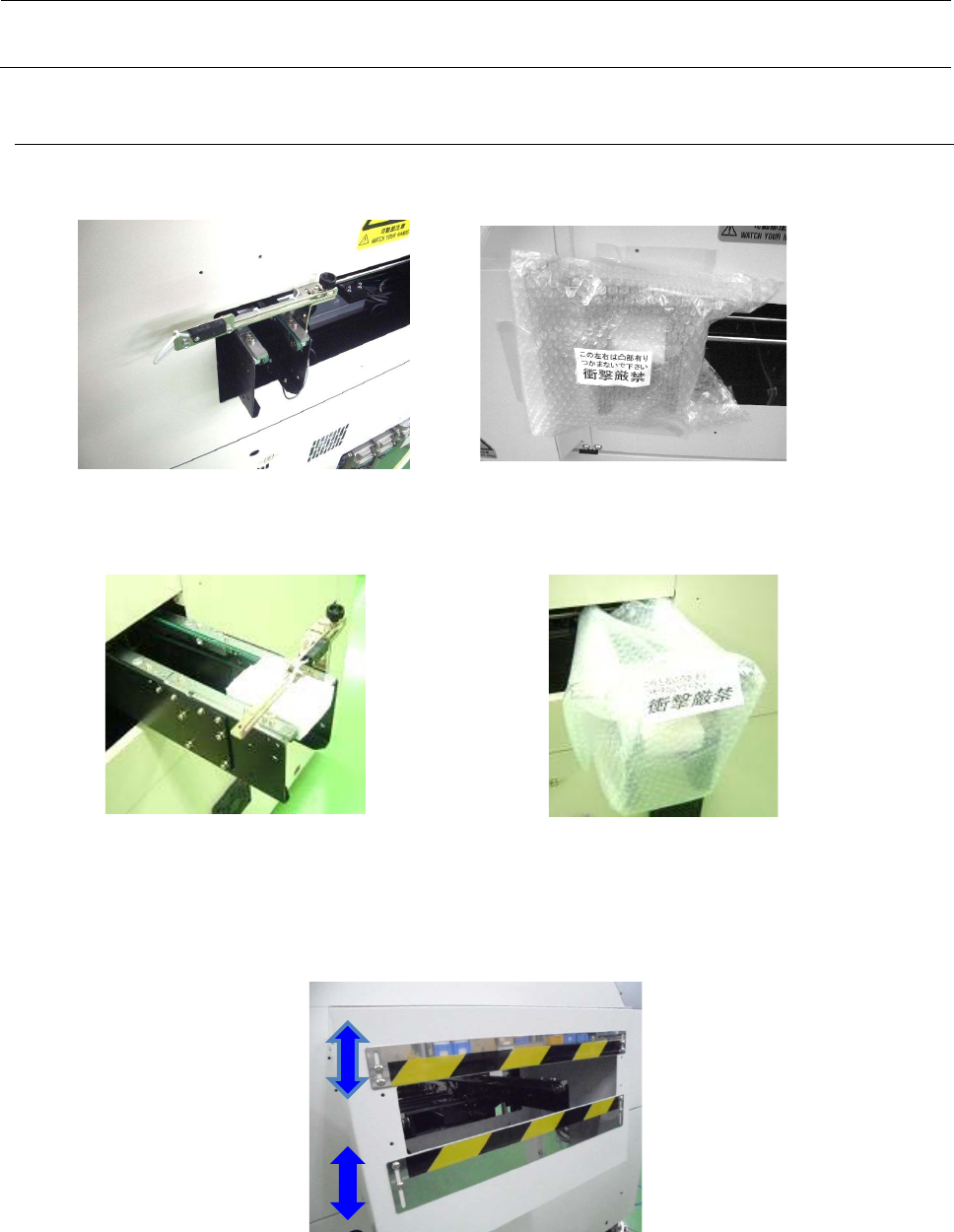

请取下传送轨端部的气泡包装材料。
图 2-4-1 (基板规格时)
图 2-4-2 (传送加长选项时)
有传送防护罩选项时，应根据传送基板的贴片部件高度，
调节上下档板的位置。
图 2-4-3 (有传送防护罩选项时)
安装要领书
3-1
3. 基板传送高度和水平的调整
3.1 水平调整
1) 卸下覆盖调节部分的底部护罩，松开内六角螺栓（3 个）
及调节螺母（确认调节器脚应可以自由移动。）
2) 按①→③→②→④→①→的顺序可以很容易地提升调节
器的高度。

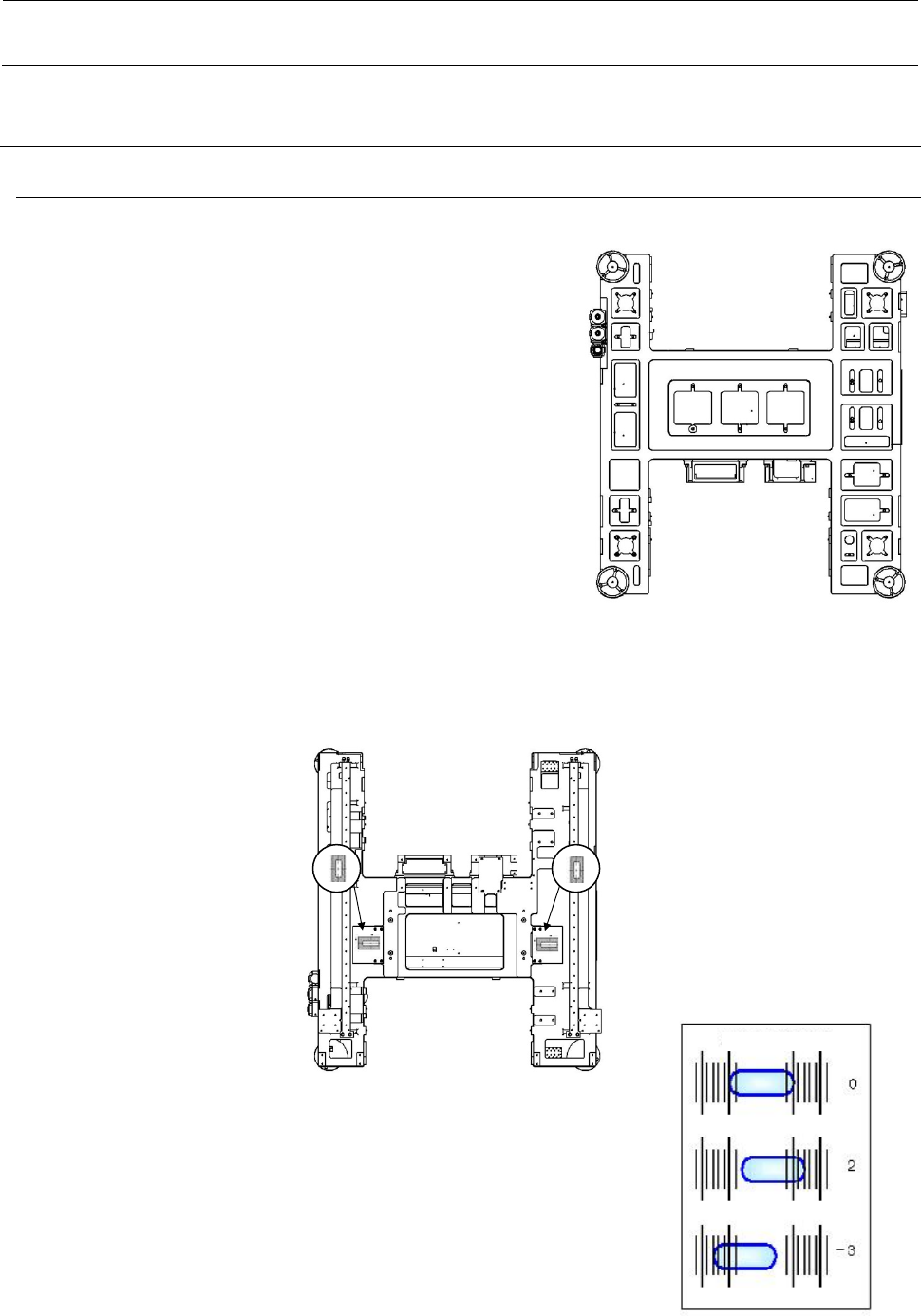

调整前后方向的水平。把水平仪设定成点线状态，然后
上下调节调节器①②、③④，调整为包装中装的水平设
定表值±1 的刻度以内。
※传送高度 国内规格： H＝900mm
出口规格： H＝根据用户
3) 调整左右方向的水平。把水平仪设定为实线状态，上下
调整调节器①④、②③，调整为包装内装的水平设定表
值±1 刻度以内。
如刻度达不到 1 格刻度以内，调整到左右气泡向反方向的移动量相等。
4) 反复 3、4 的作业，把底条安装面向的水平调整为规格以内。
（使用的水平仪
1Div＝0.05mm/M）
5) 锁定调节器螺母。此时，请确认在锁定状态下书评应在设定值
±1 刻度以内。
固定调节器的六角孔螺栓 A（3 个）。
水平仪刻度的看法
①
②
④
③
前侧
前侧
