ZHX-R20B（-IN） 立式离线（在线）高速插件机说明书 - 第22页

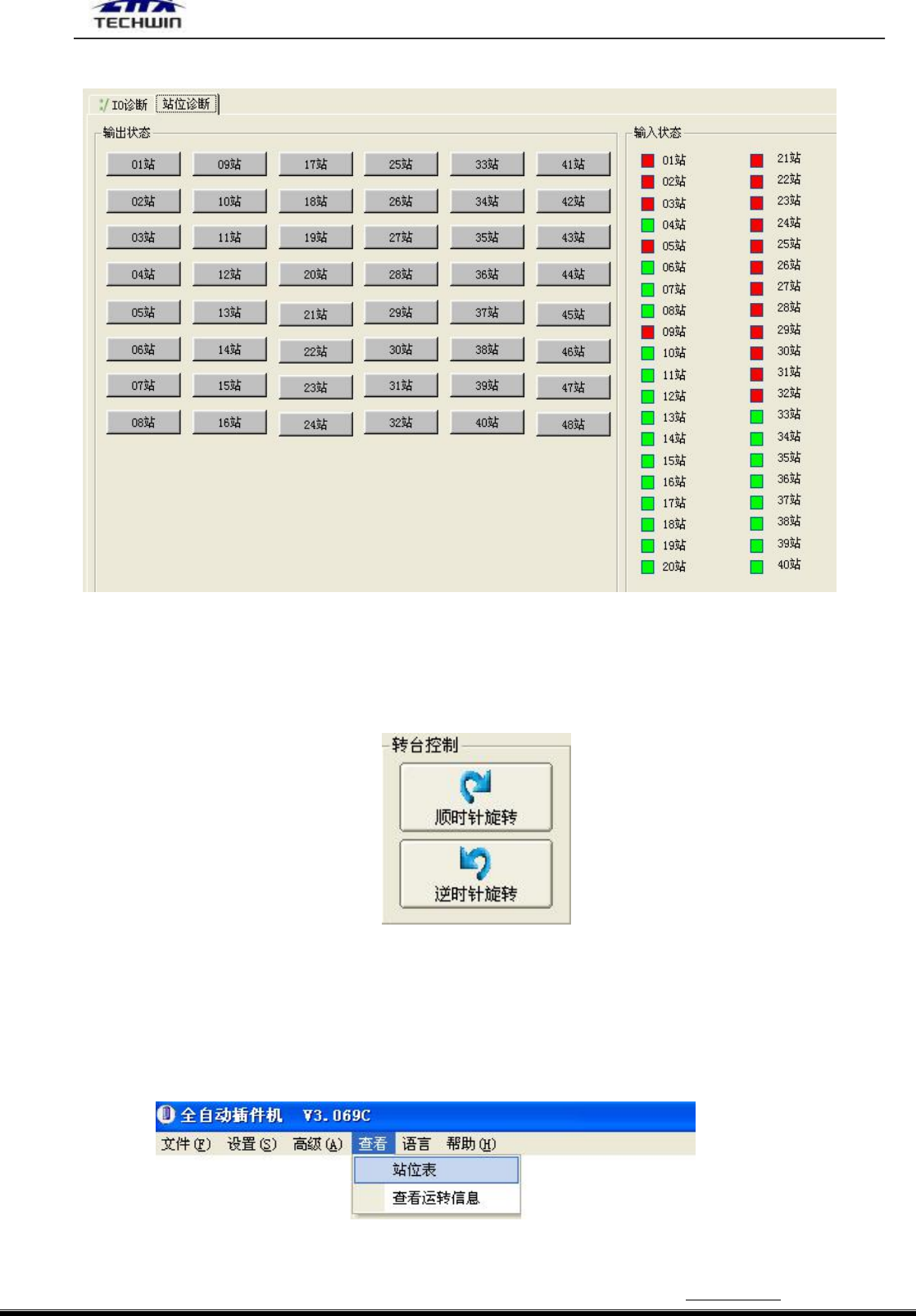

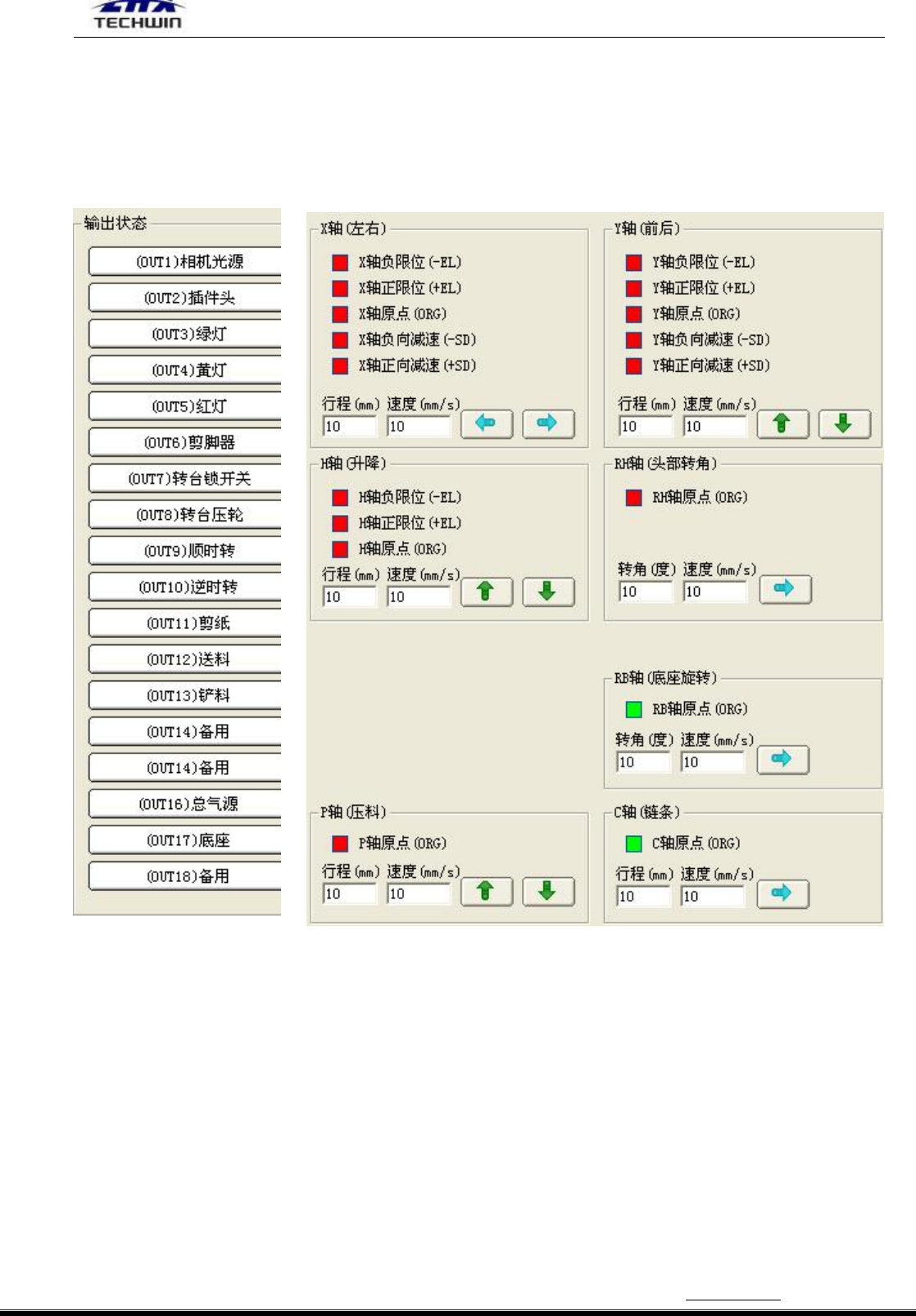

ZHX-R20B /-IN 自 动 下板 立式 插件 机操 作说 明书 - 19 - 深圳市中 禾旭精密机械 有限公司 - 19 - www.zkdi p.com (4 ) 站位驱动 （如下图所示）： 点击输出状态的站数就会启动机器上对应的分配头， 输入状态 在所对应的站位拉动检测感应，输入信号会高频与低频间变化。 (5 ) 转台： 顺时针旋转 按此键一次，转台即会顺时针旋转 90 度。逆 时针旋转 按此键一次，转台即会逆时针旋转 90…
ZHX-R20B/-IN 自动下板立式插件机操作说明书-
20
-
深圳市中禾旭精密机械有限公司
-
20
-
www.zkdip.com

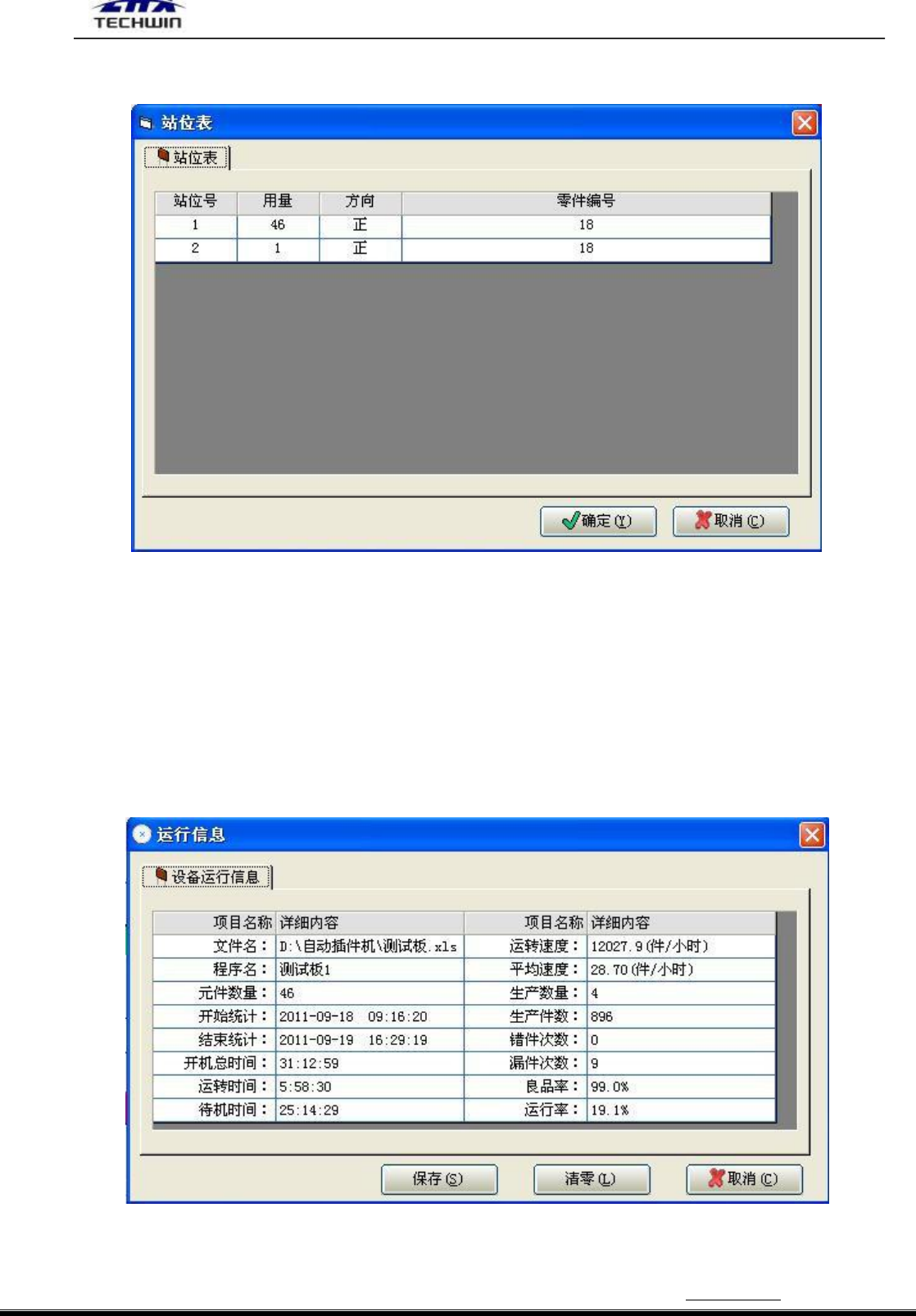

站位表（如图）显示当前运行的分配头信息，包括物料的极性、规格、用量、站数。
修改站位，单击站位号列中的站号，就可以修改。注：如果是在生产时，更换站位，只能后面
的站位修改到前面的站位去，反之程序将会出错。
运转信息 （ 如图）显示当前运行的信息，包括文件名称、程序名称、件数、统计开始、统计
结束、开机总时间、运转时间等等一系列的设备的运转信息。
生产信息：包括产量、待机时间、插件时间等信息，可将它保存，自动保存到 D 盘的“统计记
录”文件夹里的“统计计录”文件夹里，按时间命名存档，点文件下拉菜单退出生产菜单时也
会自动在这里存档。
注意：
保存： 按保存键则保存在 D 盘的统计启计录里；
清零： 按清零键则所有运转信息都为 0；
