ZHX-R20B /-IN 自 动 下板 立式 插件 机操 作说 明书 - 29 - 深圳市中 禾旭精密机械 有限公司 - 29 - www.zkdi p.com 11 LS1D-070 02 主杆同步 轮 1 12 LS1D-070 06 连接轴 1 13 WJ-10109 M4x12 黑 色杯头 5 14 LS2D-070 19 主杆感应 片 1 15 WJ-10101 M3x6 黑 色杯头 2 16 LS1D-070 09 轴承盖…
ZHX-R20B/-IN 自动下板立式插件机操作说明书-
28
-
深圳市中禾旭精密机械有限公司
- 28 -
www.zkdip.com
23
1
56
2
26
55
54
3
53
52
58
4
51
5
25
50
59
60
49
6
7
48
47
46
8
9
10
45
44
43
42
11
12
13
14
15
16
17
18
41
40
19 20
28
21
29
39
38
37
36
30
31
32
25
26
33
22
24 23
34 27
35
剪脚头 LS1D-07015
57

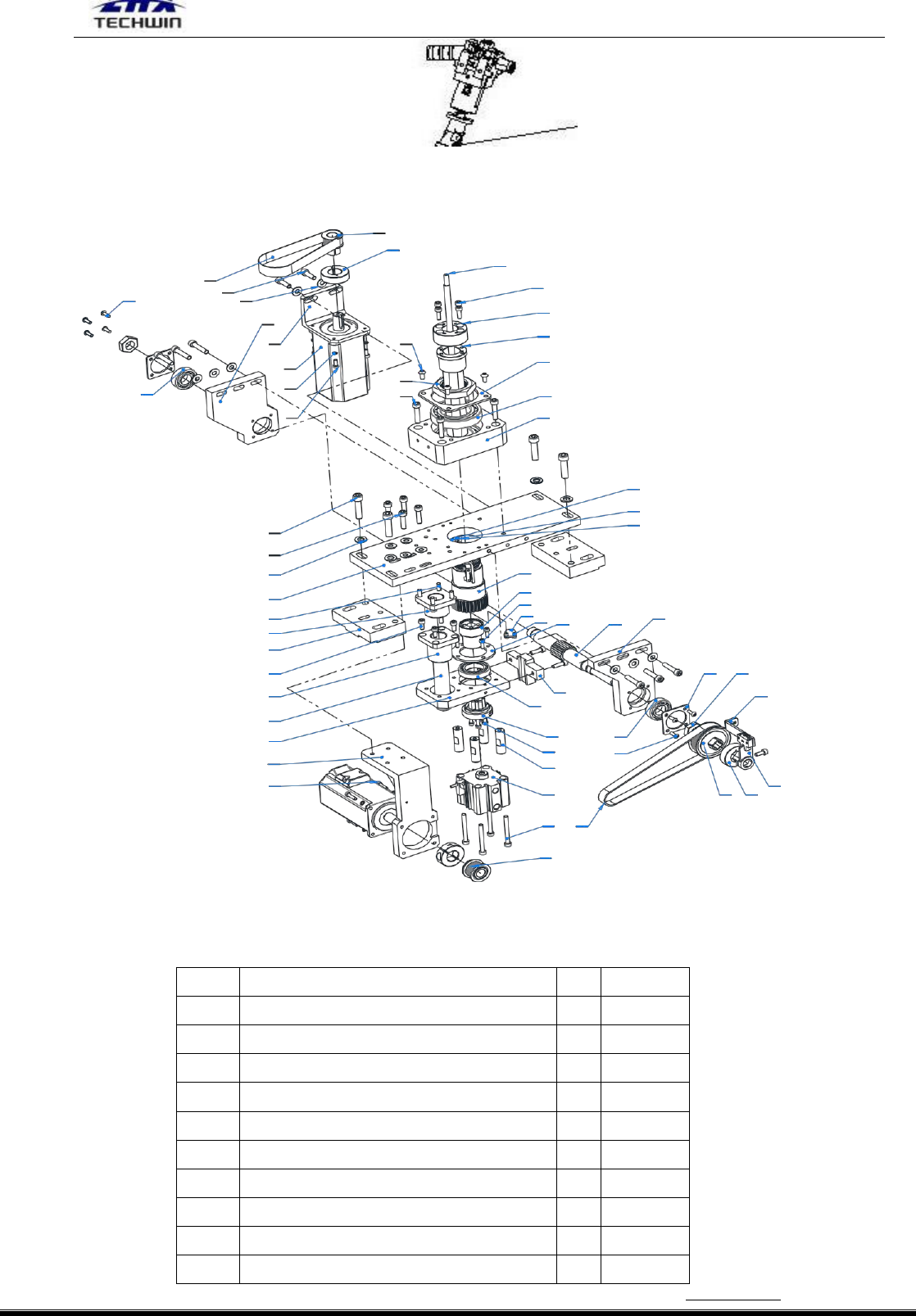

立式底座零件明细
项目号
零件号
数量
备注
1
LS1D-07016 顶杆
1
2
WJ-10216 白色杯头 M5x16
6
3
LS1D-07013 转接块
1
4
LS1D-07001 底座主杆
1
5
LS1D-07004 轴承盖
1
6
WJ-12135 轴承 6008
2
7
LS2D-07018 轴承座
1
8
DZ-02014 光电开关 EE-SX670
3
9
WJ-10103 M3x12 黑色杯头
4
10
LS2D-07013 RB 感应座
2
ZHX-R20B/-IN 自动下板立式插件机操作说明书-
29
-
深圳市中禾旭精密机械有限公司
- 29 -
www.zkdip.com
11
LS1D-07002 主杆同步轮
1
12
LS1D-07006 连接轴
1
13
WJ-10109 M4x12 黑色杯头
5
14
LS2D-07019 主杆感应片
1
15
WJ-10101 M3x6 黑色杯头
2
16
LS1D-07009 轴承盖
1
17
LS2D-07008 齿轮轴
1
18
LS2D-07003 轴承座
1
19
LS2D-07011 轴承盖
2
20
LS2D-07010 螺母
2
21
LS2D-07016 感应器座
1
22
LS2D-07012 零位开关片
1
23
LWGY-00016 XY 轴马达同步轮抱箍
3
24
LS2D-07015 同步轮
1
25
WJ-12147 轴承 6003
2
26
WJ-10404 M4X12 白色圆头
8
27
WJ-12282 同步带 170XL-12
1
28
LS2D-07009 齿 条
1
29
WJ-12117 轴承 61905
1
30
LS1D-07007 底座抱箍
1
31
WJ-10110 M4x16 黑色杯头
4
32
LS1D-07019 支撑柱
4
33
QD-10207 气缸 CDQ2B40-10DCZ
1
34
WJ-10121 M5x30 黑色杯头
4
35
LS2D-07014 同步轮
1
36
WJ-10110 M4x16 黑色杯头
4
37
LS2D-07001 马达座
1
38
LS2D-07005 轴承座
1
39
LS2D-07007 导杆
1
40
WJ-12311 直线轴承 LMK20
1
41
WJ-10117 M5x12 黑色杯头
5
42
LS2D-07017 垫块
2
43
LS2D-07006 导杆固定座
1
44
WJ-10119 M5x20 黑色杯头
4
45
LS2D-07004 底座底板
1
46
WJ-11115 垫片 M8
4
47
WJ-10128 M6x30 黑色杯头
4
48
WJ-10137 M8x35 黑色杯头
4
49
WJ-10108 M4x10 黑色杯头
4
50
WJ-11102 M4 弹垫
8
51
DZ-03002 伺服马达 400W MHMD042G1U
2
52
LS1D-07020 马达座
1
53
LS2D-07002 轴承座
1
ZHX-R20B/-IN 自动下板立式插件机操作说明书-
30
-
深圳市中禾旭精密机械有限公司
- 30 -
www.zkdip.com
54
WJ-11113 M6 平垫
12
55
WJ-10224 M6x20 白色杯头
2
56
WJ-12281 同步带 126XL-18
1
57
LS1D-07018 转角同步轮
1
58
WJ-10409 M5X16 白色圆头
4
59
LS1D-07008 螺母 M36x2
1
60
WJ-10128 M6x30 黑色杯头
10
4、 头部保养。
1) 头部关键部分的拆除。先松开(44)(72)H 轴承上的四个螺丝，把(44)(72)H 轴承座拿下来，
把插件头整体拆开，把(71)固定块顺着滑杆向上取出头部关键部分。在拿下来的过程中要小心。
2) 头部关键部分的保养。
(1). 先给齿轮轴、齿条、P 轴传动齿轮、P 轴传动主动齿轮和滑块里的玻珠，滑杆均匀涂上一层
美孚高级润滑脂，减少它们之间的磨损。
(2). 手握住丝杆固定座往上拉（确定插件头已经被拆除），把压料丝杆拉出来，用不含纤维的
干净的布擦干净，再均匀涂上本公司配备的雪油（不必涂太多）。
(3). 手握旋转固定座，把插件头主杆拉出来，用不含纤维的干净的布擦干净，再均匀涂上本公
司配备的雪油（不必涂太多）
(4). 松开 CR10-1 座子上的螺丝，把轴承 R10 拿出来，用不含纤维的干净的布擦干净，再均匀涂
上本公司配备的雪油。
(5). 检查插件头主杆有没磨损，磨损更换。
3）头部关键部分的安装。
把保养好的头部关键部分按照刚才拆除的反顺序把它安装到机器上，检查螺丝有没有松动。
