ZHX-R20B /-IN 自 动 下板 立式 插件 机操 作说 明书 - 30 - 深圳市中 禾旭精密机械 有限公司 - 30 - www.zkdi p.com 54 WJ-11113 M6 平垫 12 55 WJ-10224 M6x20 白 色杯头 2 56 WJ-12281 同步带 126XL-18 1 57 LS1D-070 18 转角同步 轮 1 58 WJ-10409 M5X16 白 色圆头 4 59 LS1D-070 08…
ZHX-R20B/-IN 自动下板立式插件机操作说明书-
29
-
深圳市中禾旭精密机械有限公司
- 29 -
www.zkdip.com
11
LS1D-07002 主杆同步轮
1
12
LS1D-07006 连接轴
1
13
WJ-10109 M4x12 黑色杯头
5
14
LS2D-07019 主杆感应片
1
15
WJ-10101 M3x6 黑色杯头
2
16
LS1D-07009 轴承盖
1
17
LS2D-07008 齿轮轴
1
18
LS2D-07003 轴承座
1
19
LS2D-07011 轴承盖
2
20
LS2D-07010 螺母
2
21
LS2D-07016 感应器座
1
22
LS2D-07012 零位开关片
1
23
LWGY-00016 XY 轴马达同步轮抱箍
3
24
LS2D-07015 同步轮
1
25
WJ-12147 轴承 6003
2
26
WJ-10404 M4X12 白色圆头
8
27
WJ-12282 同步带 170XL-12
1
28
LS2D-07009 齿 条
1
29
WJ-12117 轴承 61905
1
30
LS1D-07007 底座抱箍
1
31
WJ-10110 M4x16 黑色杯头
4
32
LS1D-07019 支撑柱
4
33
QD-10207 气缸 CDQ2B40-10DCZ
1
34
WJ-10121 M5x30 黑色杯头
4
35
LS2D-07014 同步轮
1
36
WJ-10110 M4x16 黑色杯头
4
37
LS2D-07001 马达座
1
38
LS2D-07005 轴承座
1
39
LS2D-07007 导杆
1
40
WJ-12311 直线轴承 LMK20
1
41
WJ-10117 M5x12 黑色杯头
5
42
LS2D-07017 垫块
2
43
LS2D-07006 导杆固定座
1
44
WJ-10119 M5x20 黑色杯头
4
45
LS2D-07004 底座底板
1
46
WJ-11115 垫片 M8
4
47
WJ-10128 M6x30 黑色杯头
4
48
WJ-10137 M8x35 黑色杯头
4
49
WJ-10108 M4x10 黑色杯头
4
50
WJ-11102 M4 弹垫
8
51
DZ-03002 伺服马达 400W MHMD042G1U
2
52
LS1D-07020 马达座
1
53
LS2D-07002 轴承座
1
ZHX-R20B/-IN 自动下板立式插件机操作说明书-
30
-
深圳市中禾旭精密机械有限公司
- 30 -
www.zkdip.com
54
WJ-11113 M6 平垫
12
55
WJ-10224 M6x20 白色杯头
2
56
WJ-12281 同步带 126XL-18
1
57
LS1D-07018 转角同步轮
1
58
WJ-10409 M5X16 白色圆头
4
59
LS1D-07008 螺母 M36x2
1
60
WJ-10128 M6x30 黑色杯头
10
4、 头部保养。
1) 头部关键部分的拆除。先松开(44)(72)H 轴承上的四个螺丝，把(44)(72)H 轴承座拿下来，
把插件头整体拆开，把(71)固定块顺着滑杆向上取出头部关键部分。在拿下来的过程中要小心。
2) 头部关键部分的保养。
(1). 先给齿轮轴、齿条、P 轴传动齿轮、P 轴传动主动齿轮和滑块里的玻珠，滑杆均匀涂上一层
美孚高级润滑脂，减少它们之间的磨损。
(2). 手握住丝杆固定座往上拉（确定插件头已经被拆除），把压料丝杆拉出来，用不含纤维的
干净的布擦干净，再均匀涂上本公司配备的雪油（不必涂太多）。
(3). 手握旋转固定座，把插件头主杆拉出来，用不含纤维的干净的布擦干净，再均匀涂上本公
司配备的雪油（不必涂太多）
(4). 松开 CR10-1 座子上的螺丝，把轴承 R10 拿出来，用不含纤维的干净的布擦干净，再均匀涂
上本公司配备的雪油。
(5). 检查插件头主杆有没磨损，磨损更换。
3）头部关键部分的安装。
把保养好的头部关键部分按照刚才拆除的反顺序把它安装到机器上，检查螺丝有没有松动。
ZHX-R20B/-IN 自动下板立式插件机操作说明书-
31
-
深圳市中禾旭精密机械有限公司
- 31 -
www.zkdip.com
31
32
30
29
28
27
33 34
35
36
37
38
39 40 41
42
43
26
25
24
46
47
23
48
49 50
51
52 53 54
55
22
44 45
21
56
20
19
57
18
70
58
17
71
72
59
73
60
16
61
62
15
63
14
64
13
65
66
12
67
11 68
10 9 8 7 6 5 4 3 2 1
69
74

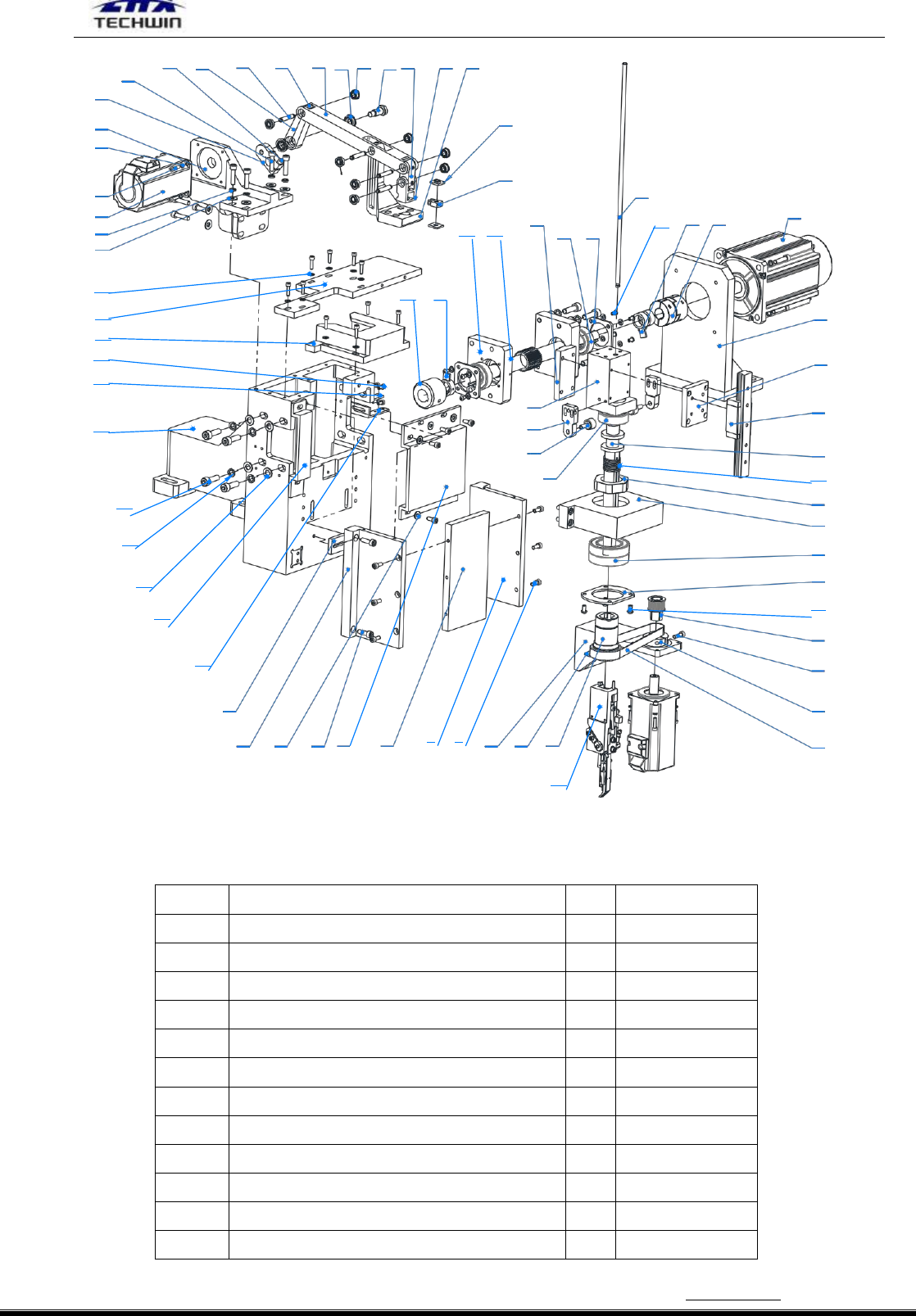

立式头部零件明细
项目号
零件号
数量
备注
1
LS1D-06009 转角度同步轮
1
2
LS1D-11002 头部转角检测片
1
3
LS1D-06026 头部转角马达座
1
4
WJ-10117 M5x12 黑色杯头
10
5
L2015-06043 头部铝板 1
1
6
L2015-06045 头部铝板 3
1
7
L2015-06057 联轴器大外罩 2
1
8
WJ-10224 M6x20 白色杯头
8
9
WJ-11111 M5 平垫片
4
10
L2015-06044 头部铝板 2
1
11
LS1D-11005 头部转角检测固定角
1
12
L2015-06051 极限感应器固定片 2
1
