ZHX-R20B /-IN 自 动 下板 立式 插件 机操 作说 明书 - 33 - 深圳市中 禾旭精密机械 有限公司 - 33 - www.zkdi p.com 56 L2015-06 046 H 轴马达座 1 57 L2015-06 055 头部连接 块 3 1 58 WJ-12304 170 直线导轨 1 59 LS1D-060 04 插件 头主杆 1 60 LS1D-060 56 主杆 弹簧 1 61 LS1D-060 13 M…
ZHX-R20B/-IN 自动下板立式插件机操作说明书-
32
-
深圳市中禾旭精密机械有限公司
- 32 -
www.zkdip.com
13
L2015-06058 联轴器大外罩 1
1
14
WJ-11115 垫片 M8
8
15
WJ-11105 M8 弹簧垫
8
16
WJ-10135 M8x25 黑色杯头
8
17
L2015-06040 头部支架
1
18
L2015-06050 极限感应器固定片
1
19
WJ-10108 M4x10 黑色杯头
4
20
L2015-06060 头部挡板 1
1
21
L2015-06059 头部挡板 2
1
22
WJ-11121 M4 平垫
20
23
WJ-11113 M6 平垫
8
24
WJ-11104 M6 弹簧垫
12
25
DZ-03002 伺服马达 400W
2
26
WJ-10110 M4x16 黑色杯头
18
27
WJ-11102 M4 弹垫
8
28
L2015-06041 马达固定座
1
29
L2015-06017 连杆 4
1
30
WJ-10225 M6x25 白色杯头
12
31
WJ-10119 M5x20 黑色杯头
1
32
L2015-06016 连杆 3
1
33
L2015-06019 销轴
4
34
WJ-11410 M5x8 机米
4
35
L2015-06012 连杆 1
1
36
WJ-12143 F61800 轴承
2
37
WJ-121130 FF638-6 轴承
8
38
L2015-06061 螺丝
1
39
L2015-06015 连杆 2
1
40
L2015-06013 压料接头
1
41
L2015-06047 头部连接块 1
1
42
L2015-06030 压料杆缓冲片
2
43
L2015-06032 抱箍
1
44
LS1D-06042 头部手柄
1
45
LS1D-11001 头部检测头
1
46
L2015-06042 H 轴承座
2
47
LS1D-06005 H 转动齿轮轴
1
48
LS1D-06006 H 轴齿条 1
1
49
WJ-12116 轴承 6004ZZ
2
50
LS1D-06002 轴承盖 2
2
51
L2015-06048 推杆
1
52
WJ-10431 M4X8 白色圆头
10
53
L2015-06056 头部检测头
2
54
WJ-12412 联轴器
1
55
DZ-03085 2000W 伺服电机(小惯量） MSME202GCGM
1
ZHX-R20B/-IN 自动下板立式插件机操作说明书-
33
-
深圳市中禾旭精密机械有限公司
- 33 -
www.zkdip.com
56
L2015-06046 H 轴马达座
1
57
L2015-06055 头部连接块 3
1
58
WJ-12304 170 直线导轨
1
59
LS1D-06004 插件头主杆
1
60
LS1D-06056 主杆弹簧
1
61
LS1D-06013 M35 螺母
1
62
L2015-06054 头部轴承座
1
63
WJ-12113 6007ZZ 轴承
2
64
LS1D-06001 轴承盖子 1
1
65
WJ-10409 M5X16 白色圆头
4
66
LS1D-06015 转角同步轮
1
67
WJ-10216 白色杯头 M5x16
1
68
LWGY-00016 XY 轴马达同步轮抱箍
1
69
WJ-12202 同步带
1
70
L2015-06049 头部连接块 2
1
71
LS1D-06019 CR10 座子
2
72
WJ-12109 轴承 CR10
2
73
WJ-121121 6204 轴承
1
74
插件头
1
5、 纸带站位保养。
1） 纸带站位的拆除。
松开连接块和固定块上的固定螺丝，就可以把整个纸带站位拉出来了。
2） 纸带站位的保养。
(1) 松开滑块盖上的螺丝，把滑块盖拿开，再将里面的纸带站位直叉和纸带站位弯叉拿出来，
并擦干净，然后检查纸带站位小切刀和纸带站位大切刀是否有磨损，有就要更换；检查
弹簧有没有张力或有没有断，有就要更换。
3） 纸带站位的安装。
把保养好的纸带站位按照刚才拆除的反顺序把它装到机器上。注意：纸带站位上的纸带小切
刀要跟链夹对中，链条压块要跟链条垂直。最后检查螺丝是否锁紧。
ZHX-R20B/-IN 自动下板立式插件机操作说明书-
34
-
深圳市中禾旭精密机械有限公司
- 34 -
www.zkdip.com
19 20
18
21 22
23 24
25
26
27 28
29 30
31
17 32
33
34
35
16
36
55 37
15
54 38
14
39
40
13 53
41
12 52
42
51
11
43
10 50 49
9
44
45
8
7 48 46
47
6 1
3
2
5
4

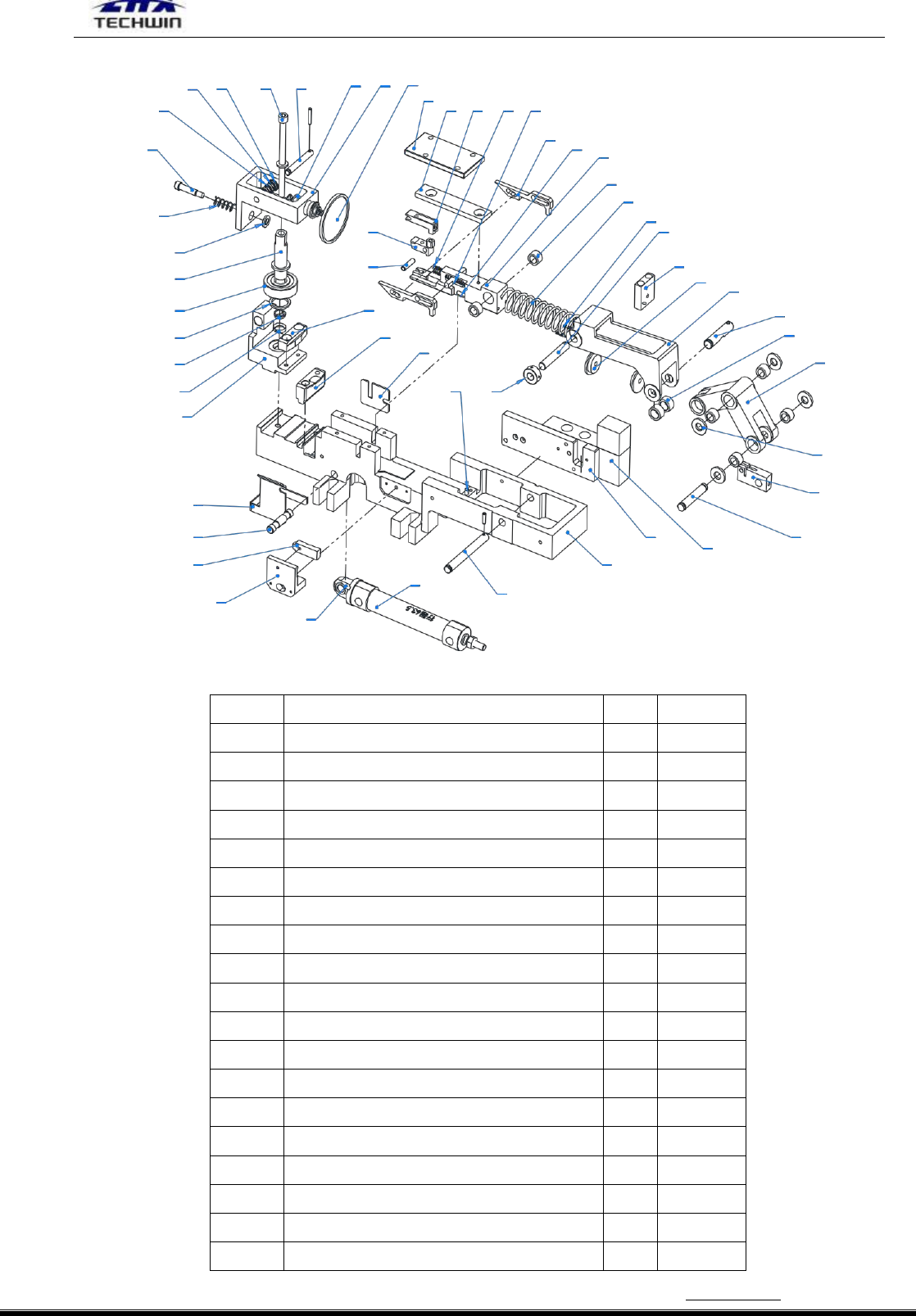

2.5/5.0 间距剪纸站零件清单
项目号
零件号
数量
备注
1
LS2D-09101 剪纸本体
1
2
LS2D-09129 连杆轴 3
1
3
QD-10283 气缸
1
4
LS2D-09135 气缸固定座
1
5
LS2D-09141 金属感应器座
1
6
DZ-08012 金属感应器 TL-W3MC2
1
7
LS2D-09133 气缸摆动销
1
8
LS2D-09142 挡片
1
9
LS2D-09106 导向块固定座
1
10
LS1D-02031 开口钢圈
1
11
LS1D-02002 锁紧圈
1
12
LS2D-09117 轴承下垫片
1
13
WJ-121155 轴承 1621RS
1
14
LS2D-09116 偏心调整轴
1
15
M6 垫片
1
16
LS2D-09115 压料轮弹簧
1
17
LS2D-09114 压轮调节螺丝
1
18
WJ-121159 617-6 轴承
2
19
WJ-121158 F617-6
2
