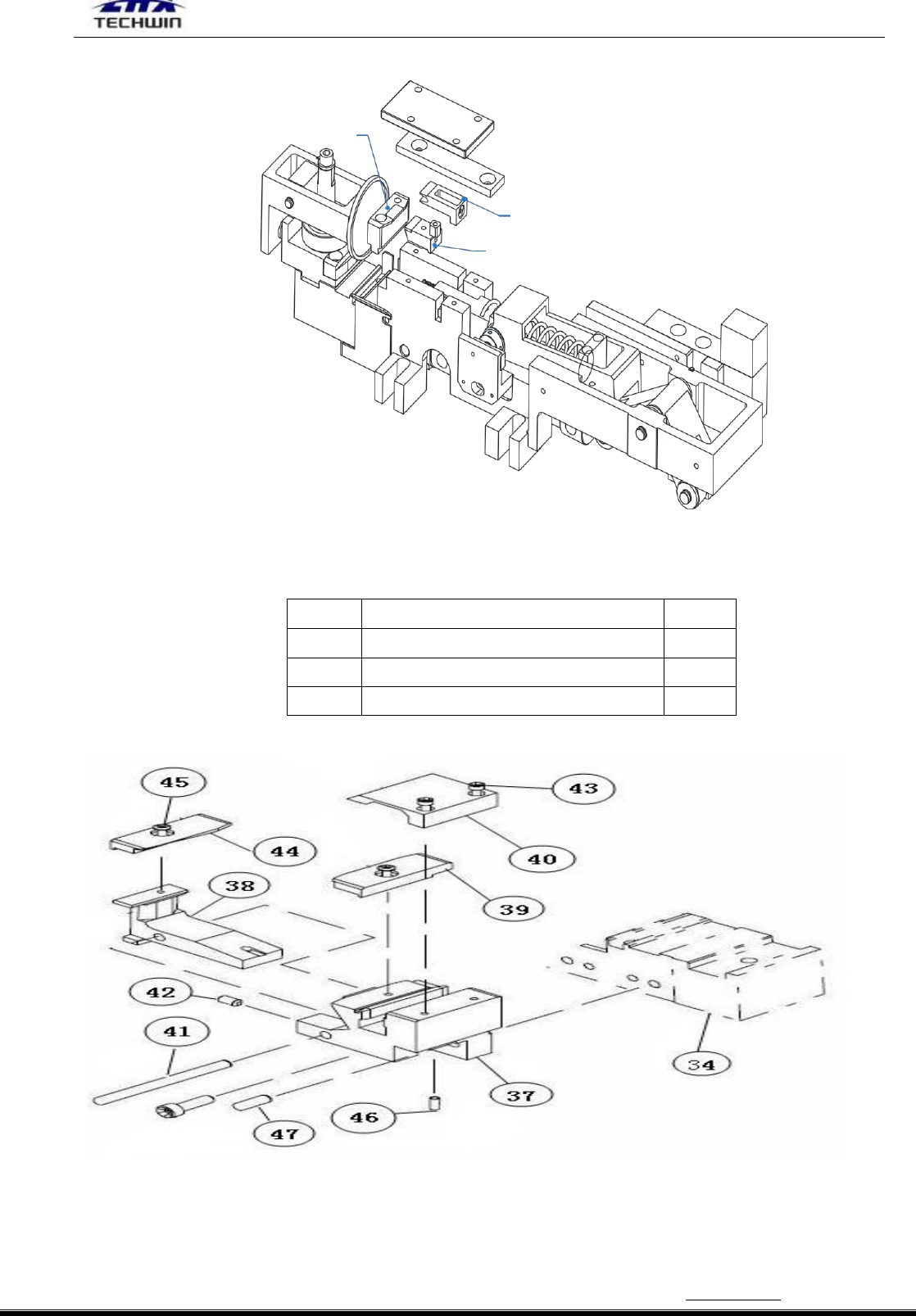

ZHX-R20B /-IN 自 动 下板 立式 插件 机操 作说 明书 - 36 - 深圳市中 禾旭精密机械 有限公司 - 36 - www.zkdi p.com 7.5/10.0 间距剪纸站与 2.5/5.0 间距剪纸站不同零件列表 项目号 零件号 数量 1 LS2D-09107 弹性推块 1 2 LS2D-09103 纸带活动切刀 1 3 LS2D-09104 纸带固定切刀 1 3 1 2
ZHX-R20B/-IN 自动下板立式插件机操作说明书-
35
-
深圳市中禾旭精密机械有限公司
- 35 -
www.zkdip.com
20
WJ-11146 绝缘垫片
1
21
LS2D-09118 锁紧螺栓
1
22
LS2D-09113 压轮座轴
1
23
WJ-121160 轴承 F696ZZ
2
24
LS2D-09112 压轮座
1
25
LS2D-09121 链夹压轮
1
26
LS2D-09109 刀具盖板
1
27
LS2D-09108 压板
1
28
LS2D-09213 弹性推块
1
29
LS2D-09111 推块弹簧
1
30
LS2D-09110 推块弹簧座
1
31
LS2D-09212 压纸刀片
2
32
LS2D-09214 1-8 销
2
33
LS2D-09102 滑动切刀座
1
34
WJ-121156 滚针轴承 BA55Z
7
35
LS2D-09125 连杆复位弹簧
1
36
LS2D-09216 压缩弹簧
2
37
LS2D-09127 连杆轴 1
1
38
LS2D-09139 弹簧垫块
1
39
LS2D-09126 复位弹簧垫圈
2
40
LS2D-09124 连接块
1
41
LS2D-09128 连杆轴 2
1
42
WJ-121157 滚针轴承 BA65Z
2
43
LS2D-09123 摆臂
1
44
LS2D-09132 轴向垫圈
8
45
LS2D-09136 气缸连接头
1
46
LS2D-09130 连杆轴 4
1
47
QD-10304 电磁阀
1
48
LS2D-09144-D 电磁阀安装座
1
49
LS2D-09131 轴 1 固定环
1
50
LS2D-09138 Φ4 定位销
1
51
LS2D-09143 挡片 2
1
52
LS2D-09211 纸带固定切刀
1
53
LS2D-09105 链条导向块
1
54
LS2D-09215 3-16 销
1
55
LS2D-09210 纸带活动切刀
1
ZHX-R20B/-IN 自动下板立式插件机操作说明书-
37
-
深圳市中禾旭精密机械有限公司
- 37 -
www.zkdip.com
3.5/7.5/10.0 拨纸配件组合零件清单
序号
中文名称
编号
数量
单位
备注
37
压纸本体
LS10-13023
1
个
38
活动块
LS10-13018
1
个
39
右压块
LS10-13016
1
个
40
压盖
LS10-13013
1
个
41
销
LS10-13019
1
个
42
英制基米
LS10-13020
1
个
43
英制杯头螺丝
LS10-13014
2
个
44
左压块
LS10-13017
1
个
45
英制半圆头螺丝
LS10-13015
2
个
46
弹簧
LS10-13024
2
个
47
销
LS10-13025
2
个
6、 送料部分（CTA）保养。
1）
送料部分的保养。
(1). 每天在(19)跟(44)磨擦处加润滑油,同时保证(48)与(44)之间润滑油。
(2). 检查(19)送料挡片有没磨损，有磨损则更换。
2) 送料部分的安装。
把保养好的送料部分按照拆除的反顺序把它们安装到机器上，敲进定位销，拧紧螺丝。
