ZHX-R20B /-IN 自 动 下板 立式 插件 机操 作说 明书 - 38 - 深圳市中 禾旭精密机械 有限公司 - 38 - www.zkdi p.com 立式送料零件明细表 项目号 零件号 数量 备 注 1 L2015-04 052 电机 安装板 1 2 WJ-10128 M6x30 黑 色杯头 5 3 DZ-02014 光电开关 1 4 L2015-04 048-B 感 应器座 1 5 WJ-10224 M6x20 白 色杯…
ZHX-R20B/-IN 自动下板立式插件机操作说明书-
37
-
深圳市中禾旭精密机械有限公司
- 37 -
www.zkdip.com
3.5/7.5/10.0 拨纸配件组合零件清单
序号
中文名称
编号
数量
单位
备注
37
压纸本体
LS10-13023
1
个
38
活动块
LS10-13018
1
个
39
右压块
LS10-13016
1
个
40
压盖
LS10-13013
1
个
41
销
LS10-13019
1
个
42
英制基米
LS10-13020
1
个
43
英制杯头螺丝
LS10-13014
2
个
44
左压块
LS10-13017
1
个
45
英制半圆头螺丝
LS10-13015
2
个
46
弹簧
LS10-13024
2
个
47
销
LS10-13025
2
个
6、 送料部分（CTA）保养。
1）
送料部分的保养。
(1). 每天在(19)跟(44)磨擦处加润滑油,同时保证(48)与(44)之间润滑油。
(2). 检查(19)送料挡片有没磨损，有磨损则更换。
2) 送料部分的安装。
把保养好的送料部分按照拆除的反顺序把它们安装到机器上，敲进定位销，拧紧螺丝。
ZHX-R20B/-IN 自动下板立式插件机操作说明书-
38
-
深圳市中禾旭精密机械有限公司
- 38 -
www.zkdip.com

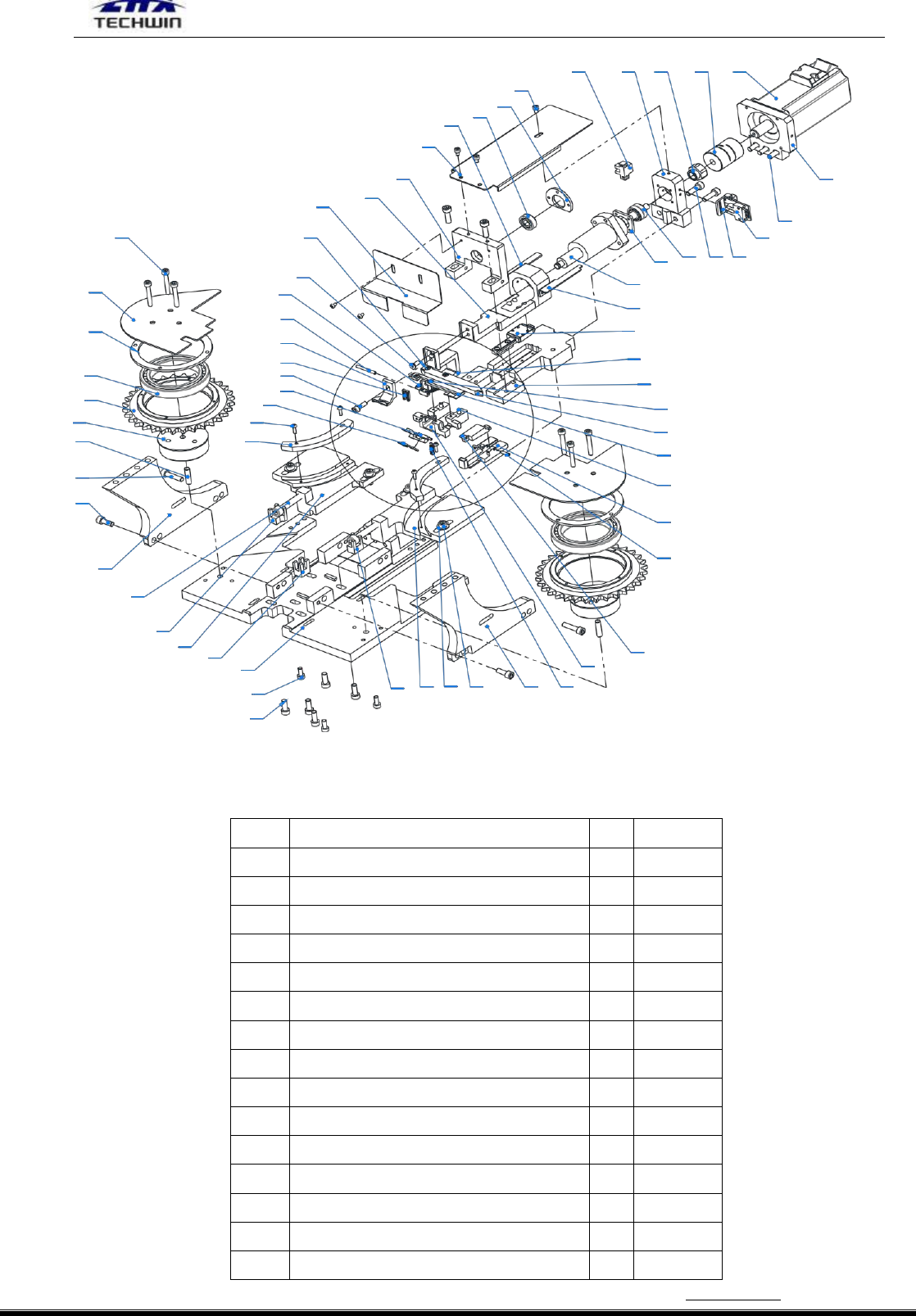

立式送料零件明细表
项目号
零件号
数量
备 注
1
L2015-04052 电机安装板
1
2
WJ-10128 M6x30 黑色杯头
5
3
DZ-02014 光电开关
1
4
L2015-04048-B 感应器座
1
5
WJ-10224 M6x20 白色杯头
4
6
WJ-12152 61900 轴承
2
7
LS2D-04021 轴承盖
1
8
L2015-04057 送料滚珠丝杆（TBI 16-32)
1
9
L2015-04050-D 感应片
1
10
WJ-12132 线性滑轨-滑块
1
11
LS1D-04021 轴承盖
1
12
L2015-04041 送料滑块座
1
13
WJ-10321 M3X6 黑色圆头
4
14
LS1D-04022 链条护块 1
1
15
LS1D-04023 链条护块 2
1
60
61 62 63 64
59
56
57
58
55
54
1
52
53
2
40
51
3
7
6 5
4
50
39
49
38
8
9
10
37
48
47
46
45
44
III
11
12
36
35
34
43
42
41
13
14
15
2
16
23
17
18
33
32
31
30
29
19
28
27
23
20
26
25 24 23
22
21
ZHX-R20B/-IN 自动下板立式插件机操作说明书-
39
-
深圳市中禾旭精密机械有限公司
- 39 -
www.zkdip.com
16
WJ-10110 M4x16 黑色杯头
2
17
LS1D-04005 卡料座子
1
18
LS1D-04037 卡料座子销
1
19
LS1D-04029 送料档片
1
20
LS1D-04006 送料器铁块
1
21
LS1D-04039 CAT 拉伸弹簧 2
1
22
L2015-04054 头部右铁板
1
23
WJ-10128 M6x30 黑色杯头
11
24
WJ-11113 M6 平垫
4
25
LS1D-04013 链轮张力右块
1
26
LS1D-04010 螺丝定位左座
1
27
WJ-10117 M5x12 黑色杯头
3
28
L2015-04040 链轮盘
1
29
LS1D-04011 螺丝定位座
1
30
LS1D-04012 链轮张力左块
1
31
LS1D-04009 螺丝定位右座
1
32
WJ-10139 M8X50 黑色杯头
2
33
L2015-04055 头部左铁板
1
34
LS1D-04035 头部铝板销
2
35
LS1D-04001 滑轮本体
2
36
LS1D-04002 链轮 1
2
37
WJ-12133 轴承 61912
2
38
LS1D-04024 轴承盖
2
39
LS1D-04015 链条护片
2
40
WJ-10121 M5x30 黑色杯头
6
41
LS1D-04014 链条护条
2
42
WJ-10302 M3X12 黑色圆头
4
43
LS1D-04031 夹料片
1
44
LS1D-04030 弹簧夹料器
1
45
WJ-10216 白色杯头 M5x16
1
46
LS1D-04032 送料槽片
1
47
LS1D-04034 弯形三叉推料器
1
48
LS75-02037 销
1
49
LS1D-04038 CAT 拉伸弹簧
2
50
WJ-10509 M5x12 黑色平头
1
51
WJ-10301 M3X12 黑色圆头
2
52
L2015-04047 废料挡片
1
53
L2015-04042 送料导杆
1
54
L2015-04045 固定座
1
55
L2015-04044 丝杆保护罩
1
56
L2015-04049-B 感应片
1
57
WJ-12180 轴承 608
1
58
L2015-04056-B 轴承盖
1
