ZHX-R20B（-IN） 立式离线（在线）高速插件机说明书 - 第44页
ZHX-R20B /-IN 自 动 下板 立式 插件 机操 作说 明书 - 41 - 深圳市中 禾旭精密机械 有限公司 - 41 - www.zkdi p.com
ZHX-R20B/-IN 自动下板立式插件机操作说明书-
40
-
深圳市中禾旭精密机械有限公司
- 40 -
www.zkdip.com
59
WJ-10106 M4x6 黑色杯头
3
60
DZ-02015 光电开关 EE-SX671
2
61
L2015-04046 固定座
1
62
LS2D-04022 螺母
1
63
WJ-12411 联轴器（双膜片式 8-14）
1
64
DZ-03002 伺服马达 400W MHMD042G1U
1

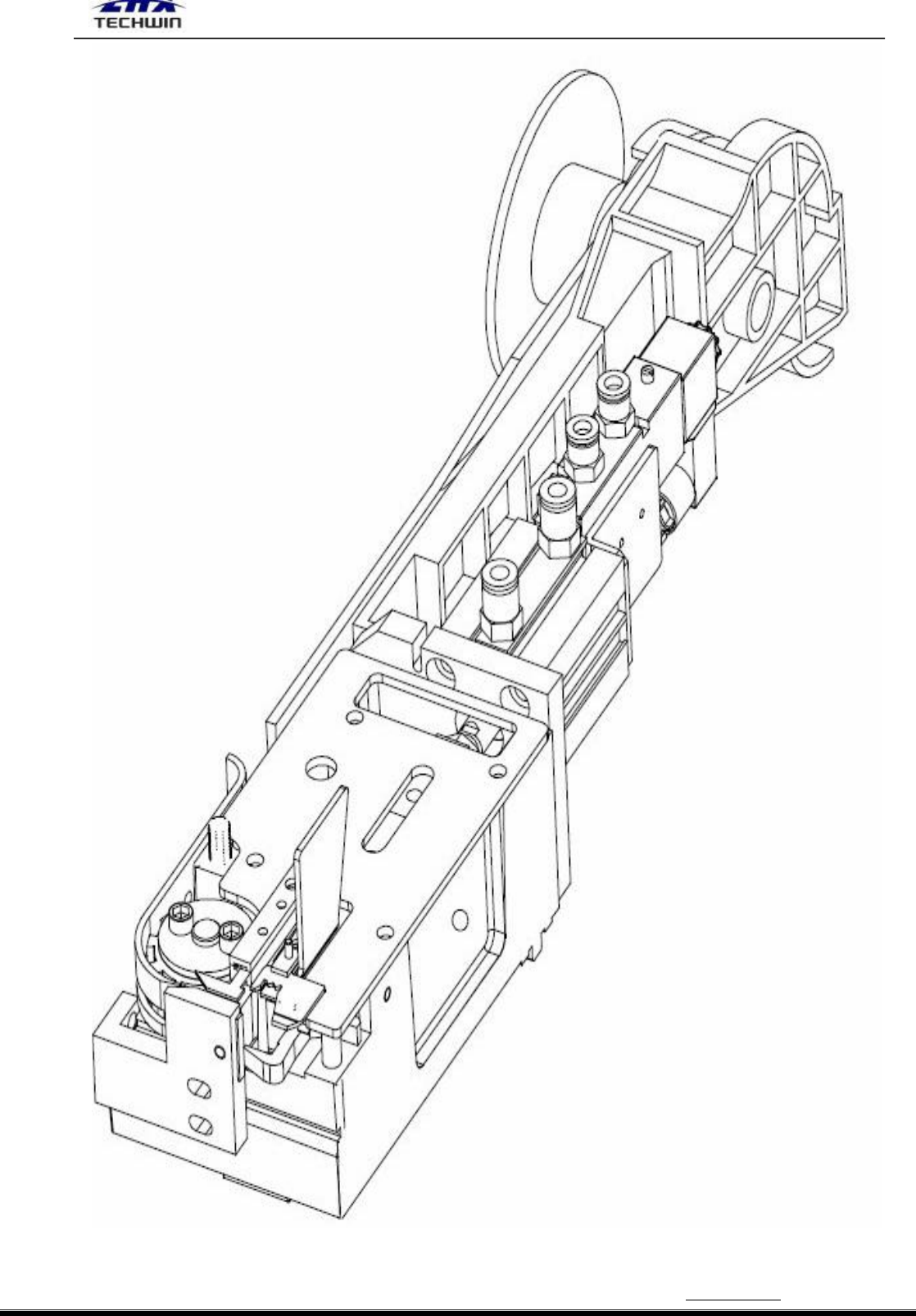

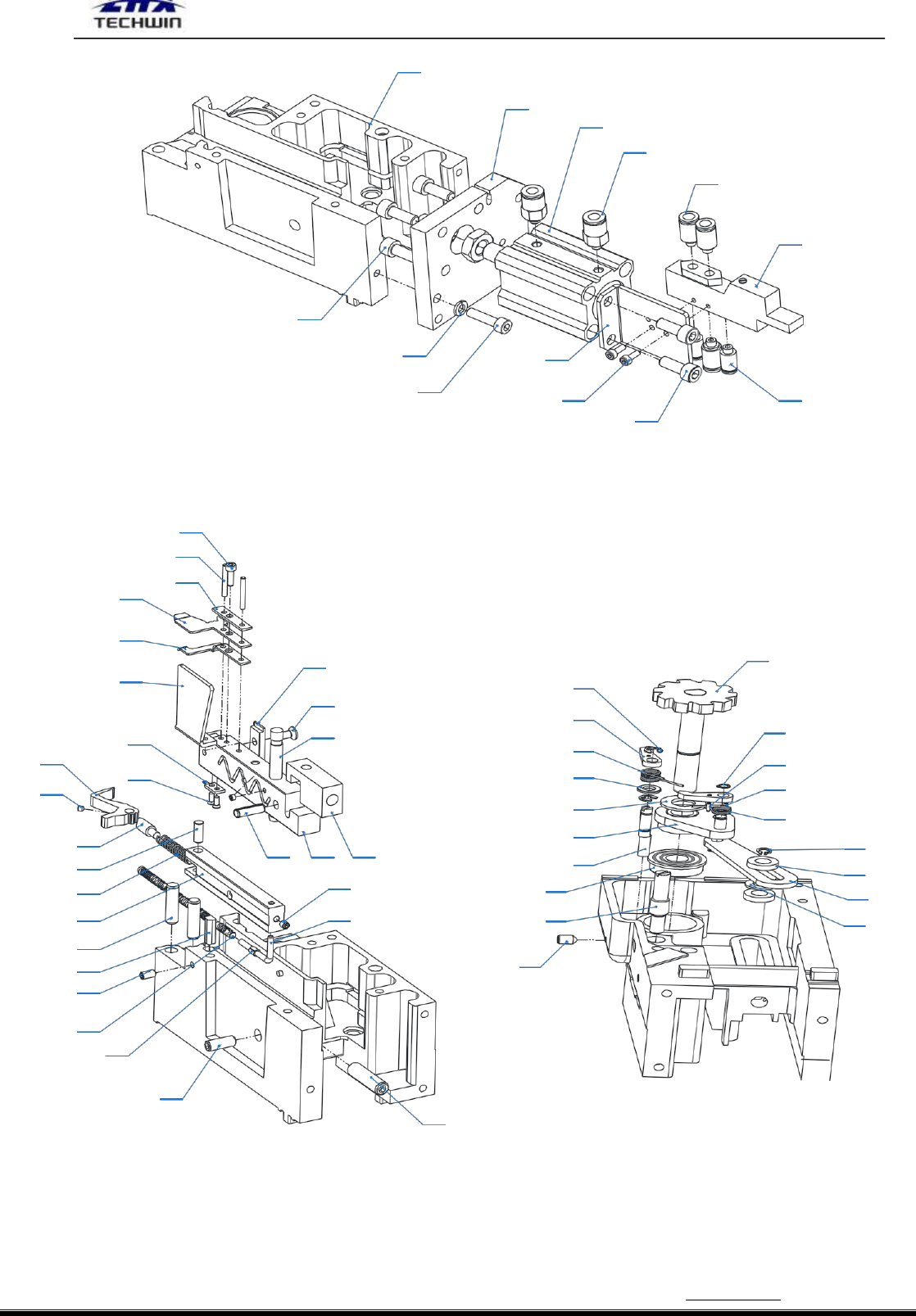

7、 分配头保养。
1) 分配头的拆卸。
松开分配头固定螺丝、检测信号线、电磁阀电源线和气管，就可以把分配头整个
拿下来。
２) 分配头的保养。
(１）松开盖板上的螺丝，拿开盖板，再松开站位气缸固定板上的螺丝，把把分配头的尾部拿
下来，接着把送料杆上的卡簧松开，这样就可以把送料主滑块和送料副滑块拿出来， 用不
含纤维的布擦干净，均匀涂上本公司配机的雪油。
(２）检查纸带切刀和滑块切刀是否有磨损，如果有就要及时更换，注意两把刀要紧密配合
在一起才能成功切断纸带而且没有披锋，它们之间的距离几乎为零。
(３）检查站位弯型推片、站位叉型推片有没有变形，弹簧有没有张力，卡簧有没有掉，否
则，就要及时更换。
３）分配头的安装。
把保养好的分配头按照刚才拆除的反顺序把它装到机器上，检查每一个螺丝有没有松动，
否则，重新拧紧。
