ZHX-R20B /-IN 自 动 下板 立式 插件 机操 作说 明书 - 44 - 深圳市中 禾旭精密机械 有限公司 - 44 - www.zkdi p.com 项目号 零件号 数量 备注 1 LS1D-0203 0 站位本体 1 2 LS1D-02 026 气缸固定板 1 3 LS1D-02 035 电磁阀座 1 4 QD-1030 5 电磁阀 1 5 QD-1012 9 气接 KP GH06-M5 3 6 WJ-1010 1 m3…
ZHX-R20B/-IN 自动下板立式插件机操作说明书-
44
-
深圳市中禾旭精密机械有限公司
- 44 -
www.zkdip.com

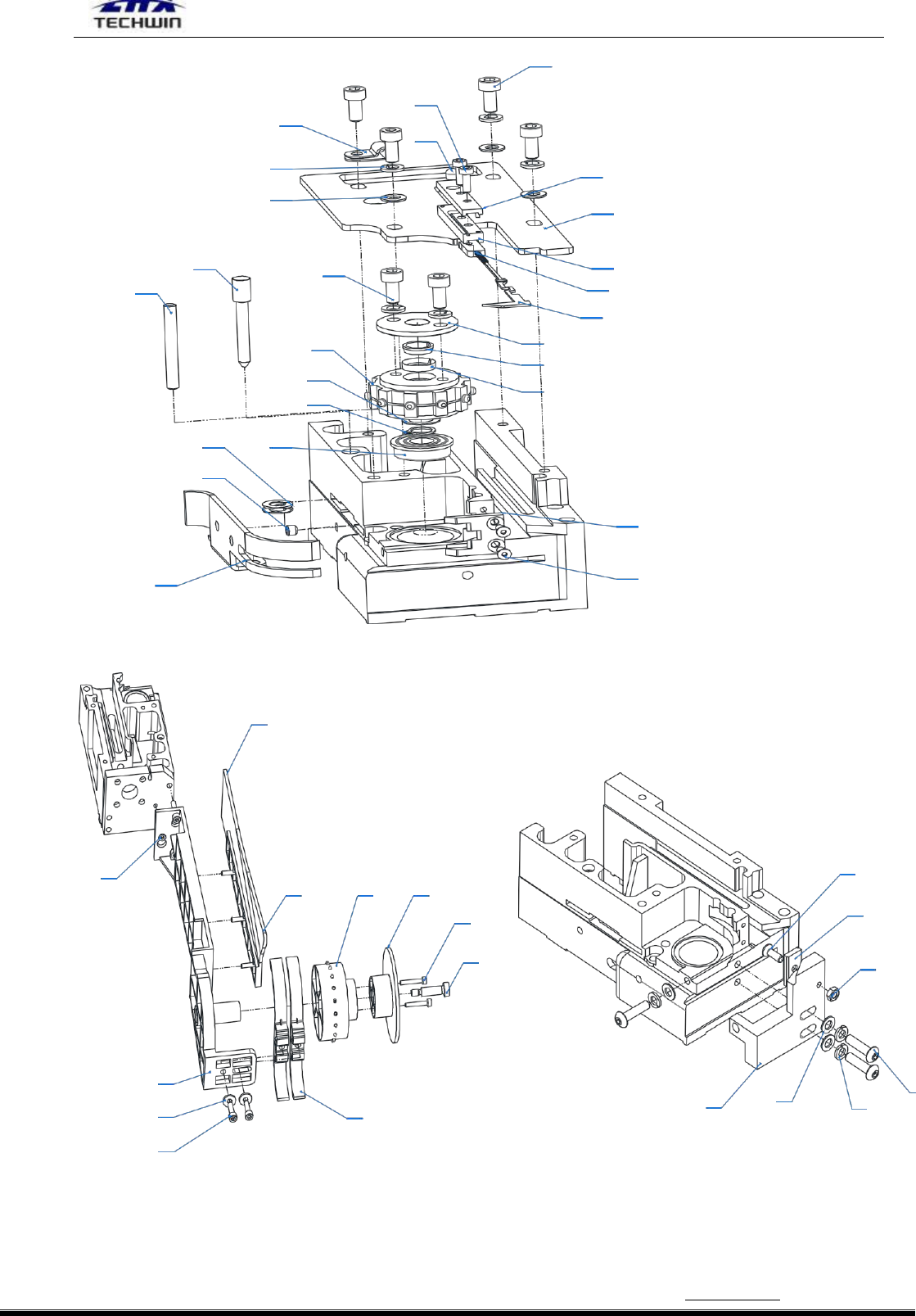

项目号
零件号
数量
备注
1
LS1D-02030 站位本体
1
2
LS1D-02026 气缸固定板
1
3
LS1D-02035 电磁阀座
1
4
QD-10305 电磁阀
1
5
QD-10129 气接 KPGH06-M5
3
6
WJ-10101 m3x8 黑色杯头
2
7
QD-10130 气接 KPGH04-M5
2
8
QD-10105 气接 PC6-M5
2
9
WJ-10223 m6x16 白色杯头
6
10
WJ-10218 m5x20 白色杯头
2
11
WJ-11103 m5 弹簧垫
1
12
QD-10209 气缸 SDA25X35-B
1
13
LS1D-02009 送料滑块
1
14
LS1D-02010 滑块切刀
1
15
LS1D-02011 纸带垫片
1
16
LS1D-02012 送料杆
1
17
LS1D-02013 送料滑块 2
1
18
LS1D-02014 弹簧销
1
19
LS1D-02016 勾料抓顶拼
1
20
LS1D-02017 勾料爪定位拼
1
21
LS1D-02018 站位叉型推片
1
22
LS1D-02019 站位弯型推片
1
23
LS1D-02024 站位感应挡片
1
24
LS1D-02025 气缸连接头
1
25
LS1D-02039 勾料爪顶拼弹簧
1
26
LS1D-02040 站位滑块弹簧
1
27
LS1D-02043 站位叉型推片垫片
1
28
LS1D-02044 勾料爪顶拼
2
29
LS1D-02045 推片定位销
2
30
LS1D-02053 站位滑块调节块
1
31
LS1D-02068 套环
1
32
LS75-02010 勾料爪
1
33
WJ-11510 空心销 5X16
1
34
WJ-11406 m4x8 机米
1
35
WJ-10102 m3x10 黑色杯头
1
36
WJ-10514 m2.5x5 黑色平头
2
37
WJ-10506 m4x8 黑色平头
1
38
WJ-11401 m3x3 机米
3
39
WJ-11417 m8x30 机米
1
40
WJ-11404 m4x4 机米
1
41
WJ-11414 m6x16 机米
1
42
LS1D-02004 送料齿轮
1
ZHX-R20B/-IN 自动下板立式插件机操作说明书-
45
-
www.zkdip.com
深圳市中禾旭精密机械有限公司
- 45 -
43
LS1D-02029 连板
1
44
LS1D-02032 可调棘爪拼
1
45
LS1D-02033 送料齿轮垫块
1
46
LS1D-02034 连接垫块
2
47
LS1D-02037 扭簧 1 (2)
1
48
LS1D-02038 扭簧 2 (2)
1
49
LS1D-02064 限位销
1
50
LS75-02001 送料齿轮滑块
1
51
LS75-02004 棘爪 1
2
52
WJ-12101 轴承(FR6ZZ)
1
53
WJ-11522 1.5x5 空心销
2
54
WJ-11316 5 外卡
1
55
WJ-11410 m5x8 机米
1
56
WJ-11523 1.5x7 空心销
1
57
WJ-11111 m5 平垫
1
58
WJ-11302 E 型外卡 4
2
59
WJ-11370 外卡簧直径 4
2
60
WJ-11147 m6 垫片（薄）
1
61
LS1D-02001 挡料主轮
1
62
LS1D-02002 锁紧圈
1
63
LS1D-02003 压盖
1
64
LS1D-02022 感应铜片
1
65
LS1D-02023 站位挡料插销
1
66
LS1D-02027 盖板
1
67
LS1D-02028 站位送料挡板
1
68
LS1D-02031 开口钢圈
1
69
LS1D-02041 感应片 1
1
70
LS1D-02042 感应片 2
1
71
LS1D-02046 站位送料挡板固定销
1
72
LS1D-02055 站位检测弹簧
1
73
LS1D-02069 卷料轮垫圈
1
74
LS75-02008 导料块
1
75
WJ-12101 轴承(FR6ZZ)
2
76
WJ-11304 9 外卡簧
1
77
WJ-10216 m5x12 白色杯头
6
78
WJ-11103 m5 弹簧垫
5
79
WJ-11111 m5 平垫
3
80
DZ-04129 线码
1
81
WJ-10503 m3x8 黑色平头
2
82
WJ-11408 m5x4 机米
1
83
WJ-10102 m3x10 黑色杯头
2
84
WJ-11110 波形垫片
1
85
DZ-06007 led 红灯
1
