ZHX-R20B /-IN 自 动 下板 立式 插件 机操 作说 明书 - 50 - 深圳市中 禾旭精密机械 有限公司 - 50 - www.zkdi p.com 16 7 7 1 19 20 4 3 21 9 10 17 18 13 12 6 22 11 8 23 14 15 5.0剪脚头 不要再随便去动它，并锁定(18)螺丝。 3） 剪脚头的安装 。 把保养好的剪脚头按照刚才拆卸的反顺序重新把它装起来，再装到机器上，最后检查每个 螺…
ZHX-R20B/-IN 自动下板立式插件机操作说明书-
49
-
深圳市中禾旭精密机械有限公司
-
49
-
www.zkdip.com
13
LS1D-13010 插件头盖子
1
14
LS1D-13023 插件头对中机米
3
15
LS1D-13029 3.175x24 销
2
16
LS1D-13025 螺丝
6
17
LS1D-13031 倒角垫片
1
18
LS1D-13005 垫块
1
19
LS1D-13032 滑轮
1
20
LS1D-13008 偏心销
1
21
LS1D-13013 梅花滑块
1
22
LS1D-13004 导套
1
23
LS1D-13036 实心销
2
24
LS1D-13020 压杆滑块弹簧
1
25
LS1D-13006 打料销
1
26
LS1D-13041 胶头
1
27
LS1D-13043 左边爪
1
28
LS1D-13022 边爪滑块弹簧
2
29
LS1D-13045 主爪
1
30
LS1D-13044 右边爪
1
31
LS1D-13027 主爪螺丝
2
32
WJ-11121 M4 平垫
2
33
LS1D-13011 三角滑块
1
34
LS1D-13021 主爪滑块弹簧
1
35
LS75-02035 夹紧块
1
36
LS1D-13038 6-32 螺母
3
37
WJ-10106 M4x6 黑色杯头
1
38
LS1D-13017 弹簧片
1
39
LS1D-13001 斧型件
1
40
WJ-12103 轴承
1
41
LS1D-13042 3/16x12 销
1

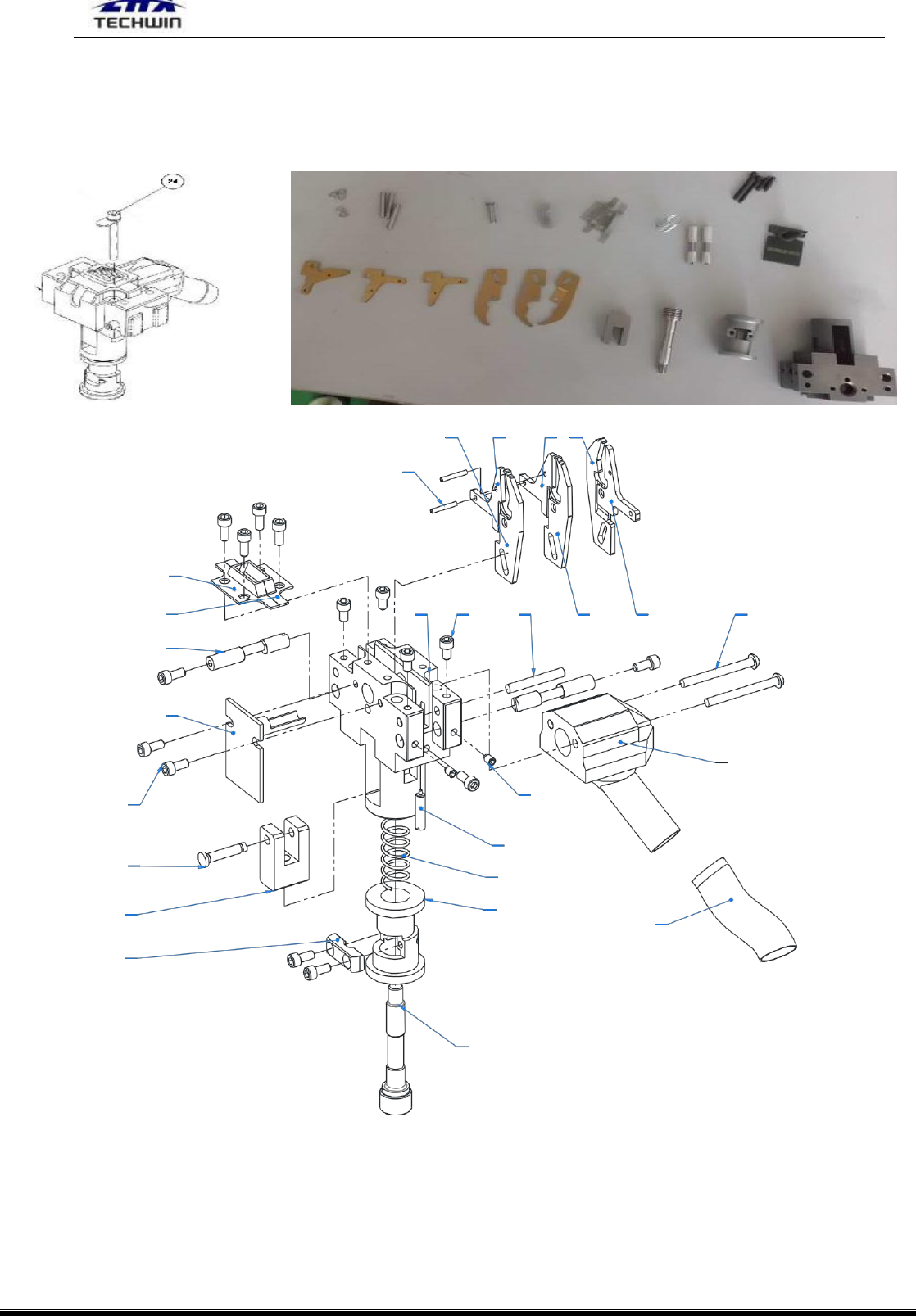

9、剪脚头保养。
１）剪脚头的拆卸。
松开
○
24 WJ-10149 上较大的四个剪脚头固定螺丝，松开（9）LS1D-07034 上的螺丝，把检
测线拉出来，就可以把整个剪脚头拿出来。
2）
剪脚头的保养。
(１).松开（7）上的螺丝，然后松开(10)、(20)、(19)上的螺丝把(20)拉出来，再把(6)给拉
出来，这样就可以把剪脚刀(2) (3) (4) (5)拿出来了，用不含纤维的干净的布把剪脚刀
擦干净，检查剪脚刀有没有磨损，磨损程度是多少，看是否需要更换。
(２).用不含纤维的干净的布把(6)擦干净，再涂上少许本公司配机的雪油。
(３).注意(3) (5)尾部部分和(9)之间的距离要在 0.3 毫米左右，太小会导致“插件检测”无
法检测，太大又会检测不到，它们的距离大小可以通过扭动(9)来实现，距离调好后，就
ZHX-R20B/-IN 自动下板立式插件机操作说明书-
51
-
深圳市中禾旭精密机械有限公司
- 51 -
www.zkdip.com
项目号
零件号
数量
备注
1
LS1D-07015 剪脚头
1
2
LS75-02024 7.5 剪脚弯刀 2
2
3
LS75-02026 7.5 剪脚切刀 2
2
4
LS75-02029 7.5 剪脚弯刀 1
1
5
LS75-02027 7.5 剪脚切刀 1
1
6
LS1D-07026 销
1
7
LS1D-07051 剪脚头刀盖
2
8
LS1D-07029 调节座
1
9
LS1D-07034 检测杆
2
10
LS1D-07036 线脚漏槽
1
11
LS1D-07031 剪脚小滑块 5
1
12
LS1D-07032 剪脚头内弹簧螺丝
2
13
LS1D-07040 带胶机米螺丝
4
14
LS1D-07030 连杆固定块
1
15
LS1D-07028 调节座连杆
1
16
WJ-11509 空心销 1.5X10
2
17
LS1D-07027 底座漏斗
1
18
LS1D-07037 #4-40x1/4 英制螺丝
12
19
LS1D-07073 #4-40x3/16 英制螺丝
4
20
LS1D-07033 Pin（剪脚器用）
2
21
LS1D-07039 底座漏斗螺丝
2
22
LS1D-07046 剪脚头弹簧
1
23
LS1D-07045 软胶管
1
