ZHX-R20B /-IN 自 动 下板 立式 插件 机操 作说 明书 - 51 - 深圳市中 禾旭精密机械 有限公司 - 51 - www.zkdi p.com 项目号 零件号 数量 备注 1 LS1D-07015 剪脚头 1 2 LS75-02024 7.5 剪脚弯刀 2 2 3 LS75-02026 7.5 剪脚切刀 2 2 4 LS75-02029 7.5 剪脚弯刀 1 1 5 LS75-02027 7.5 剪脚切刀 1 1 6…

100%1 / 111
ZHX-R20B/-IN 自动下板立式插件机操作说明书-
50
-
深圳市中禾旭精密机械有限公司
- 50 -
www.zkdip.com
16
7
7
1 19
20
4
3
21
9
10
17
18
13
12
6
22
11
8
23
14
15
5.0剪脚头
不要再随便去动它，并锁定(18)螺丝。
3）
剪脚头的安装 。
把保养好的剪脚头按照刚才拆卸的反顺序重新把它装起来，再装到机器上，最后检查每个
螺丝有没有松动。
2 3 5 2
5.0 剪脚头零件明细
ZHX-R20B/-IN 自动下板立式插件机操作说明书-
51
-
深圳市中禾旭精密机械有限公司
- 51 -
www.zkdip.com
项目号
零件号
数量
备注
1
LS1D-07015 剪脚头
1
2
LS75-02024 7.5 剪脚弯刀 2
2
3
LS75-02026 7.5 剪脚切刀 2
2
4
LS75-02029 7.5 剪脚弯刀 1
1
5
LS75-02027 7.5 剪脚切刀 1
1
6
LS1D-07026 销
1
7
LS1D-07051 剪脚头刀盖
2
8
LS1D-07029 调节座
1
9
LS1D-07034 检测杆
2
10
LS1D-07036 线脚漏槽
1
11
LS1D-07031 剪脚小滑块 5
1
12
LS1D-07032 剪脚头内弹簧螺丝
2
13
LS1D-07040 带胶机米螺丝
4
14
LS1D-07030 连杆固定块
1
15
LS1D-07028 调节座连杆
1
16
WJ-11509 空心销 1.5X10
2
17
LS1D-07027 底座漏斗
1
18
LS1D-07037 #4-40x1/4 英制螺丝
12
19
LS1D-07073 #4-40x3/16 英制螺丝
4
20
LS1D-07033 Pin（剪脚器用）
2
21
LS1D-07039 底座漏斗螺丝
2
22
LS1D-07046 剪脚头弹簧
1
23
LS1D-07045 软胶管
1
ZHX-R20B/-IN 自动下板立式插件机操作说明书-
52
-
深圳市中禾旭精密机械有限公司
- 52 -
www.zkdip.com
7 6
1
5 4
3
1
2
11

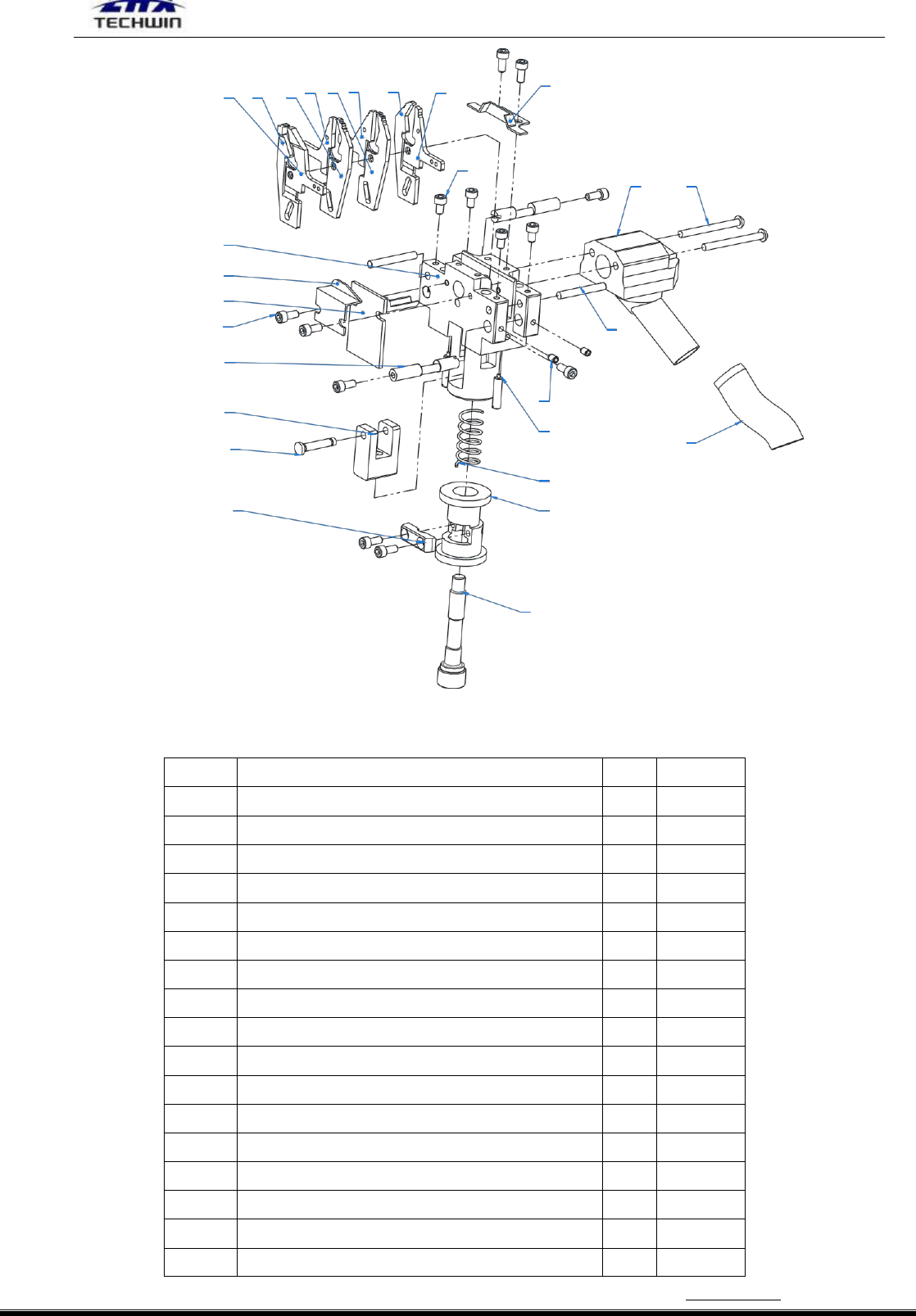

3.5剪脚头
24
16
25
8
10
12
21
17
15
23
18
22
9
26
20
14
13
19
3.5 剪脚头零件明细
项目号
零件号
数量
备注
1
LS1D-07041 剪脚弯刀 2
2
2
LS35-15014 3.5 剪脚切刀 2（内弯）
1
3
LS1D-07044 剪脚切刀 1
1
4
LS1D-07042 剪脚弯刀 1
1
5
LS1D-07043 剪脚切刀 2
1
6
LS35-15008 3.5 剪脚弯刀 3（内弯）
1
7
LS35-15007 3.5 剪脚切刀 3（内弯）
1
8
LS75-02031 7.5 剪脚头本体
1
9
LS1D-07026 销
1
10
LS35-15035 保护罩
1
11
LS1D-07051 剪脚头刀盖
1
12
LS1D-07036 线脚漏槽
1
13
LS1D-07029 调节座
1
14
LS1D-07030 连杆固定块
1
15
LS1D-07034 检测杆
2
16
LS1D-07027 漏斗
1
17
LS1D-07033 Pin（剪脚器用）
2
