ZHX-R20B /-IN 自 动 下板 立式 插件 机操 作说 明书 - 54 - 深圳市中 禾旭精密机械 有限公司 - 54 - www.zkdi p.com 7.5 剪脚头零件明细 项目号 零件号 数量 备注 1 LS75-02031 7.5 剪脚头本体 1 2 LS75-02024 7.5 剪脚弯刀 2 2 3 LS75-02025 7.5 剪脚弯刀 3 1 4 LS75-02026 7.5 剪脚切刀 2 2 5 LS75-02…
ZHX-R20B/-IN 自动下板立式插件机操作说明书-
53
-
深圳市中禾旭精密机械有限公司
- 53 -
www.zkdip.com
18
LS75-02030 7.5 剪脚头小滑块
1
19
LS1D-07028 调节座连杆
1
20
LS1D-07046 剪脚头弹簧
1
21
LS1D-07037 #4-40x1/4 英制螺丝
10
22
LS1D-07032 剪脚头内弹簧螺丝
2
23
LS1D-07040 带胶机米螺丝
4
24
LS1D-07073 #4-40x3/16 英制螺丝
4
25
LS1D-07039 底座漏斗螺丝
2
26
LS1D-07045 软胶管
1
6 4 5 2
25
4
9
23
8
7
3
2
17
20
1
26
15
13
14
21
18
16
19
22
11
24
10

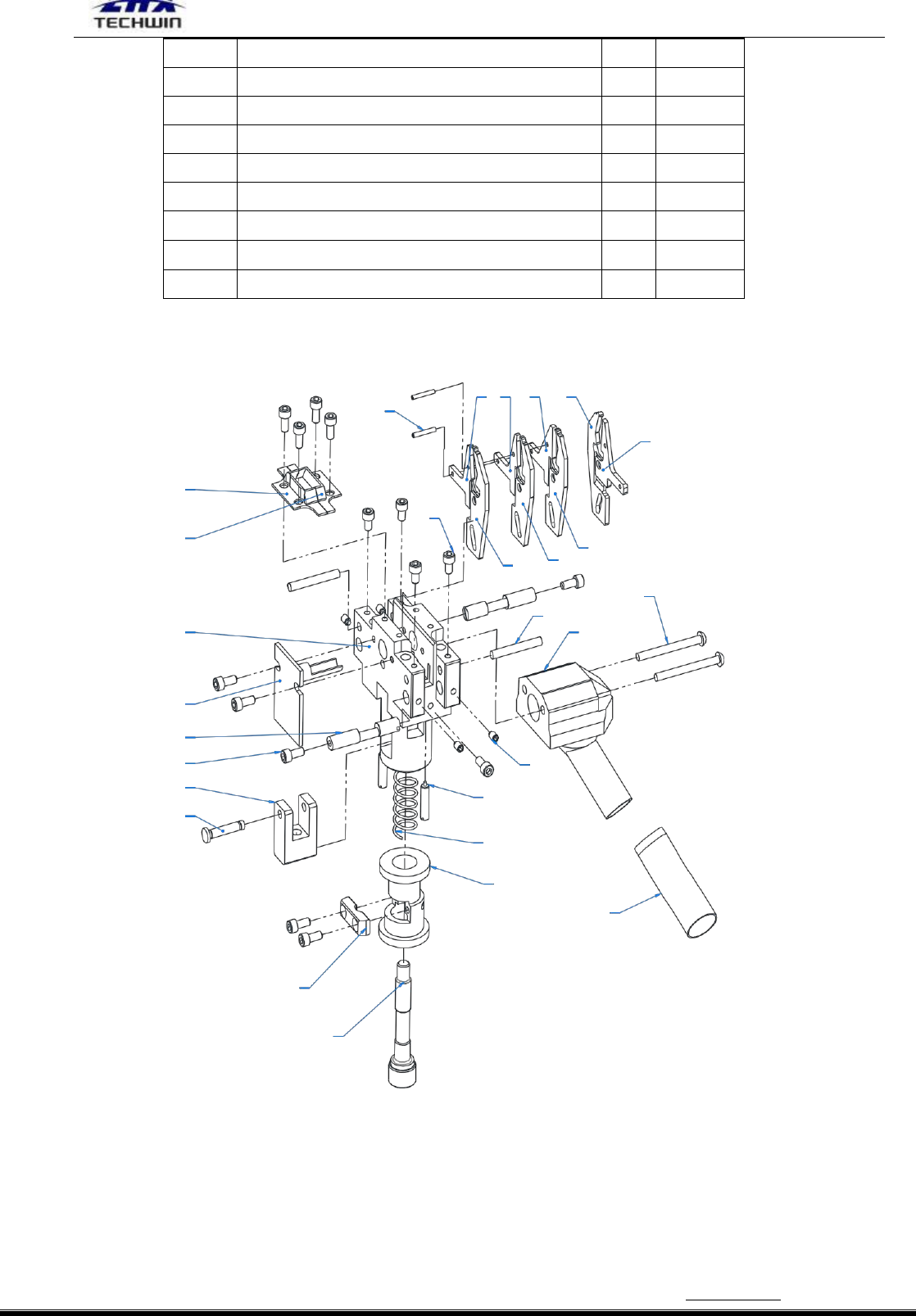

7.5剪脚头
12
ZHX-R20B/-IN 自动下板立式插件机操作说明书-
54
-
深圳市中禾旭精密机械有限公司
- 54 -
www.zkdip.com
7.5 剪脚头零件明细
项目号
零件号
数量
备注
1
LS75-02031 7.5 剪脚头本体
1
2
LS75-02024 7.5 剪脚弯刀 2
2
3
LS75-02025 7.5 剪脚弯刀 3
1
4
LS75-02026 7.5 剪脚切刀 2
2
5
LS75-02027 7.5 剪脚切刀 1
1
6
LS75-02028 7.5 剪脚切刀 3
1
7
LS75-02029 7.5 剪脚弯刀 1
1
8
LS1D-07051 剪脚头刀盖
1
9
LS10-13005 剪脚头刀盖 10.0
1
10
LS1D-07030 连杆固定块
1
11
LS1D-07029 调节座
1
12
LS1D-07028 调节座连杆
1
13
LS1D-07034 检测杆
2
14
LS1D-07037 #4-40x1/4 英制螺丝
12
15
LS1D-07036 线脚漏槽
1
16
LS1D-07032 剪脚头内弹簧螺丝
2
17
LS1D-07039 底座漏斗螺丝
2
18
LS75-02030 7.5 剪脚头小滑块
1
19
LS1D-07026 销
1
20
LS1D-07033 Pin（剪脚器用）
2
21
LS1D-07040 带胶机米螺丝
4
22
LS1D-07046 剪脚头弹簧
1
23
LS1D-07073 #4-40x3/16 英制螺丝
4
24
LS1D-07045 软胶管
1
25
WJ-11509 空心销 1.5X10
2
26
LS1D-07027 底座漏斗
1
ZHX-R20B/-IN 自动下板立式插件机操作说明书-
55
-
深圳市中禾旭精密机械有限公司
- 55 -
www.zkdip.com
25
25
2
4 5
1
18 18
9
9
18
16
18
2
6 3
4
1 3
17
19
13
12 15 10
7
15
8
14
11 23
20
24
21
22
10.0剪脚头
10.0 剪脚头零件明细
项目号
零件号
数量
备 注
1
LS75-02025 7.5 剪脚弯刀 3
2
2
LS75-02028 7.5 剪脚切刀 3
2
3
LS75-02024 7.5 剪脚弯刀 2
2
4
LS75-02026 7.5 剪脚切刀 2
2
5
LS75-02027 7.5 剪脚切刀 1
1
6
LS75-02029 7.5 剪脚弯刀 1
1
7
LS10-13004 10.0 剪脚头
1
8
LS1D-07026 销
1
9
LS10-13005 剪脚头刀盖 10.0
2
10
LS1D-07027 底座漏斗
1
11
LS10-13006 剪脚小滑块 10.0
1
12
LS1D-07037 #4-40x1/4 英制螺丝
12
13
LS1D-07039 底座漏斗螺丝
2
14
LS1D-07032 剪脚头内弹簧螺丝
2
15
LS1D-07040 带胶机米螺丝
4
16
LS1D-07034 检测杆
2
17
LS1D-07033 Pin(剪脚器用)
2
