ZHX-R20B/-IN 自动下板立式插件机操作说明书-
60
-
深圳市中禾旭精密机械有限公司
- 60 -
www.zkdip.com
60
59
58
63
62
34
22
61
9
3
4
33
7
48 1
11
42
43
14
53 16
20
8
21
19
47
39
29
24
19
49
32
50
41
44
17
40 56
35
47
5
54
55
30
31
12
52
45
46
15
37
36
23
2
28
57
26
18
38
13
51
6
27 25 10

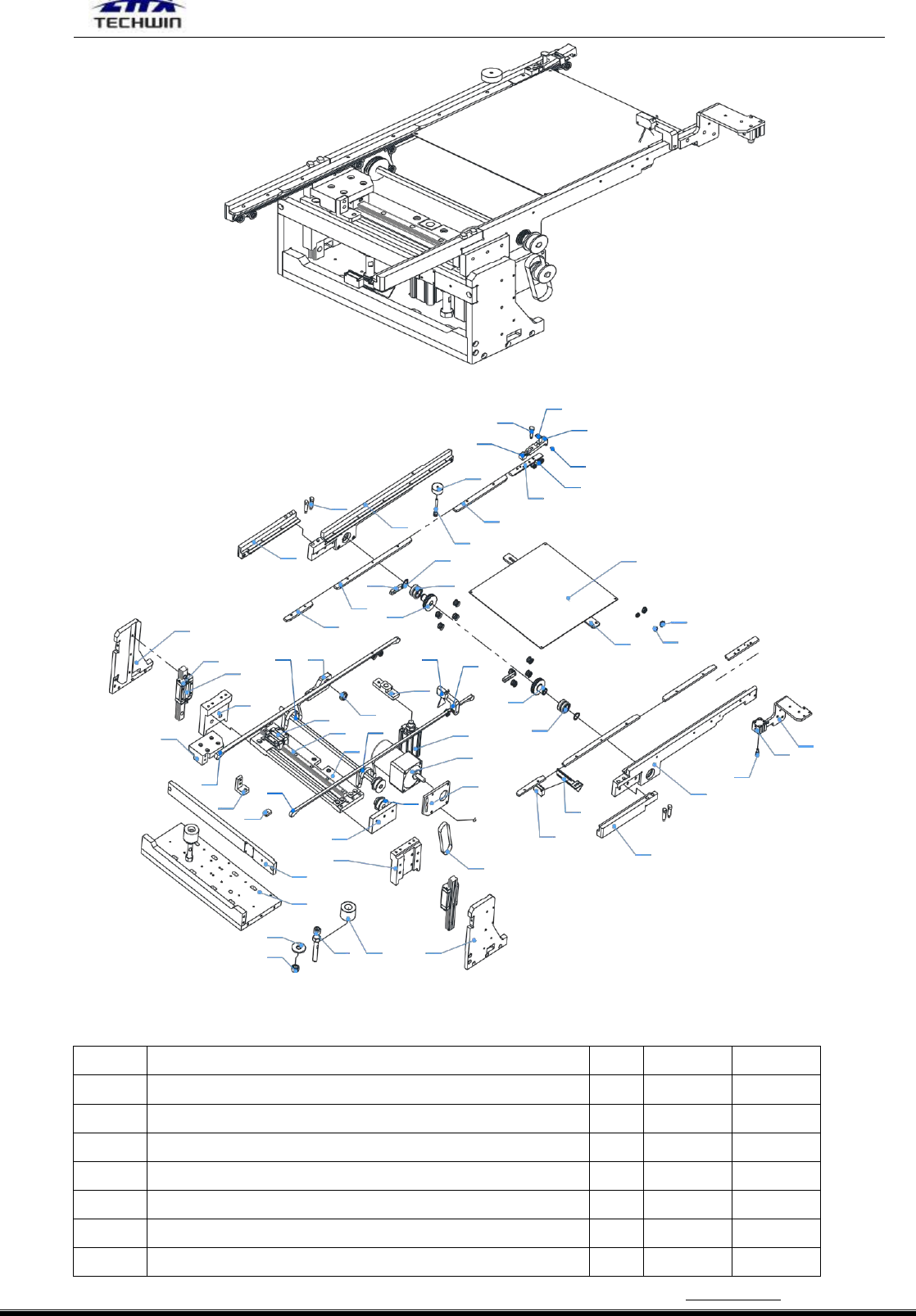

左接驳零件清单
项目号
零件号
数量
单位
数量
1
PCB 板 50-280mm
1
2
LS2DZB-18175 左固定导轨
1
3
LS2DZB-18176 左活动导轨
1
4
LS2DZB-18179 压条 3
2
5
LS2DZB-18180 气缸支架
1
6
LS2DZB-18181 左固定导轨拼块
1
7
LS2DZB-18182 左活动导轨拼块
1
ZHX-R20B/-IN 自动下板立式插件机操作说明书-
61
-
深圳市中禾旭精密机械有限公司
- 61 -
www.zkdip.com
8
LS2DZB-18183 压条 4
2
9
LS2DZB-18184 M5 塞打螺丝
4
10
WS1DZB-13302 侧固定板 1
1
11
WS1DZB-13303 侧固定板 2
1
12
WS1DZB-13304 侧固定板 3
1
13
WS1DZB-13305 滑块固定板 1
1
14
WS1DZB-13306 滑块固定板 2
1
15
WS1DZB-13308 调宽导轨板
1
16
WS1DZB-13309 调宽轴固定座
1
17
WS1DZB-13310 滑块垫板
1
18
WS1DZB-13312 导轨固定板
1
19
WS1DZB-13317 传输轮
2
20
WS1DZB-13319 皮带张紧块
2
21
WS1DZB-13320 压条 1
2
22
WS1DZB-13321 压条 2
2
23
WS1DZB-13322 电机安装板
1
24
WS1DZB-13325 气缸连接块
1
25
WS1DZB-13327 缓冲胶
2
26
WS1DZB-13328 感应器座 1
1
27
WS1DZB-13338 M12 螺柱
2
28
LS2DZB-18188 气缸顶柱
1
29
WS1DZB-13355 感应器座
1
30
WS1DZB-13348 调节块 3
1
31
WS1DZB-13349 调节板
1
32
WS1DZB-13350 调宽固定板
1
33
WS1DZB-13351 调宽板固定螺丝
1
34
WS1DZB-13352 调宽板固定螺母
1
35
QD-10266 气缸 （CDQ2B32-45DMZ-A93）
1
36
QD-10267 气缸 CQSB16-5D_0_0_0_
1
37
DZ-03012 传输电机 15W 减速 1 比 10
1
38
DZ-06034 光电感应器 E32-D61
1
39
DZ-02174 光电开关（CX-461A 松下）
1
40
WJ-12350 直线导轨 EGW-15CA
1
41
WJ-12350 直线导轨(滑块)EGW-15CA
1
42
WJ-12351 直线导轨 EGH20CA(160)
2
43
WJ-12351 直线导轨(滑块) EGH20CA
2
44
WJ-12152 轴承 61900
1
45
WJ-11117 M12 垫片
2
46
WJ-11214 M12 螺母
4
47
WJ-12198 轴承 61903
4
48
WJ-11332 外卡簧 D17
2
49
WJ-11332 轴承 FF624
28
50
WJ-121115 轴承 FF623
4
ZHX-R20B/-IN 自动下板立式插件机操作说明书-
62
-
深圳市中禾旭精密机械有限公司
- 62 -
www.zkdip.com
51
WJ-12253 同步带（102XL-10 加钢丝型 L=259
1
52
WS1DZB-13301 固定底板
1
53
WS1DZB-13366 接驳传输杆
1
54
WJ-12294 扁皮带
1
55
WJ-12294 扁皮带
1
56
LS2DZB-18064 防串动块
1
57
WS1DZB-13369 同步轮
2
58
WS1DZB-13358 挡块安装左板
1
59
WS1DZB-13359 弹簧安装轴
1
60
WS1DZB-13360 挡块
1
61
WS1DZB-13361 挡块轴
1
62
WS1DZB-13362 轴承安装轴
1
63
WS1DZB-13363 固定块
1
