ZHX-R20B /-IN 自 动 下板 立式 插件 机操 作说 明书 - 65 - 深圳市中 禾旭精密机械 有限公司 - 65 - www.zkdi p.com 工作 台运 输零 件清 单 序号 中文名称 编号 数量 单位 备注 1 PCB 板 280*400mm 1 2 抱箍 LS2DZB-18064 2 3 前面挡条 LS2DZB-18070 1 4 定位块 LS2DZB-18074 2 5 转轴固定块 A LS2DZB-1808…

100%1 / 111
ZHX-R20B/-IN 自动下板立式插件机操作说明书-
64
-
深圳市中禾旭精密机械有限公司
- 64 -
www.zkdip.com
22
WS1DZB-13351 调宽板固定螺丝
1
23
WS1DZB-13352 调宽板固定螺母
1
24
WS1DZB-13353 调节块 4
1
25
WS1DZB-13354 压条 3
2
26
DZ-06034 光电感应器 E32-D61
1
27
QD-10266 气缸 （CDQ2B32-45DMZ-A93）
1
28
DZ-03012 传输电机 15W 减速 1 比 10
1
29
WJ-12350 直线导轨 EGW-15CA
1
30
WJ-12350 直线导轨(滑块)EGW-15CA
1
31
WJ-12351 直线导轨 EGH20CA(160)
2
32
WJ-12351 直线导轨(滑块) EGH20CA
2
33
WJ-12198 轴承 61903
4
34
WJ-12152 轴承 61900
1
35
WJ-11332 外卡簧 D17
2
36
WS1DZB-13338 M12 螺柱
2
37
WJ-11214 M12 螺母
4
38
WJ-11117 M12 垫片
2
39
WJ-121115 轴承 FF623
4
40
WJ-11332 轴承 FF624
28
41
WJ-12253 同步带（102XL-10 加钢丝型 L=259）
1
42
WS1DZB-13301 固定底板
1
43
WS1DZB-13305 滑块固定板 1
1
44
DZ-02174 光电开关（CX-461A 松下）
1
45
WS1DZB-13355 感应器座
1
46
WS1DZB-13366 接驳传输杆
1
47
LS2DZB-18181 左固定导轨拼块
1
48
LS2DZB-18182 左活动导轨拼块
1
49
WS1DZB-13320 压条 1
2
50
LS2DZB-18183 压条 4
2
51
WJ-12294 扁皮带
1
52
WJ-12294 扁皮带
1
53
LS2DZB-18064 防串动块
1
54
WS1DZB-13369 同步轮
2
ZHX-R20B/-IN 自动下板立式插件机操作说明书-
65
-
深圳市中禾旭精密机械有限公司
- 65 -
www.zkdip.com

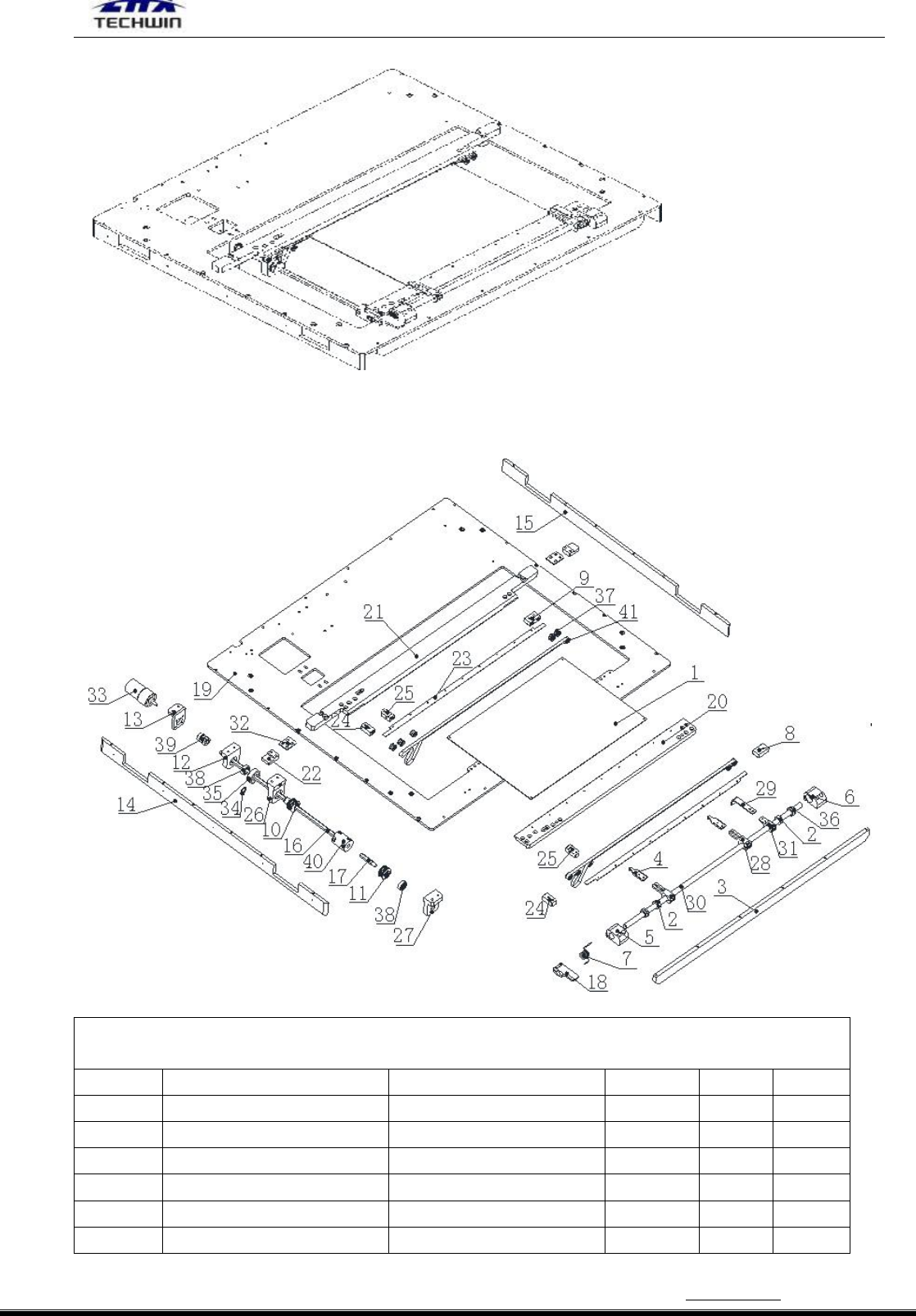

工作台运输零件清单
序号
中文名称
编号
数量
单位
备注
1
PCB 板 280*400mm
1
2
抱箍
LS2DZB-18064
2
3
前面挡条
LS2DZB-18070
1
4
定位块
LS2DZB-18074
2
5
转轴固定块 A
LS2DZB-18081
1
6
转轴固定块 B
LS2DZB-18082
1
ZHX-R20B/-IN 自动下板立式插件机操作说明书-
66
-
深圳市中禾旭精密机械有限公司
- 66 -
www.zkdip.com
7
扭簧
LS2DZB-18090
1
8
中间导轨镶块 A
LS2DZB-18093
1
9
中间导轨镶块 B
LS2DZB-18094
1
10
中间传输轮 A
中间传输轮 B
传输轴固定座
电机座
工作台左挡条
工作台右挡条
传动轴 1
传动轴 2
压 块
工作台
中间固定导轨
中间活动导轨
后导轨锁定块
轨道不锈钢条
中间导轨镶块 C
中间导轨活动块
传输轮固定座 A
传输轮固定座 B
定位固定块
挡板
转轴
挡板固定块
活动导轨限位板
转台电机
外卡簧 D15
轴承 6202
轴承 61801
轴承 FF624
轴承 628
联轴器 6-8
沟槽式夹持型联轴器
扁皮带 7.5W-0.8T-1280L
LS2DZB-18099
1
11
LS2DZB-18100
1
12
LS2DZB-18102
1
13
LS2DZB-18104
1
14
LS2DZB-18107
1
15
LS2DZB-18108
1
16
LS2DZB-18144
1
17
LS2DZB-18145
1
18
LS2DZB-18148
19
LS2DZB-18160
1
20
LS2DZB-18161
1
21
LS2DZB-18162
1
22
LS2DZB-18163
2
23
LS2DZB-18164
2
24
LS2DZB-18165
2
25
LS2DZB-18166
2
26
LS2DZB-18167
1
27
LS2DZB-18168
1
28
LS2DZB-18169
2
29
LS2DZB-18170
1
30
LS2DZB-18172
1
31
LS2DZB-18173
1
32
LS2DZB-18174
2
33
DZ-03063
1
34
WJ-11310
1
35
WJ-12104
1
36
WJ-12136
4
37
WJ-12137
20
38
WJ-12191
2
39
WJ-12405
1
40
WJ-12413
1
41
WJ-12268
2
5、除尘
1） 、电脑主机 每月检查一次主机的散热风扇，用干净的抹布或毛刷清理一次积尘。
2） 、伺服器 每月检查一次主机的散热风扇，用干净的抹布或毛刷清理一次积尘。
3） 、外壳 每周一次用干净的抹布擦拭。严禁使用有机溶剂来檫洗，以免设备外壳的油漆受
到损害。更不能用洗板水、白电油来擦洗印刷的字体。
4） 、机器内部 每周用干净的抹布或毛刷清扫一次，后用清洗剂擦拭，并注意防潮
二、调整。
