ZHX-R20B/-IN 自动下板立式插件机操作说明书-
69
-
深圳市中禾旭精密机械有限公司
- 69 -
www.zkdip.com

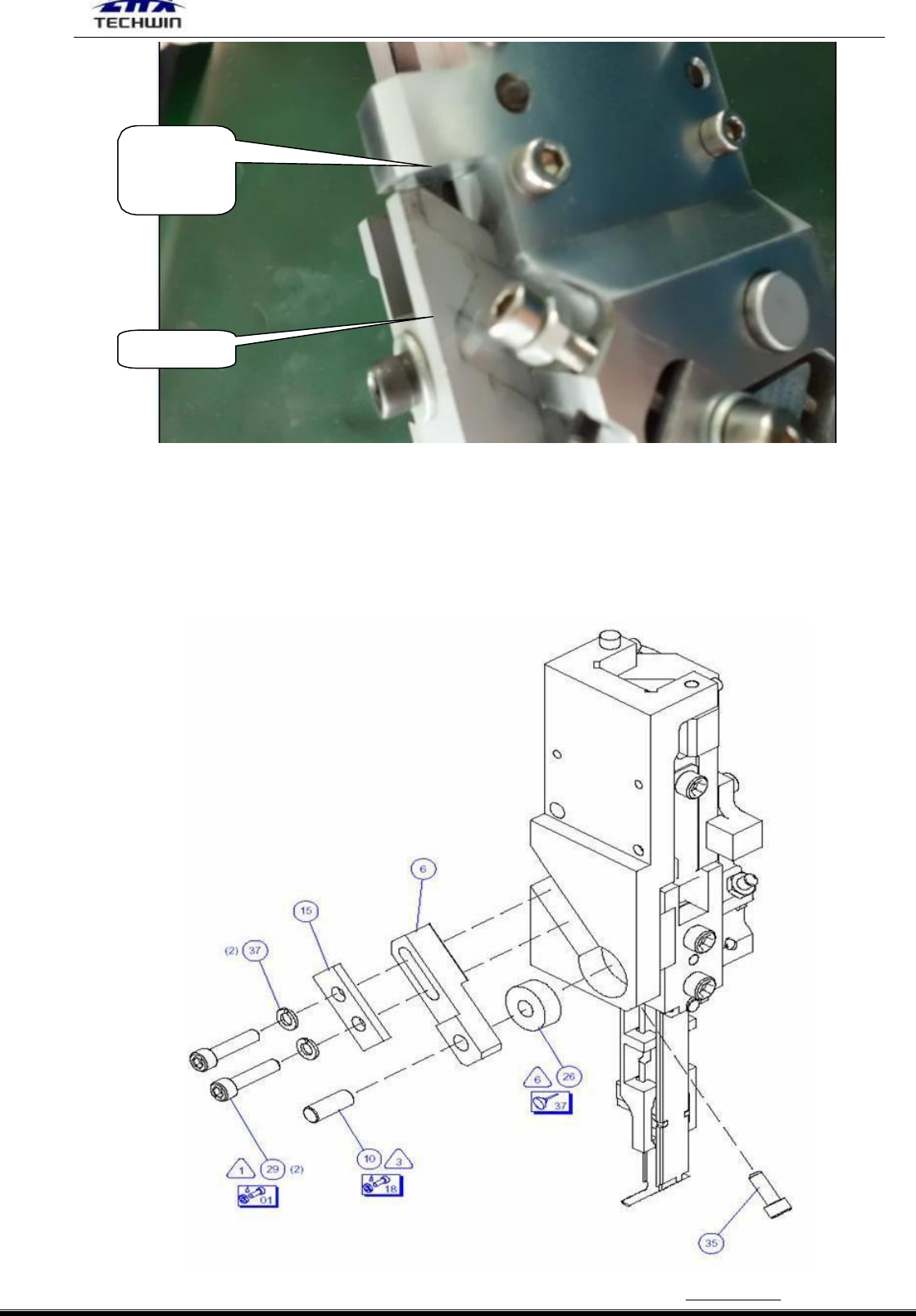

（２）插件头主爪左右有摆动 松开
○
10 偏心销钉下面的机米螺丝(见说明书插件头附图),扭动
图
○
10 销钉可调节主爪松紧，适当调整，使主爪活动顺畅，左右没有摆动。(如上图)
（３）主爪夹不紧 1) 检查
○
29 主爪 (LS1D-13015)、
○
28 左边爪 (LS1D-13014)、
○
27 右边爪
(LS1D-13016)是否磨损,否则要更换。
（4 ) 检查
○
14 弹簧(见说明书插件头附图)是否有张力,否则，要更换。
（5 ）主爪合不拢 A、 检查
○
1 主滑块弹簧(见说明书插件头附图)有没有张力,否则，就要
更换。
B、检查
○
2 夹紧块（见上图）是否磨损，否则，需要更换。
2、CTA 与插件头的高度调整。
首先，要确定
○
29 插件头主爪（LS1D-13015）的底面与 CTA 送料槽片(LS1D-04032)的表面距离要
保持在 0.5mm～1 mm 之间；再调整 H 轴零位检测感应片的位置，先松开感应片固定螺丝，慢慢的
顺时针转动感应片，使 H 轴原点光电开关的指示灯刚好灭，然后锁紧固定螺丝即可。（见下 图）
机器归零位后，链夹底面与插件头主爪底面平行。
