ZHX-R20B /-IN 自 动 下板 立式 插件 机操 作说 明书 - 70 - 深圳市中 禾旭精密机械 有限公司 - 70 - www.zkdi p.com 插件头主爪 0.5—1mm 送料槽片 3、CTA 调整。 1 ） 弯形三 叉推料器（LS1D-04034）的调 整。 调整 合适的 标准 是：弯 形三 叉推 料器 下底面 与链 夹 之间 的间 隙在 0.15mm-0.25mm 之间 。松 开弯形 三叉 推料上 的固定 螺丝，…
ZHX-R20B/-IN 自动下板立式插件机操作说明书-
69
-
深圳市中禾旭精密机械有限公司
- 69 -
www.zkdip.com

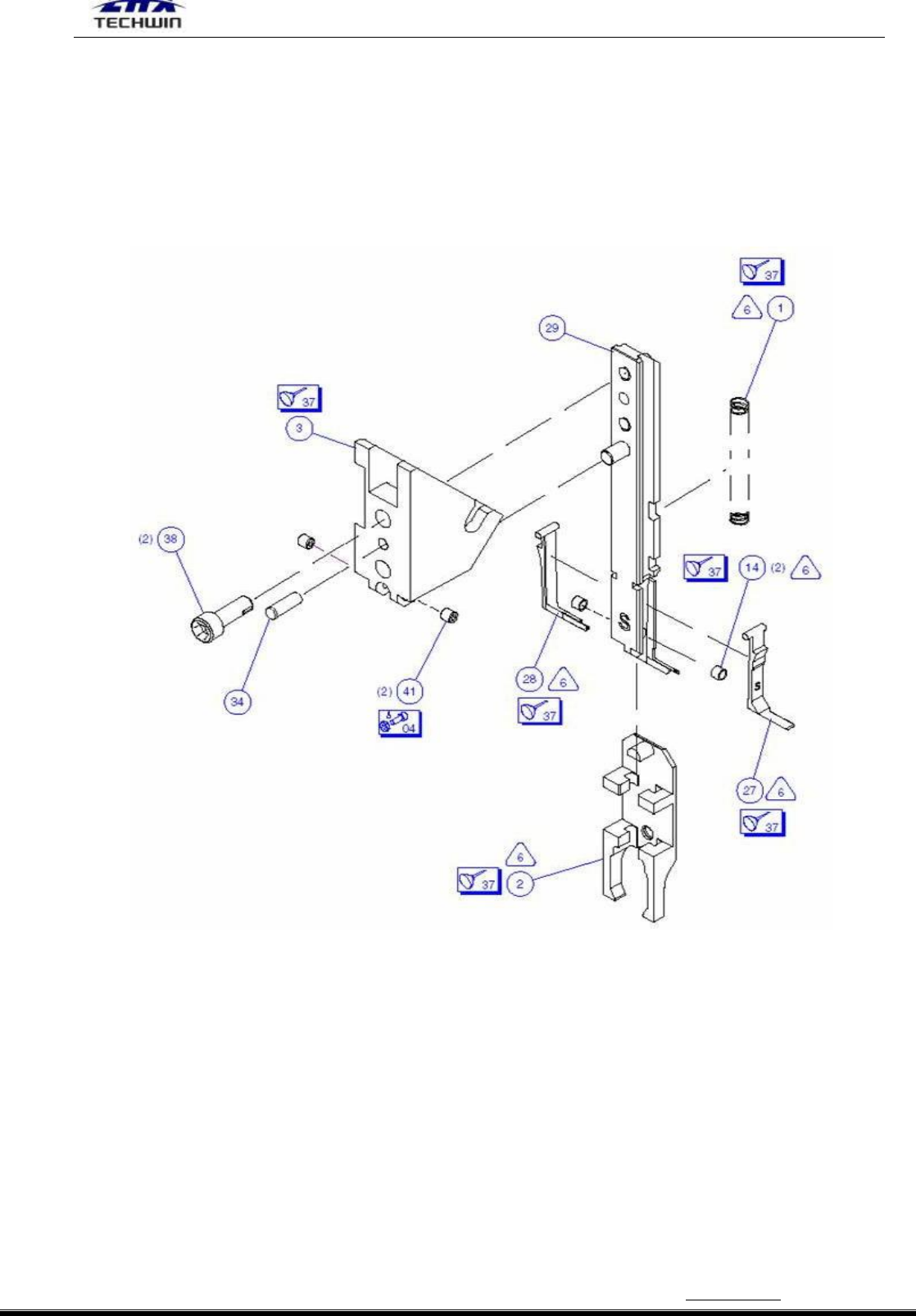

（２）插件头主爪左右有摆动 松开
○
10 偏心销钉下面的机米螺丝(见说明书插件头附图),扭动
图
○
10 销钉可调节主爪松紧，适当调整，使主爪活动顺畅，左右没有摆动。(如上图)
（３）主爪夹不紧 1) 检查
○
29 主爪 (LS1D-13015)、
○
28 左边爪 (LS1D-13014)、
○
27 右边爪
(LS1D-13016)是否磨损,否则要更换。
（4 ) 检查
○
14 弹簧(见说明书插件头附图)是否有张力,否则，要更换。
（5 ）主爪合不拢 A、 检查
○
1 主滑块弹簧(见说明书插件头附图)有没有张力,否则，就要
更换。
B、检查
○
2 夹紧块（见上图）是否磨损，否则，需要更换。
2、CTA 与插件头的高度调整。
首先，要确定
○
29 插件头主爪（LS1D-13015）的底面与 CTA 送料槽片(LS1D-04032)的表面距离要
保持在 0.5mm～1 mm 之间；再调整 H 轴零位检测感应片的位置，先松开感应片固定螺丝，慢慢的
顺时针转动感应片，使 H 轴原点光电开关的指示灯刚好灭，然后锁紧固定螺丝即可。（见下 图）
机器归零位后，链夹底面与插件头主爪底面平行。
ZHX-R20B/-IN 自动下板立式插件机操作说明书-
71
-
深圳市中禾旭精密机械有限公司
- 71 -
www.zkdip.com
千分表
直径0.5mm 的
元件
2） CTA 到插件头行程调整。
（1） 打开操作界面的“诊断”选项。
（2） 选择引脚直径在 0.36mm-0.5mm 之间的元件，并将元件卡在弯形三叉推料器前面的那个
链夹上。
（3） 将千分表的表头与插件头主爪的背面相接触，并轻轻的施加压力给表头，使表的读数
在 0.25mm-0.8mm 范围内变化，再将表的指针归零。
（4） 用“诊断”之“通用输出信号”里的“送料”打出 CTA，调整 CTA 行程的控制螺丝，
使千分表的指针在 0.025mm-0.05mm 之间偏转即可。然后固定行程控制螺丝，退出“诊断”。
3） 气缸回程的调整。
CTA 回程调节合适的标准是：送料槽片（LS1D-04032）与链条护块（LS1D-04022、LS1D-04023）
之间的间隙为 0.52mm。可通过调整 CTA 气缸的光轴与活动接头的伸展长度获得。其目的主要是保
证送料槽片与链条护块之间不会碰撞，以免损坏弯钩。
