ZHX-R20B/-IN 自动下板立式插件机操作说明书-
71
-
深圳市中禾旭精密机械有限公司
- 71 -
www.zkdip.com
千分表
直径0.5mm 的
元件
2） CTA 到插件头行程调整。
（1） 打开操作界面的“诊断”选项。
（2） 选择引脚直径在 0.36mm-0.5mm 之间的元件，并将元件卡在弯形三叉推料器前面的那个
链夹上。
（3） 将千分表的表头与插件头主爪的背面相接触，并轻轻的施加压力给表头，使表的读数
在 0.25mm-0.8mm 范围内变化，再将表的指针归零。
（4） 用“诊断”之“通用输出信号”里的“送料”打出 CTA，调整 CTA 行程的控制螺丝，
使千分表的指针在 0.025mm-0.05mm 之间偏转即可。然后固定行程控制螺丝，退出“诊断”。
3） 气缸回程的调整。
CTA 回程调节合适的标准是：送料槽片（LS1D-04032）与链条护块（LS1D-04022、LS1D-04023）
之间的间隙为 0.52mm。可通过调整 CTA 气缸的光轴与活动接头的伸展长度获得。其目的主要是保
证送料槽片与链条护块之间不会碰撞，以免损坏弯钩。
ZHX-R20B/-IN 自动下板立式插件机操作说明书-
72
-
深圳市中禾旭精密机械有限公司
- 72 -
www.zkdip.com
送料槽片
链条护块 1
间 隙
0.52mm
链条护块 2
4） CTA 送料槽片（LS1D-04032）与夹料片（LS1D-04031）的高度调整。
在调节此部分时先给 CTA 气缸通气，利用“诊断”，让 CTA 推出，调整夹料片（LS1D-04031）
的高度与送料槽片一致。如果其高度调整不好，在工作中常出现的故障现象就是掉料。

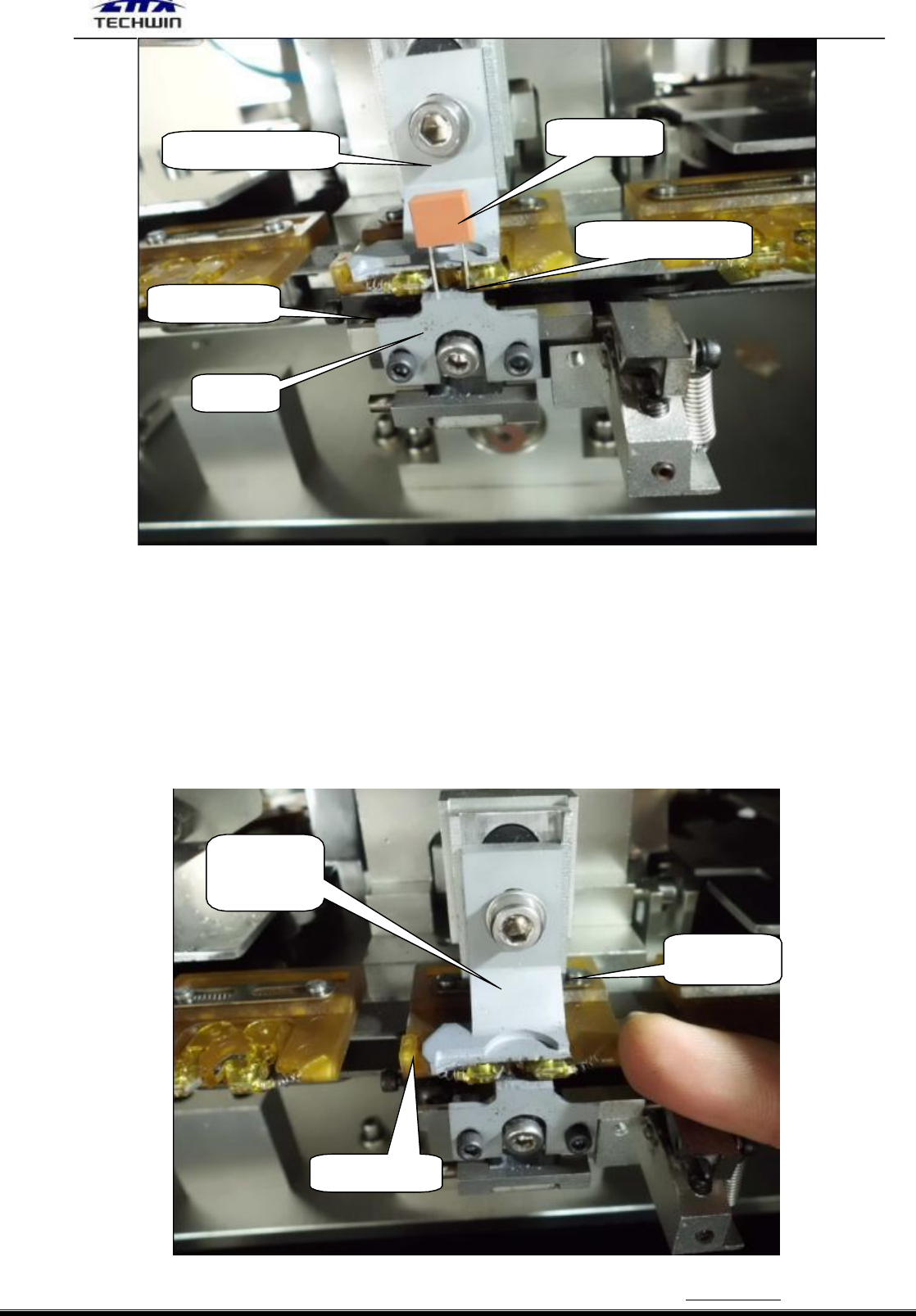

5） CTA 夹料的调整。
（1） 使机器处于待机状态，但要关掉气源。
（2） 将标准元件装到料夹上。
（3） 用手慢慢拉出 CTA,看 CTA 送料槽片（LS1D-04032）、夹料片（LS1D-04031）和弯形三叉
推料器是否同时碰到标准元件的引脚。否则，调整主接触螺丝，使之三个配件同时碰到标准件，
然后锁紧螺丝。这样，CTA 夹料部分调整就已完成了。
送料槽片
夹料片
ZHX-R20B/-IN 自动下板立式插件机操作说明书-
73
-
深圳市中禾旭精密机械有限公司
-
73
-
www.zkdip.com
弯形三叉推料器
标准元件
同时碰到引脚
主接触螺丝
夹料片
6） CTA 与链条的对中调整。
（1） 调好链条位置检测光电开关后，松掉两边链轮张力块的固定螺丝（差 1MM 之内可调）。
（2） 接着，调整右边链轮张力块，使弯形三叉推料器（LS1D-04034）与链夹之间的间隙为 0.8MM，
也就是推料器的左端边和链夹的左端边的内侧贴住后，再用力向左推动链夹，两接触面间的间隙
为 0.8MM。但调整链轮张力块对链条张力影响将很大，所以还须重调张力。然后再调整 CTA与
链夹的间隙，如此反复，直到合适为止。
弯形三叉
推料器
链夹
间隙 0.8mm
