ZHX-R20B/-IN 自动下板立式插件机操作说明书-
76
-
深圳市中禾旭精密机械有限公司
- 76 -
www.zkdip.com

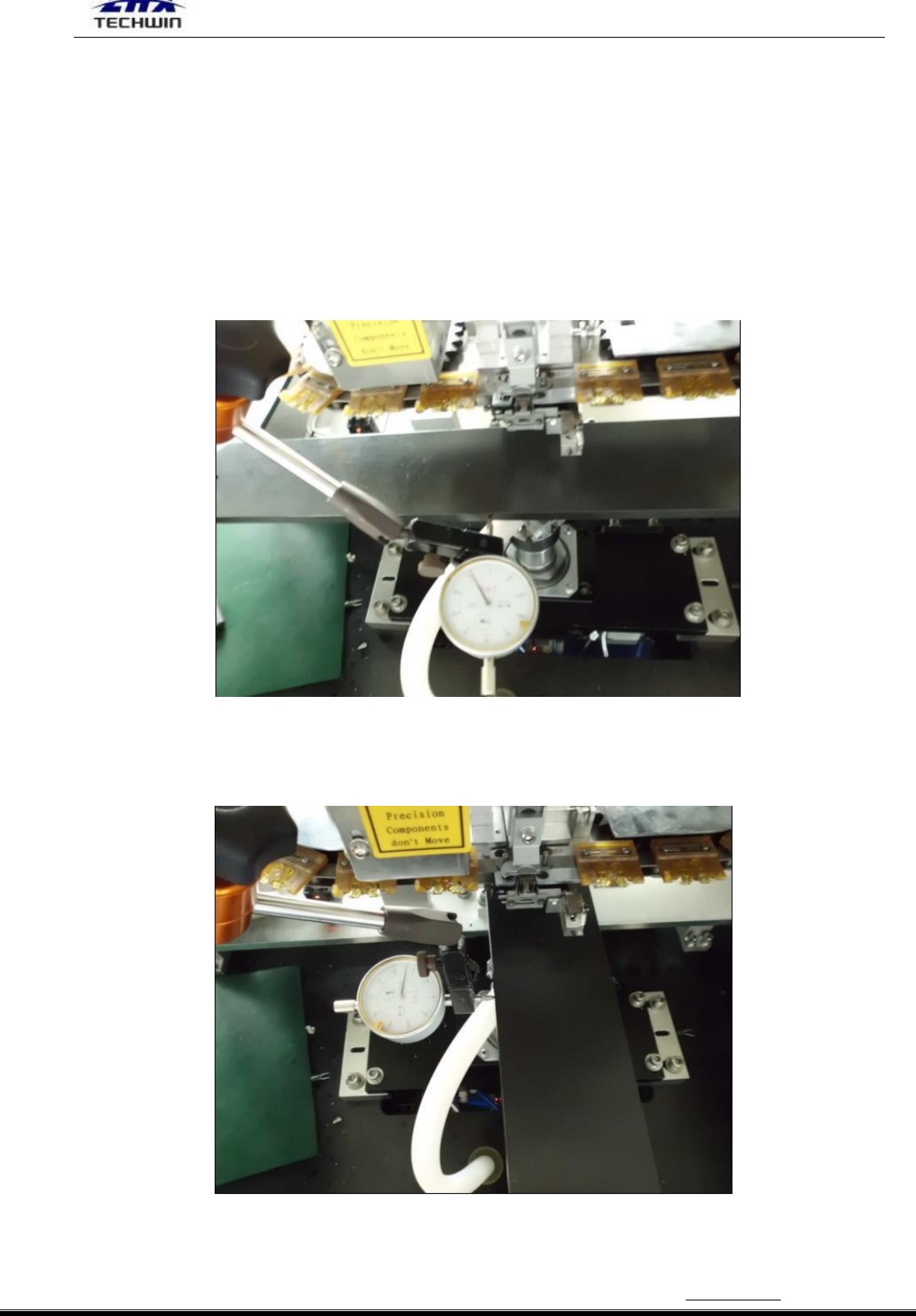

的数值及产生该偏差的位置。
5） 同样，让 Y 轴在 300mm 行程范围内，以 5mm/s 的速度反复移动 。记录下最大偏差的数值
及产生该偏差的位置。
a) 比较在 X 与 Y 轴上所得读数。
（1） 如在相同方向上所有四个读数偏差相同,就需调节 LWGY-00043。
（2） 如果四个读数的偏差值都不一样,第一个调节步骤就是先调节 LWGY-00043，其它的三个步
骤就是调节 LWGY-00059。
（3） 如有一个读数有偏差,而其它三个一样，只需调节 LWGY-00059。
ZHX-R20B/-IN 自动下板立式插件机操作说明书-
77
-
深圳市中禾旭精密机械有限公司
- 77 -
www.zkdip.com

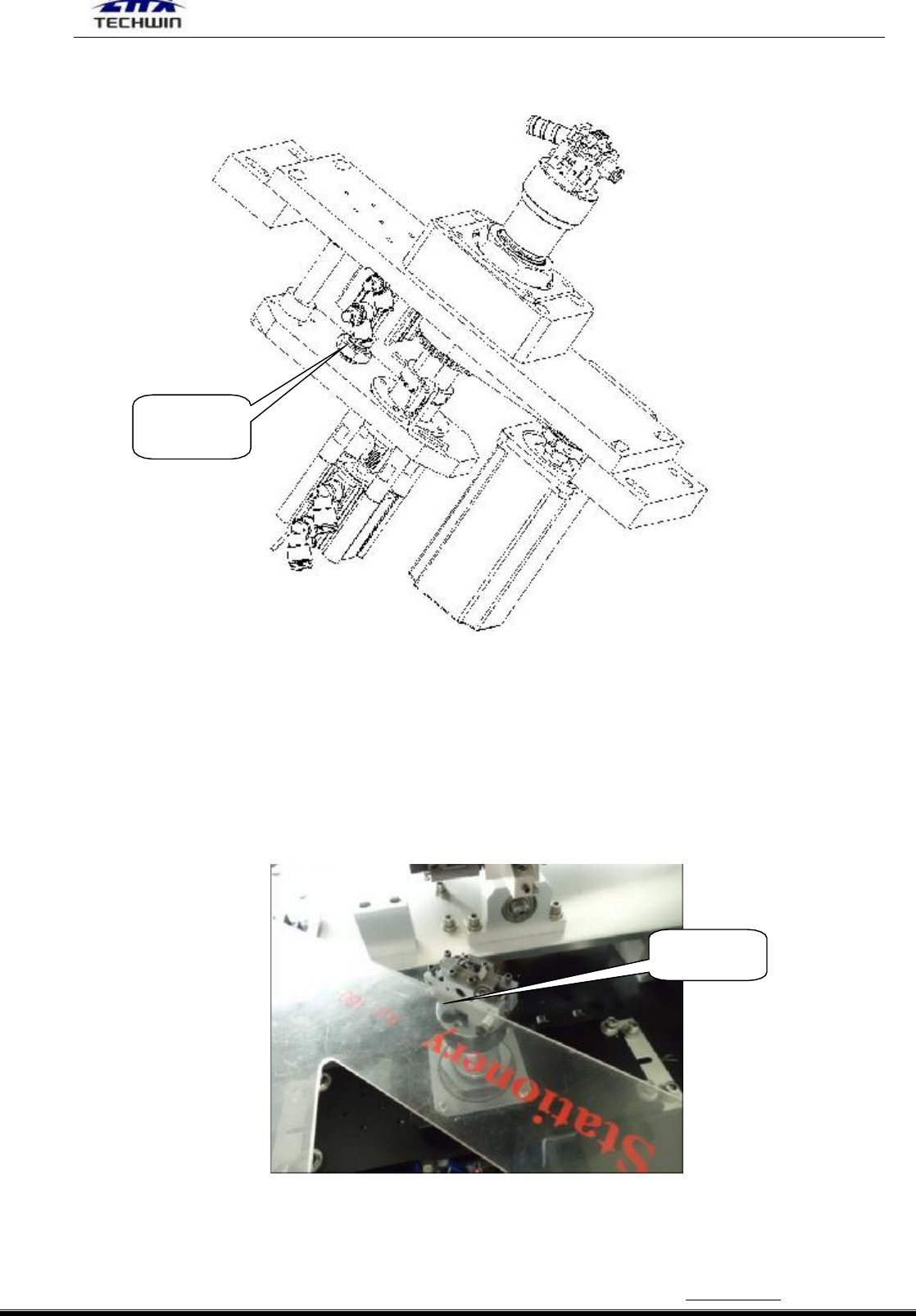

6、底座调整。
1） 底座高度调整。（参见下图）
松开底座气缸 22 的螺母，调节气缸的行程，顺时针底座下降，逆时针底座上升。
2） 剪脚头零度调整。（参见下图。）
（1) 夹具为 25mmx25mm 的等腰三角尺。
（2) 拆下剪脚头本体上的废料盖子
○
22 。用“诊断”来执行，让等腰三角尺 90
0
一边放在圆盘边
上，跑动Y 轴，使等腰三角尺 45
0
的一边（斜边）跟剪脚头本体装废料盖子的一面平行为 0
0
，
然后松开零位光电开关检测板，调整其位置，使光电开关指示灯刚好灭，锁紧检测板即可。
3） 剪脚头位置调整。（参见下图。）
22 的开口
扳手
平行为 0
0
ZHX-R20B/-IN 自动下板立式插件机操作说明书-
78
-
深圳市中禾旭精密机械有限公司
- 78 -
www.zkdip.com

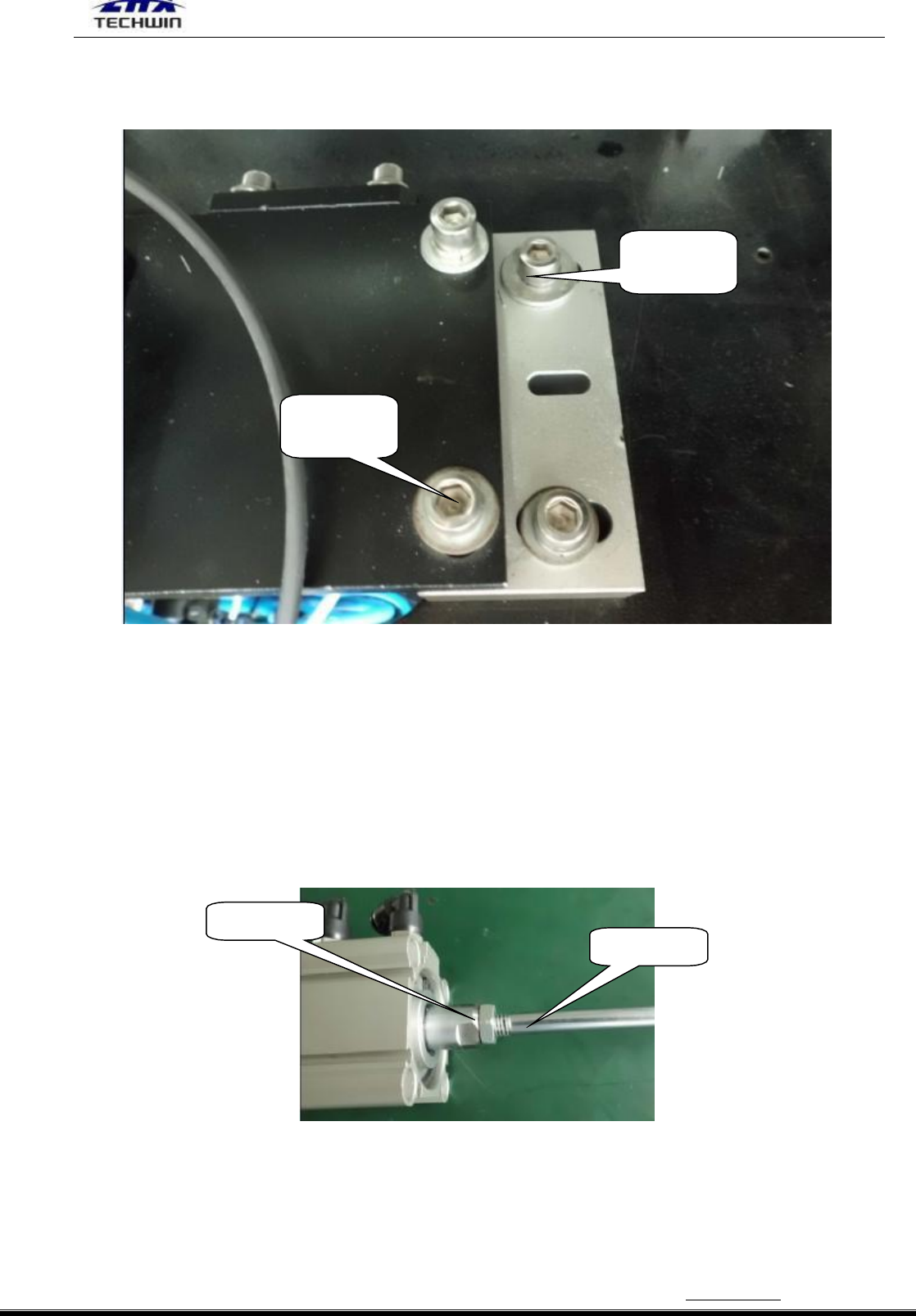

（1)松开
○
10 剪脚底板上的四个螺丝 1，可以前后调动剪脚头位置。
（2)松开
○
9 垫块（LS1D-07014）上的四个螺丝 2，可以左右调动剪脚头位置。
4） 剪脚气缸行程调整。（参见下图。）
（1) 关掉气源，拔掉
○
34 气缸上的气管，松掉尾部的四个螺丝，可以把气缸取下。
（2）松开
○
34 气缸连杆上的螺母（M6），可调节行程。顺时针方向转动连杆为调短，逆时针方
向转动连杆为调长。调节标准为：气缸连杆顶端与剪脚头滑块螺杆底端相接触。调好后锁紧 M6
螺母。（一般连杆有效长度为 17.5-17.8mm。）
5） 剪脚头常见故障的排除方法。
（1） 引脚剪不断 A、 剪脚刀磨损,更换剪脚刀。
B、 剪脚行程过短,松开 M6 螺母（见上图），可调行程长短。
调左右的
螺丝 2
调前后的
螺丝 1
M8 螺母
气缸连杆
