ZHX-R20B/-IN 自动下板立式插件机操作说明书-
77
-
深圳市中禾旭精密机械有限公司
- 77 -
www.zkdip.com
6、底座调整。
1） 底座高度调整。（参见下图）
松开底座气缸 22 的螺母，调节气缸的行程，顺时针底座下降，逆时针底座上升。
2） 剪脚头零度调整。（参见下图。）
（1) 夹具为 25mmx25mm 的等腰三角尺。
（2) 拆下剪脚头本体上的废料盖子
○
22 。用“诊断”来执行，让等腰三角尺 90
0
一边放在圆盘边
上，跑动Y 轴，使等腰三角尺 45
0
的一边（斜边）跟剪脚头本体装废料盖子的一面平行为 0
0
，
然后松开零位光电开关检测板，调整其位置，使光电开关指示灯刚好灭，锁紧检测板即可。
3） 剪脚头位置调整。（参见下图。）
22 的开口
扳手
平行为 0
0
ZHX-R20B/-IN 自动下板立式插件机操作说明书-
78
-
深圳市中禾旭精密机械有限公司
- 78 -
www.zkdip.com
（1)松开
○
10 剪脚底板上的四个螺丝 1，可以前后调动剪脚头位置。
（2)松开
○
9 垫块（LS1D-07014）上的四个螺丝 2，可以左右调动剪脚头位置。
4） 剪脚气缸行程调整。（参见下图。）
（1) 关掉气源，拔掉
○
34 气缸上的气管，松掉尾部的四个螺丝，可以把气缸取下。
（2）松开
○
34 气缸连杆上的螺母（M6），可调节行程。顺时针方向转动连杆为调短，逆时针方
向转动连杆为调长。调节标准为：气缸连杆顶端与剪脚头滑块螺杆底端相接触。调好后锁紧 M6
螺母。（一般连杆有效长度为 17.5-17.8mm。）
5） 剪脚头常见故障的排除方法。
（1） 引脚剪不断 A、 剪脚刀磨损,更换剪脚刀。
B、 剪脚行程过短,松开 M6 螺母（见上图），可调行程长短。
调左右的
螺丝 2
调前后的
螺丝 1
M8 螺母
气缸连杆
ZHX-R20B/-IN 自动下板立式插件机操作说明书-
79
-
深圳市中禾旭精密机械有限公司
- 79 -
www.zkdip.com

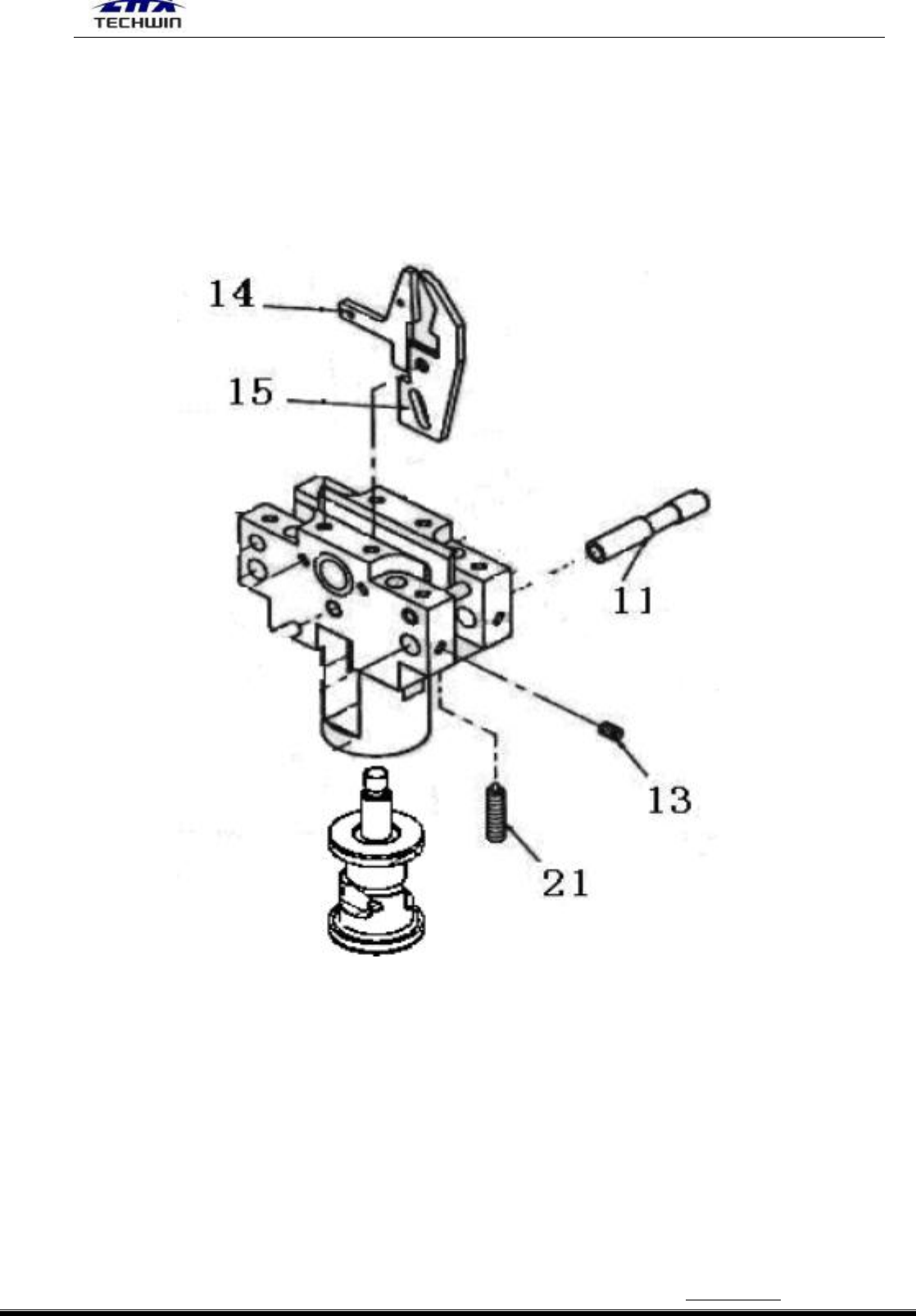

C、剪脚头有废料,清洗剪脚头（见下图）。
（2） 感应不良 A、用万用表测试电压是否正常。
B、用万用表测试剪脚头是否接地。
C、感应杆和剪脚刀之间间距过小或过大，松开
○
13 螺丝(见下图)，可转动
○
11 感
应杆来调节感应杆与剪脚刀的间距，直到合适为止。
7、插件头与底座对中的调整。
1） 用上述第一条---插件头调整方法来确认插件头正常，用第六条---底座调整来确认剪脚
头正常。
2） 将标准元件装上插件头主爪上，将插件头下插、底座上升，用上述第一大条第 3 步的 1、
2 点的调节方法可调整底座和插件头的中心位置。就是将剪脚头上的三个刀口中心对准标准元
件的三个引脚。
