ZHX-R20B /-IN 自 动 下板 立式 插件 机操 作说 明书 - 81 - 深圳市中 禾旭精密机械 有限公司 - 81 - www.zkdi p.com 链条 间 隙 0.2mm 链条护块 间 隙 不 小 于 0.25mm 三槽送料片 10、切纸带站位的调整。 1）链条与切纸带站位的位置调整。 （1） 机器链 条在 正 常的 零位 位置 时， 松开 ○ 2 纸 带 站 位 连 接块 （LS1D-09002） 上的四个螺丝， 可…
ZHX-R20B/-IN 自动下板立式插件机操作说明书-
80
-
深圳市中禾旭精密机械有限公司
- 80 -
www.zkdip.com
剪脚头上的三个刀口中心，对
住标准元件三个脚
8、链条张力调整。
1）链条张力合适的标准是：将压力计顶端顶住张力调节链轮张力右块（LS1D-04013）与链轮
张力左块（LS1D-04012）间的链条的中间位置，使压力计读数为 ，链条被压下 毫米。
2）调整时要先松开张力调节链轮的固定座（LS1DLZ-05006）上的螺丝，当要增大张力时，就
要慢慢向后移动固定座；反之，向前。调整完毕，要再次测试，如果达不到上述标准，就要再
次调整。

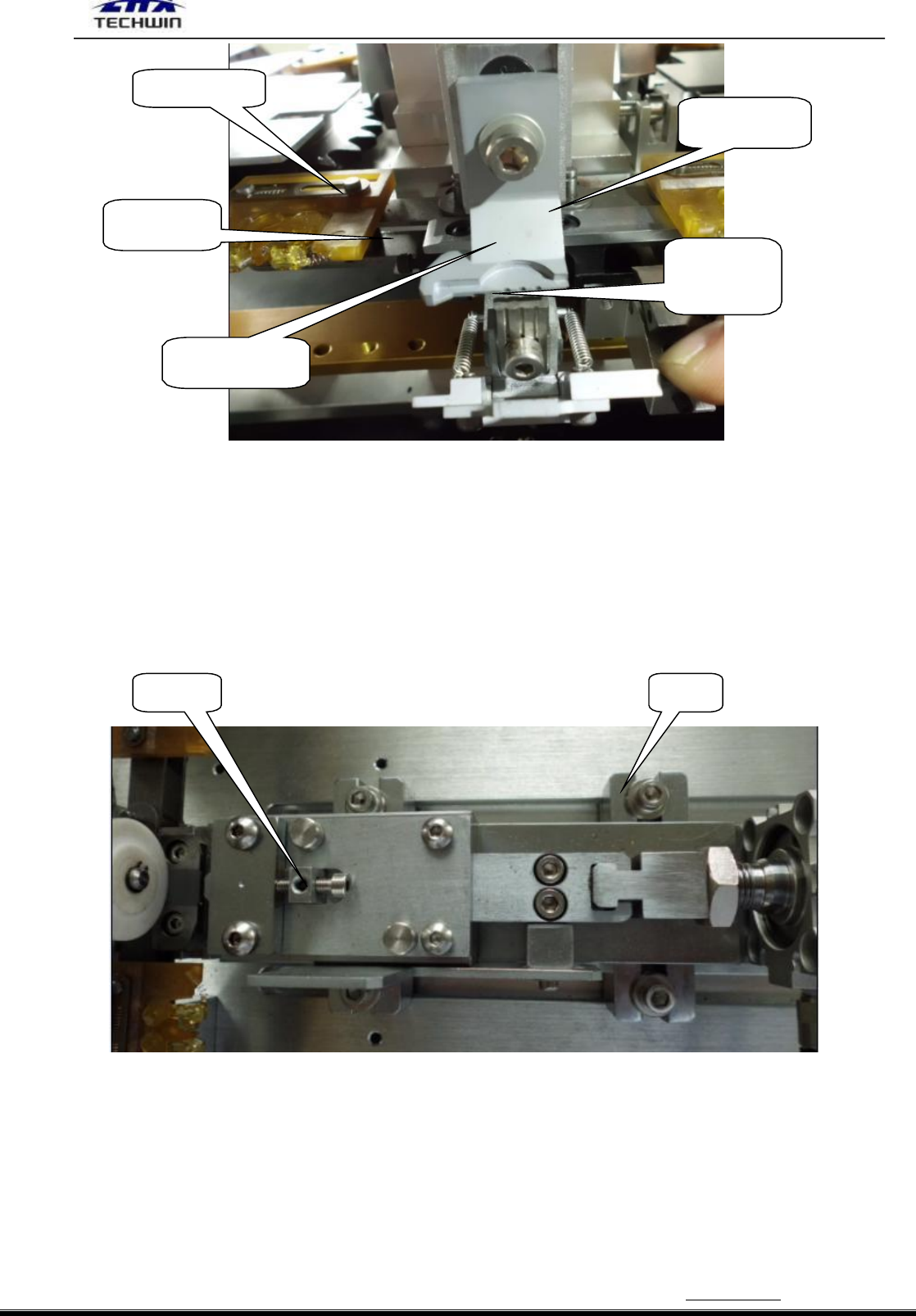

9、CTA 链条护块调整。
首先使机器处于待机状态，然后安装链条护块，使之与链条之间的间隙为 0.2MM。且要保证
链条护块与三槽送料片之间的间隙不小于 0.25MM。若不合适还需重新调节 CTA 气缸冲程。
螺丝
ZHX-R20B/-IN 自动下板立式插件机操作说明书-
81
-
深圳市中禾旭精密机械有限公司
- 81 -
www.zkdip.com
链条
间隙 0.2mm
链条护块
间隙不小
于 0.25mm
三槽送料片
10、切纸带站位的调整。
1）链条与切纸带站位的位置调整。
（1）机器链条在正常的零位位置时，松开
○
2 纸带站位连接块（LS1D-09002）上的四个螺丝，
可以左右、前后调节切纸带站位的位置。
图 A
（ 2）关掉机器气源，用手将切纸带站位滑块拉出一半（即让气缸伸出行程的 1\2），左右
调动站位，使其竖向中轴线与链条垂直，而且纸带站位直叉（30920904）中心对准链夹的中心。

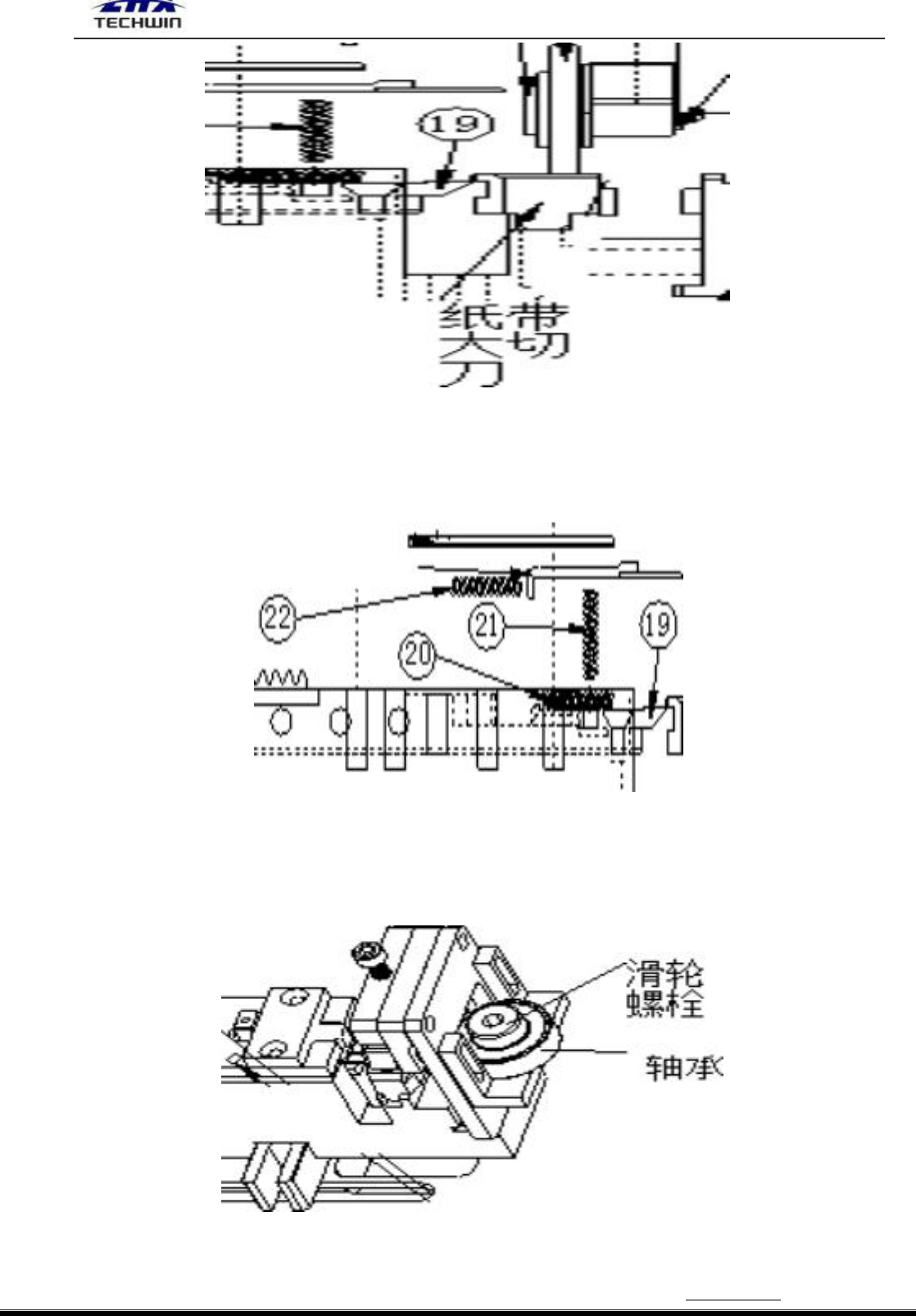

2）纸带站位自身调整。
（1） 元件引脚被切后，有披锋：更换纸带切刀的④大切刀。
螺丝
螺丝
