ZHX-R20B /-IN 自 动 下板 立式 插件 机操 作说 明书 - 82 - 深圳市中 禾旭精密机械 有限公司 - 82 - www.zkdi p.com （2） 元 件 引 脚 被 切 后 ， 引 脚 有 长 短 ： 纸 带 站 位 跟 链 夹 不 对 中 ， 松 开 ② 纸 带 站 位 连 接 块 (LS1D-09002) 上面的四个螺丝可左右调节（见上述图 A）。 （3） 元件引脚被切后，引 脚上带纸皮：更换 ○ 21 弹…
ZHX-R20B/-IN 自动下板立式插件机操作说明书-
81
-
深圳市中禾旭精密机械有限公司
- 81 -
www.zkdip.com
链条
间隙 0.2mm
链条护块
间隙不小
于 0.25mm
三槽送料片
10、切纸带站位的调整。
1）链条与切纸带站位的位置调整。
（1）机器链条在正常的零位位置时，松开
○
2 纸带站位连接块（LS1D-09002）上的四个螺丝，
可以左右、前后调节切纸带站位的位置。
图 A
（ 2）关掉机器气源，用手将切纸带站位滑块拉出一半（即让气缸伸出行程的 1\2），左右
调动站位，使其竖向中轴线与链条垂直，而且纸带站位直叉（30920904）中心对准链夹的中心。
2）纸带站位自身调整。
（1） 元件引脚被切后，有披锋：更换纸带切刀的④大切刀。
螺丝
螺丝
深圳市中禾旭精密机械有限公司
ZHX-R20B/-IN 自动下板立式插件机操作说明书-
83
-
-
83
-
www.zkdip.com

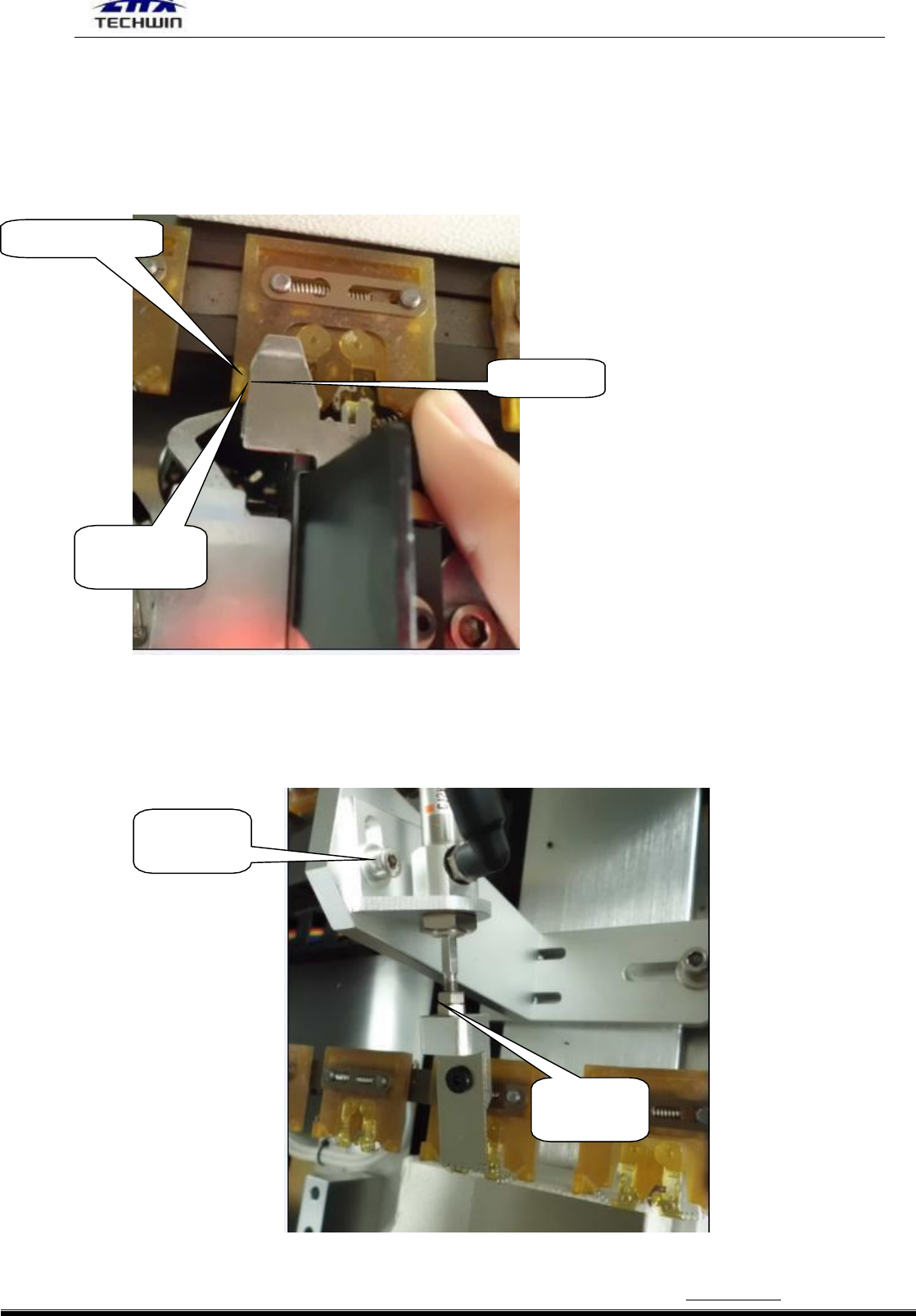

11、分配头与链条位置的调整。
1） 机器链条在正常零位时，松开分配头的固定螺丝，可左右调整分配头的位置。
2） 关掉机器气源，用手推出分配头叉片，让叉片左边碰到链夹挡边的左边位置，然后用手
往左边推动链夹到极限位置，看刚才碰到一起的两边的间隙是否变为在 0.6mm-0.8mm 之间， 否
则，按上述 1 的方法调整，并锁紧螺丝。（参见下图）
12
、链条与铲废料装置位置调整。
1 )机器链条在正常零位时，松开铲料铲料气缸固定座 2（LS1D-09028）上的螺丝，可以前后调
整，松开铲料安装板（LS1D-09032）上的螺丝可左右调整。(如图)
链夹挡边
叉片左边
0.6mm—0.8
mm 的间隙
调前后的
螺丝
调左右的
螺丝
