2)调整
○
6 料槽和
○
7 料槽固定座前后、左右的位置，使
○
5 铲料片（LS1D-09030）的中心对准链
夹的中心即可。
3 )松开
○
7 料槽固定座螺丝可前后调整
○
6 料槽（LS1DTB-09045）位置，使料槽顶端位置距
离链条有 8mm-10mm 即可。
13、压料机构调整。
1) 松开
○
68 压料转动轴承座 1 上的螺丝可前后调整主齿轮的位置，调整到
○
73 H 轴传动主齿轮
（LS1D-06038）和从动齿轮紧密啮合，而且从动齿轮能上下顺畅的活动，然后锁紧螺丝。（如
下图）
铲料片
铲料片的中心对
链夹
正料夹的中心。
链条
8—10mm
料槽
ZHX-R20B/-IN 自动下板立式插件机操作说明书-
85
-
深圳市中禾旭精密机械有限公司
- 85 -
www.zkdip.com
P 轴传动
从动齿轮
螺丝
P 轴传动
主齿轮

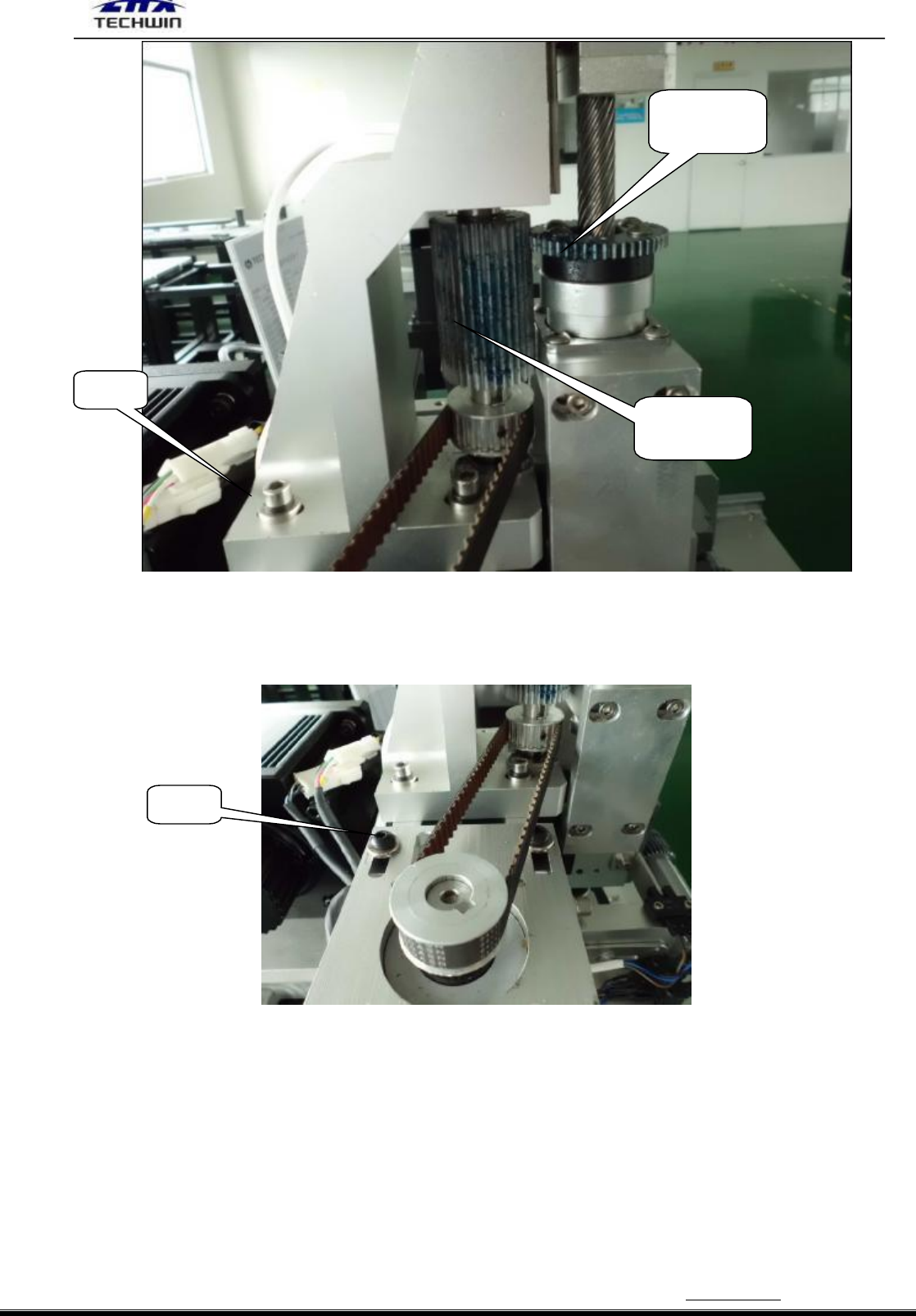

2)同步带张力的调整。张力合适的标准为：在同步带的中间施加 公斤的压力，同步带要压下
毫米。调整时，先松开
○
66 马达座（LS1D-06030）上的固定螺丝，左右移动马达座，从而增大
和减小同步带张力，最后锁紧固定螺丝。
螺丝
14、分配头的调整。
1）分配头冲程的调整。
调整过程：
松开
○
25 站头气缸配套螺母，用尖嘴钳拧气缸活塞轴可调节送料行程，顺时针为缩短，逆时针为
增加，调整到气缸活塞轴完全伸出时，分配头前端夹住的料在用手上下拉动时不松不紧即可。注:脚
弯掉料为行程过长。
ZHX-R20B/-IN 自动下板立式插件机操作说明书-
86
-
深圳市中禾旭精密机械有限公司
-
86
-
www.zkdip.com
气 缸 配
套螺母
气 缸 活
塞轴
气缸
2)

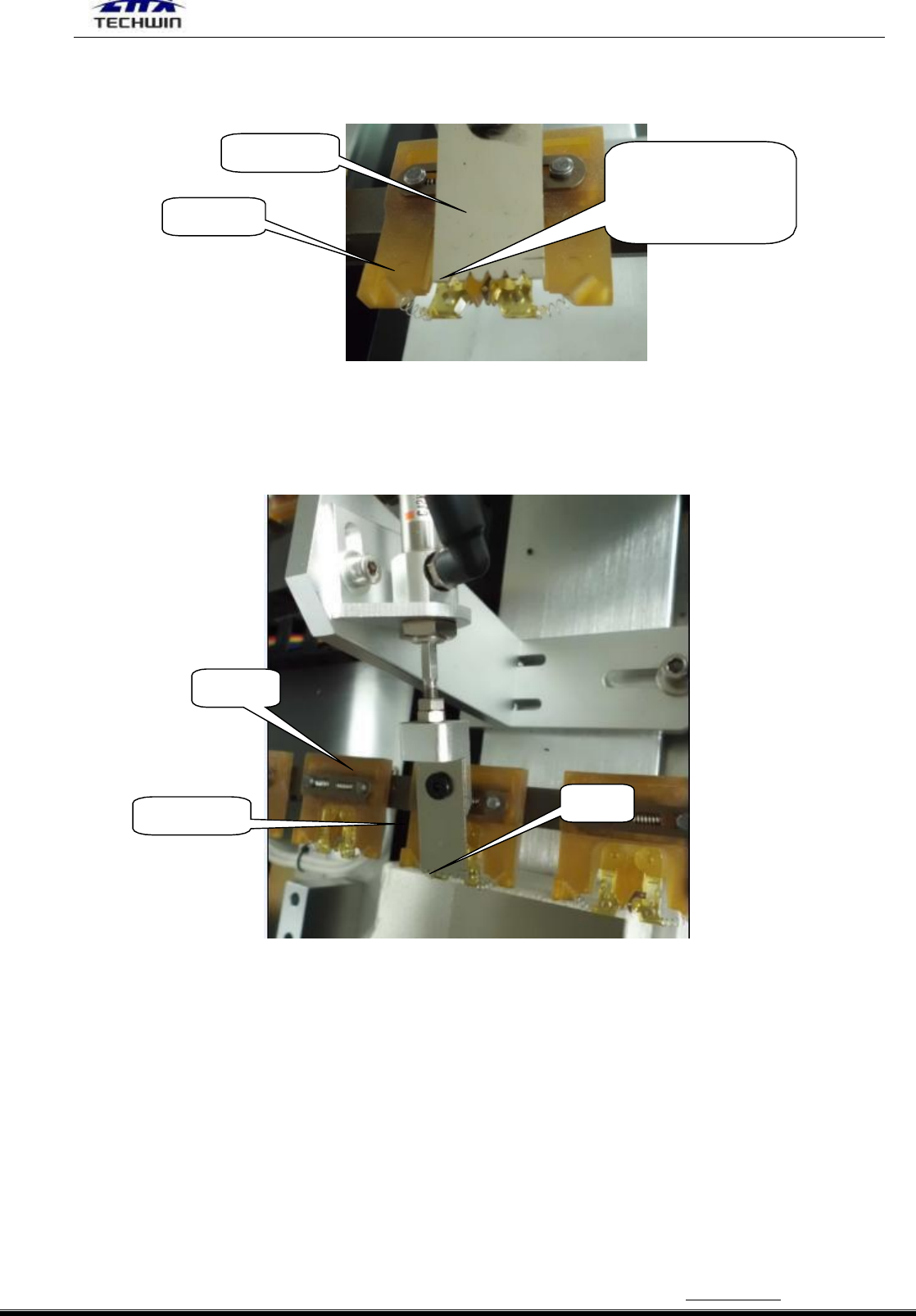

分配头推块间隙的调整。
作此调整的前提是：分配头冲程调整完毕，推块之间干净无脏物。
调整方法：

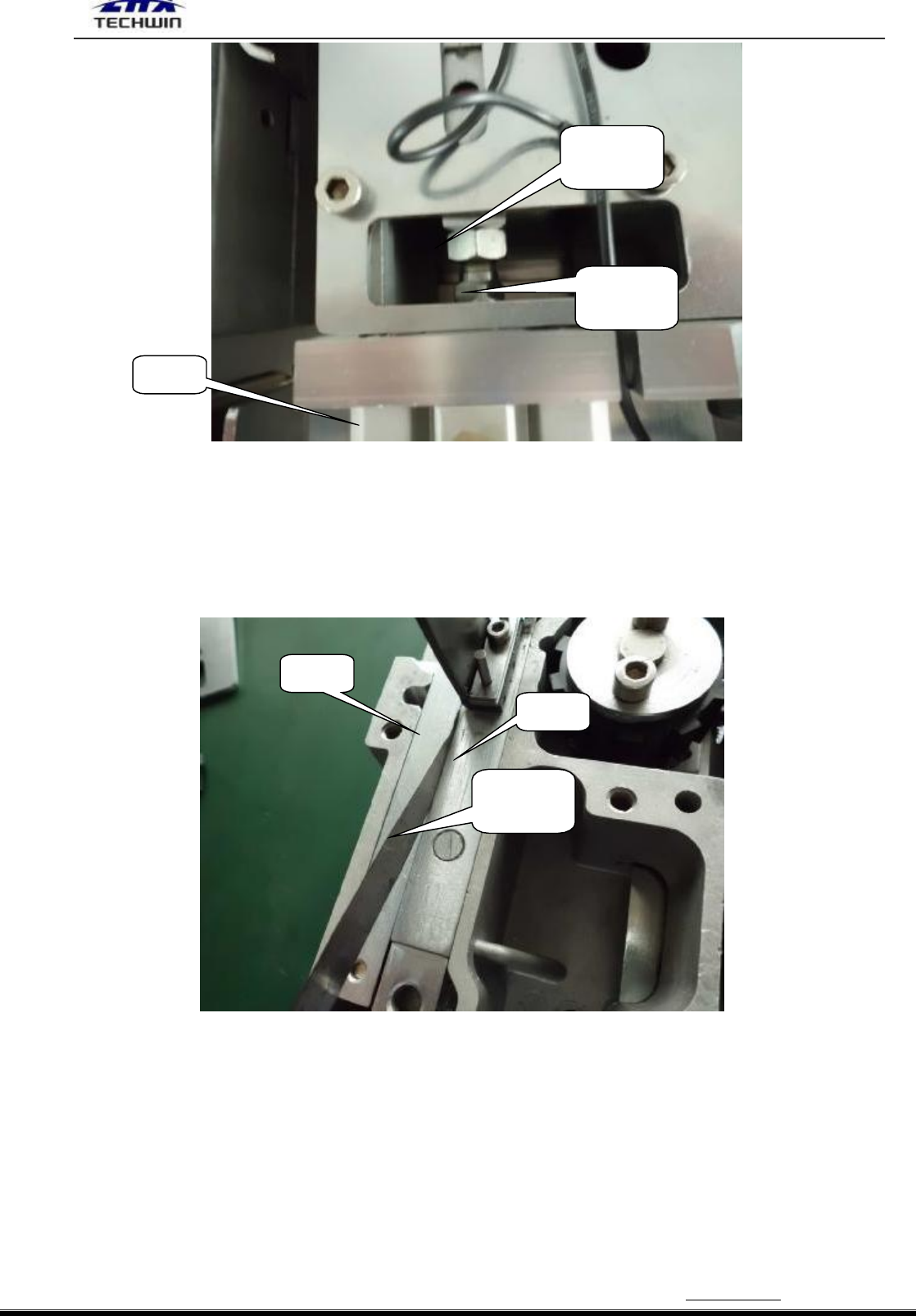

（1）拆除分配头上部的盖板，用 0.025mm 塞尺插入推块与滑块之间。如下图所示：
（2）调整调节螺钉，使塞尺在推块与本体间基本上能够移动，其间隙为 0.025mm。
3）
分配头切纸刀的调整。
作此调整的前提是：分配头冲程调整完毕，分配头推块的间隙调整完毕。
（1） 使用推销推动滑块前移，直到切刀 1 与切刀 2 相碰为止。
（2） 使用塞尺检查二把切刀之间的间隙，如果间隙为 0.038mm，则没有调整的必要，否则按下列
滑块
推块
0.025mm
塞尺
