ZHX-R20B/-IN 自动下板立式插件机操作说明书-
87
-
深圳市中禾旭精密机械有限公司
-
87
-
www.zkdip.com
步骤调整：
A、松掉固定的六角螺钉 1 和 2。
B、逆、顺时针转动螺钉 2，分别可以左右移动固定座，从而增大或减小切刀间的间隙，然后再调
整调节螺钉改变其间隙达到 0.038mm。
C、锁紧螺钉 1 和 2。（参见下图。）
4) 反转棘爪（棘爪 2）与止位销的调整。（参见下图。）
作此调整的前提是：分配头自机器上拆卸下来。
（1） 手动操作分配头，使棘轮转动，并反复检查，找出棘爪 1 的端面与止位销之间间隙最小的
齿位，并作上标记，松开固定偏心轴的螺丝 。
（2） 手动操作使棘轮再次转动，待转到有记号的位置与棘爪 2 接触时停止转动。
（3） 用一字螺丝刀旋转偏心轴，增加棘爪 2 的端面与棘轮间的间隙。
（4） 把一个厚度为 0.05mm 的塞尺放入棘爪 2 的端面与棘轮间。
（5） 旋转偏心轴，直到塞尺在棘爪 2 与棘轮间不能轻易的移动。
（6） 调整好后锁紧偏心轴的固定螺丝。
间 隙 为
0.038mm
切刀 1
切刀 2
固定座
螺 钉
螺钉 2
ZHX-R20B/-IN 自动下板立式插件机操作说明书-
88
-
深圳市中禾旭精密机械有限公司
- 88 -
www.zkdip.com

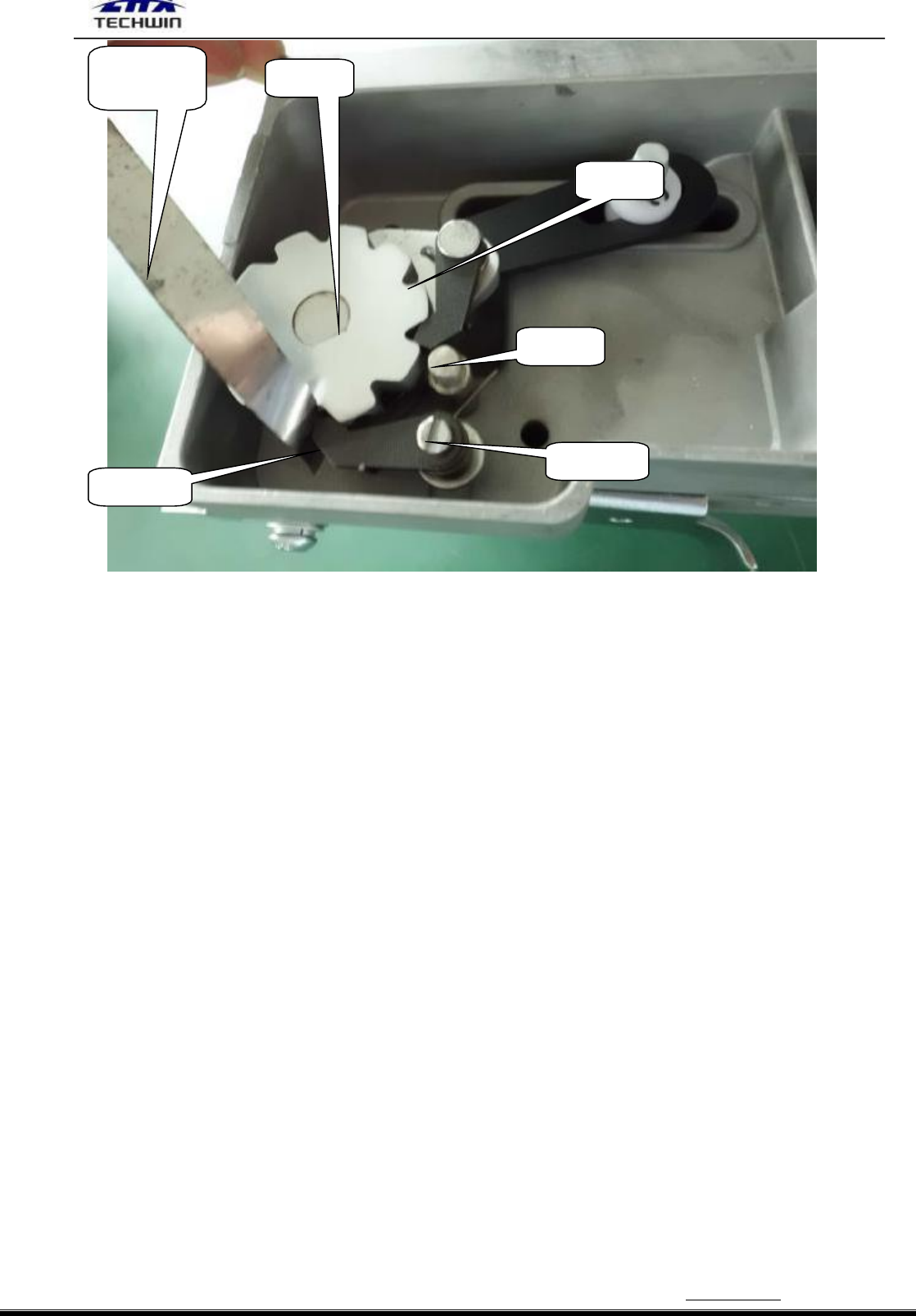

0.05mm 的
塞尺
棘轮
棘爪 2
止位销
偏心轴
棘爪 1
5)
元件对叉片槽中心的调整。
作此调整的前提是：分配头冲程调整完毕，反转棘爪与止位销调整完毕，机器处于待机状态。
使用的工具：专用调节扳手。
调整过程：
（1） 先把料带装入分配头，让送料轮将原件送到叉片前方。
（2） 关气，用推销推上叉片，直到元件与叉片接触为止。
（3） 检查元件引脚是否位于叉片槽的中心。
（4） 如元件没有位于槽中心，松掉送料轮上的两个紧固螺钉。
（5） 用手转动送料轮，使元件脚位于槽中心。
（6） 用分配头专用调节扳手，使送料轮原位不动，紧固螺钉。（附图）
ZHX-R20B/-IN 自动下板立式插件机操作说明书-
89
-
深圳市中禾旭精密机械有限公司
- 89 -
www.zkdip.com

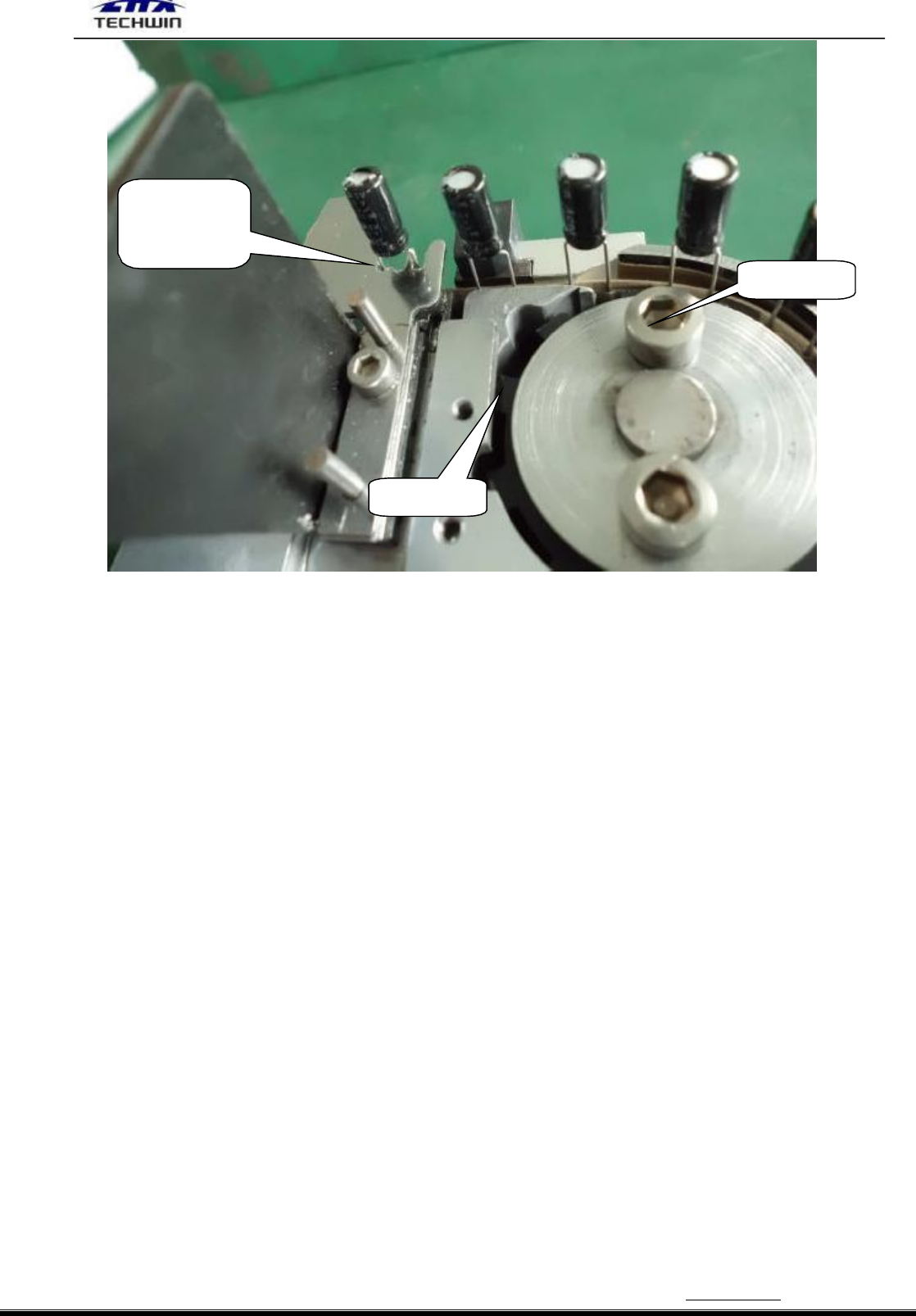

元件脚要位
于叉片槽的
中心
紧固螺钉
送料轮
6)
分配头叉片与链夹的对中调整。
调整前提是：元件对叉片槽中心的调整完毕，分配头冲程的调整完毕。
使用得工具：30‰标准校具。
调整过程：
（1） 从送料轮上拆下料带。
（2） 用推销推上推块，使叉片尽量前移。
（3） 把 30‰标准校具放入元件传送链夹挡边与推片之间，如需校正，用专用 T 形扳手松开分
配头紧固螺钉，左右移动分配头，把链夹往左推，使得 30‰标准校具的两表面分别与元件传送
链夹挡边和分配头叉片的左边刚好接触。
（4） 取出 30‰标准校具，锁紧螺钉。
（5） 让叉片重复推出、回位，并再次检查是否达到上述标准，否则，重复上述调整。参见下图：
