15、 数值上的调整。
单击 设置 弹出下拉菜单。包括有设备参数和元件参数二个部分。（如下图）
1) 设备参数（如图）：
机器的所有参数调整都在“设备参数”里进行，包括相机位置 CX 和 CY、H 插深补偿 HL、
推料补偿 PL、转角补偿 HR/BR、停机位置 X/Y、正（TCW）/反（TCCW）转台补偿、Push 速度、
Chain 速度、旋转补偿 RX/RY、相机亮度调节等。当修改了其中的参数后点击应用、保存再点返回
即可。
元件参数是插入的元件描述的集合，它是将插件程序中所有元件按一定的归
类并描述元件体特征。
相机位置 CX： X 轴方向相机零点位置。
相机位置 CY： Y 轴方向相机零点位置。

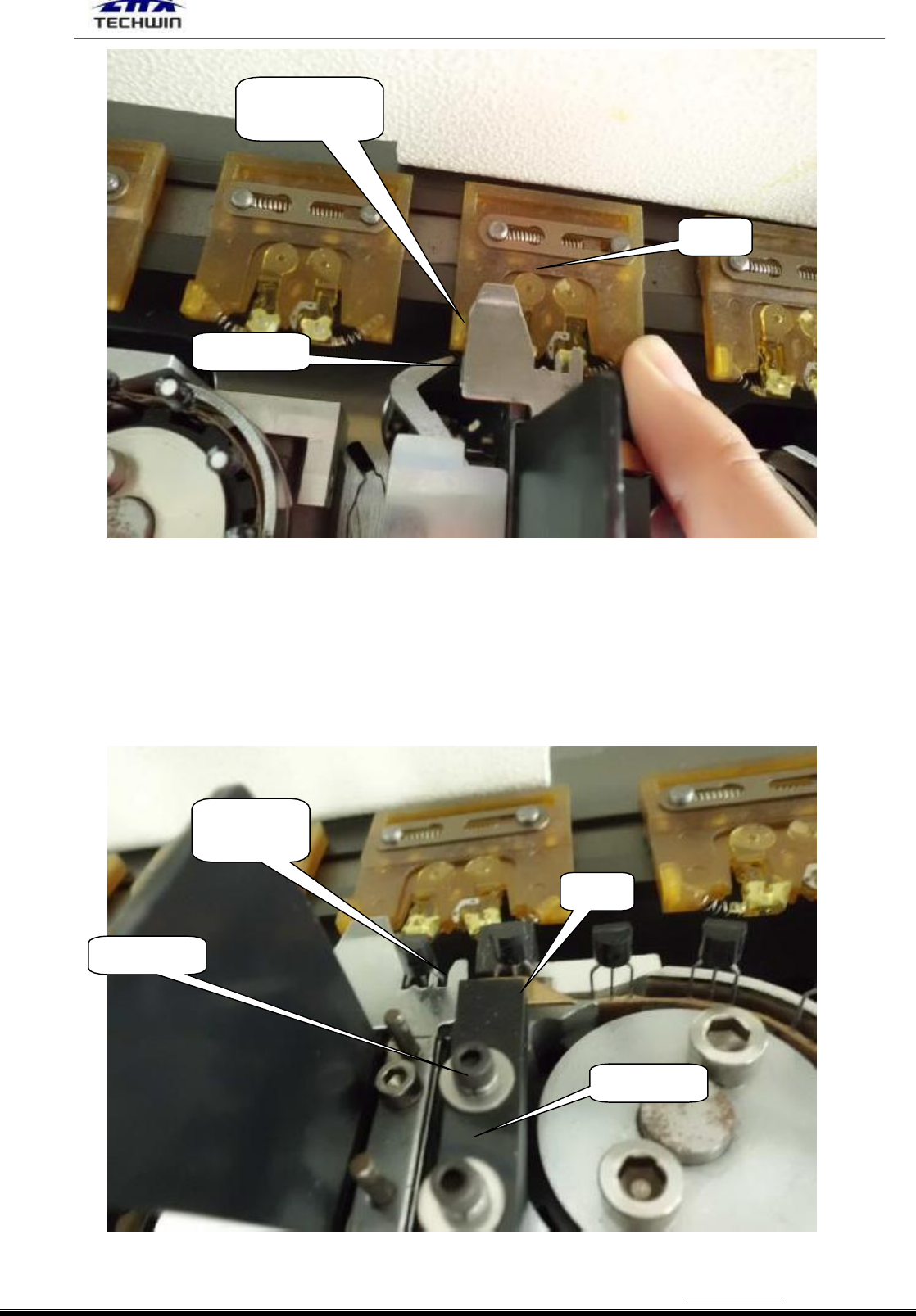

H 插深补偿 HL： 插件头下插到 PCB 板深度补偿。
推料补偿 PL： 推料杆下压的行程补偿。
H 转角补尝 HR： 插件头下插时的转角补偿
B 转角补尝 BR： 底座上升剪脚时的转角补偿
正转台补尝时间： 正方向马达旋转时间补偿。
逆转台补尝时间： 反方向马达旋转时间补偿。
停机位置 X： X 轴方向插件头停机位置。（22860 为工作台中心坐标）
停机位置 Y： Y 轴方向插见头停机位置。（22860 为工作台中心坐标）
ZHX-R20B/-IN 自动下板立式插件机操作说明书-
92
-
深圳市中禾旭精密机械有限公司
-
92
-
www.zkdip.com
正/负旋转补偿 RX： 当准备下插的元件需要转角度，而转角度后实际坐标与相机捕捉到的
位置的 X 坐标有偏差时，可以通过此参数来调整。
正/负旋转补偿 RY： 当准备下插的元件需要转角度，而转角度后实际坐标与相机捕捉到的
位置的 Y 坐标有偏差时，可以通过此参数来调整。
Push 速度： 机器下压料的速度调节。
链条速度： 机器链条运行的速度调节。
相机亮度调节： 可以调节相机光源的亮暗度。
保存： 保存修改好的参数。
取消： 退出当前，返回上一级操作系统界面。
2) 元件参数 单击它会显示以下参数（如图）
：
序号： 元件的序号。
型号： 元件的型号类型。
零件高： 零件本体的高度。
F 速度： CTA 送料的速度。
H 速度： 插件头下插的速度。
XY 速度： 工作台移动的速度。
确认：保存修改好的参数。
取消：退出当前，返回上一级操作系统界面。
3
)
松下伺服器参数的调整
.
松下
A5
伺服器参数的调整
。
