SOKO Vakuum-Tooling 1 Nachrüstanleitung SO KO Vakuum-Tooling Beru HS -50 (00166137-01) Ausgabe 01/2006 23 Programmierung des Sensors: 1 1
1 Nachrüstanleitung SOKO Vakuum-Tooling Beru HS-50 (00166137-01) SOKO Vakuum-Tooling
Ausgabe 01/2006
22

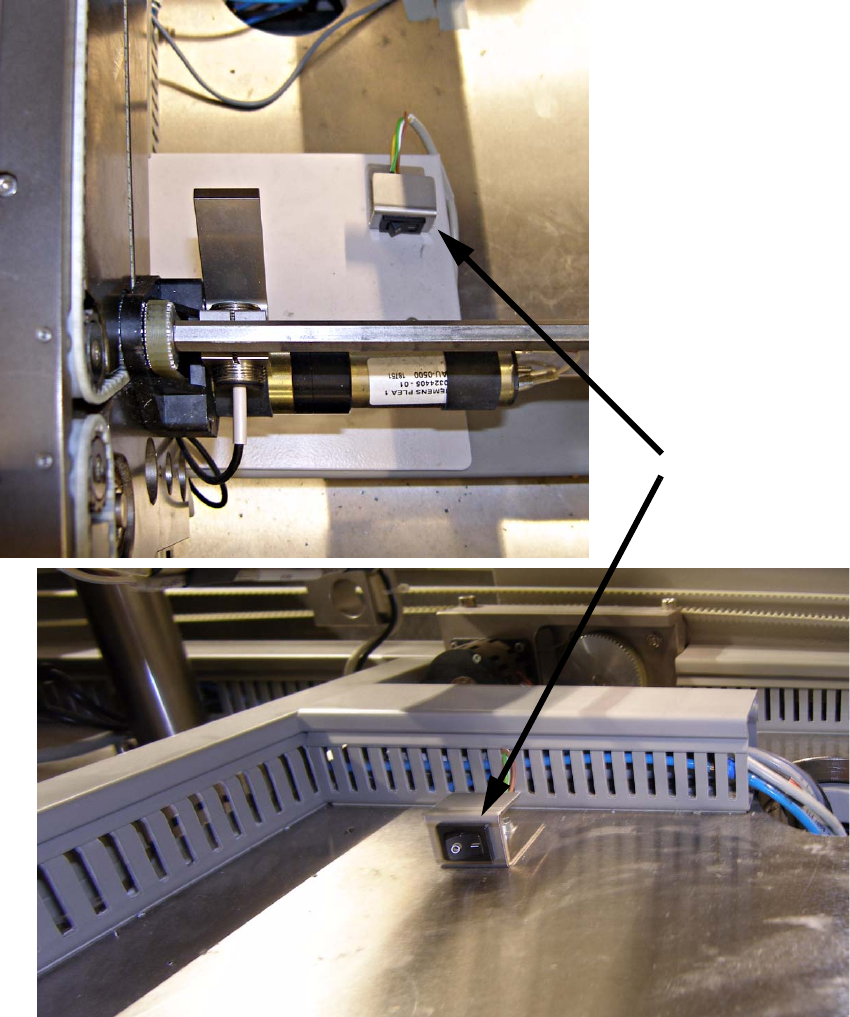

: Montieren Sie den Schalter mit einer Schraube (M4x16) im Bereich des Zwischenbandes, z.B.
an der Abdeckung der Umsetzplatine.
1
1
1
1
Schalter
SOKO Vakuum-Tooling 1 Nachrüstanleitung SOKO Vakuum-Tooling Beru HS-50 (00166137-01)
Ausgabe 01/2006
23
Programmierung des Sensors: 1
1
1 Nachrüstanleitung SOKO Vakuum-Tooling Beru HS-50 (00166137-01) SOKO Vakuum-Tooling
Ausgabe 01/2006
24
Empfohlene Einstellwerte für die vorhandene Kundenträgerplatte: 1
1
OUT 1
OUT 2
HYS, N.O. HYS, N.C.
H-1= 450 mbar H-2 = 150 mbar
h-1= 0,07 mbar h-2 = 0,07 mbar
