1 Nachrüstanleitung SOKO Vakuum-Tooling Beru HS-50 (00166137-01) SOKO Vakuum-Tooling Ausgabe 01/2006 26 Nach dem Einbau des V akuum-T oolings muss der S t opper ausgerichtet und mittels Schlitzschrau- bendreher fixiert w…
SOKO Vakuum-Tooling 1 Nachrüstanleitung SOKO Vakuum-Tooling Beru HS-50 (00166137-01)
Ausgabe 01/2006
25
1.2 Umbau des Transports
Damit das Substrat nicht zerstört wird, müssen die Klemmkämme in beiden Bearbeitungsberei-
chen demontiert werden. 1
Die Ansteuerung des Vakuumtoolings wird mit Magneten auf den Hubtischen fixiert. Die Träger-
platten werden über 2 Passstifte und 2 Schrauben auf der Hubtischplatte zentriert und befestigt.1
1
1
Zentrierstifte
(einer ist verdeckt)
Zentrierstifte
(einer ist verdeckt)
Schrauben
Schrauben
1 Nachrüstanleitung SOKO Vakuum-Tooling Beru HS-50 (00166137-01) SOKO Vakuum-Tooling
Ausgabe 01/2006
26

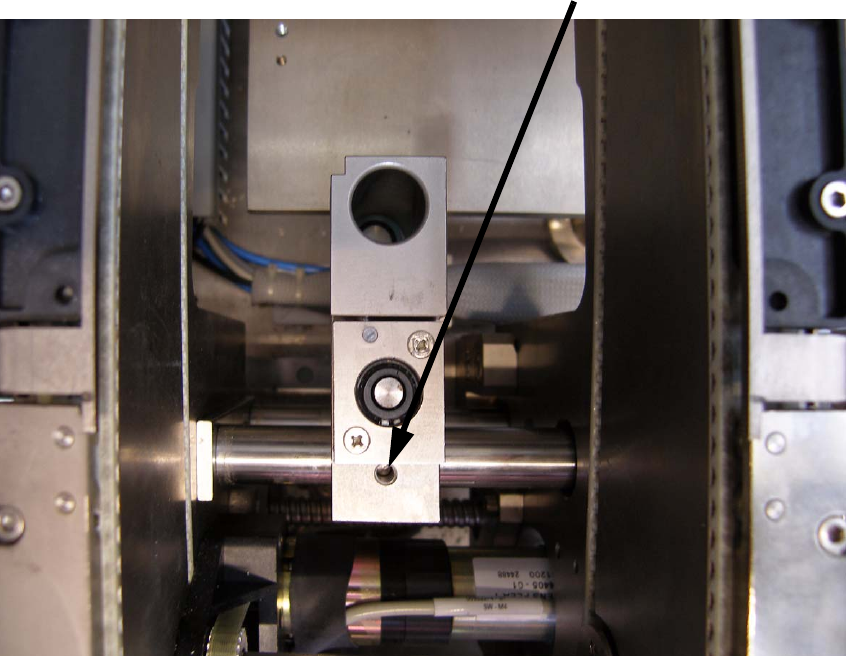

Nach dem Einbau des Vakuum-Toolings muss der Stopper ausgerichtet und mittels Schlitzschrau-
bendreher fixiert werden. 1
1
1
Schraube für Stopper-Fixierung
SOKO Vakuum-Tooling 1 Nachrüstanleitung SOKO Vakuum-Tooling Beru HS-50 (00166137-01)
Ausgabe 01/2006
27
1.3 Mögliche Fehlermeldungen und deren Behebung
An der Transportsteuerung kann mittels Leuchtdioden folgendes kontrolliert werden. 1
1.4 Rückrüstung auf Standard-Transport
: Lösen Sie die Verschlauchung und demontieren Sie die Grundplatte mit den Vakuum Elemen-
ten vom Hubtisch.
: Montieren Sie die Klemmkämme wieder.
: Evtl. muss bei breiteren Leiterplatten das komplette Tooling vom Hubtisch entfernt werden, da
sonst Crashgefahr mit der beweglichen Transportwange besteht.
: Lösen Sie die Verschraubung vom Stopper wieder.
: Deaktivieren Sie die Option am Schalter.
1
1
BB 1 BB 2 LED Farbe
Ventil Vakuum ein H40 H41 rote LED
Option gesteckt bzw. aktiviert H50 H51 gelbe LED
Vakuum ein H52 H53 grüne LED
Vakuum aus H54 H55 grüne LED
