3-47 MMI 따라하기 Ⅱ 부품의 t 값을 정확하게 측정하여 Depth Z (Z 깊이 ) 에 입력 <Lead Parameter & Group> 버튼 클릭하여 리드파 라메터와 리드그룹 설정 리드의 두께를 측 정하여 <W idth> 열의 Ty p 항목에 입력
3-46
Samsung Component Placer SM411/411N Operation Training

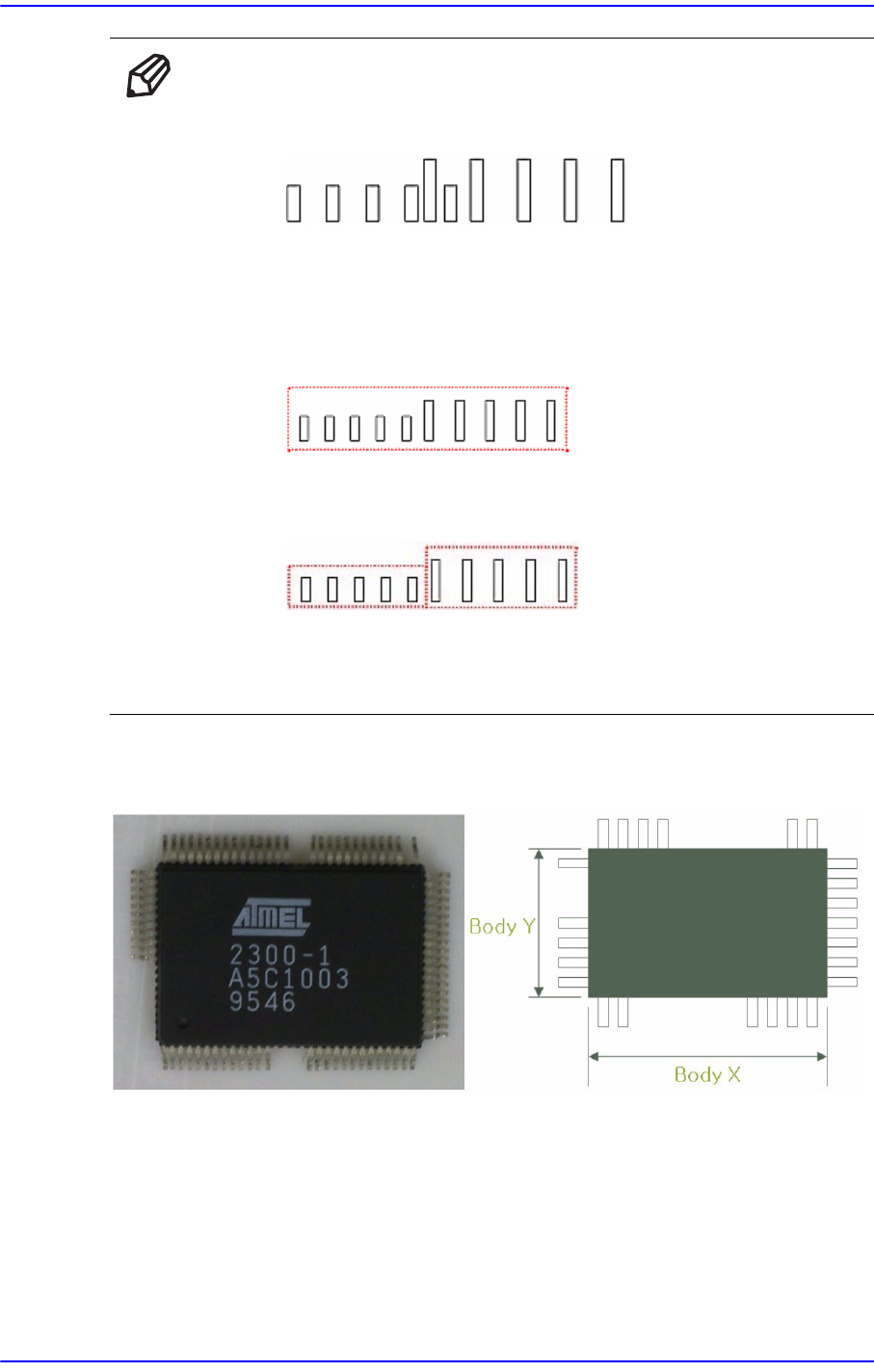

메 모 제한사항
각각의 Lead Group은 서로 겹칠 수 없습니다.
두개의 Lead Group이 겹쳐있음 .
Lead Group은 반드시 1개의 Lead Parameter를 지정합니다. 즉
, Lead Group은 같은 종류의 Lead들로 구성된다는 의미입니
다.
Lead Parameter가 다른 것을 하나의 Lead Group으로 등록할
수 없음.
Lead Parameter가 다르므로 두개의 Lead Group으로 등록함.
Lead 는 90도 방향으로만 존재합니다.
3.2.3.4. USER IC 등록 사례
Lead Type (리드 종류 ): Gull Wing
Body X, Y 크기 측정하여 Typical (일반)에 입력
Max (최대) 와 Min (최소) 에도 Typical (일반)과 동일한 값 입력
Max,Min값은 ±30%가 자동으로 인식함.
3-47
MMI
따라하기
Ⅱ

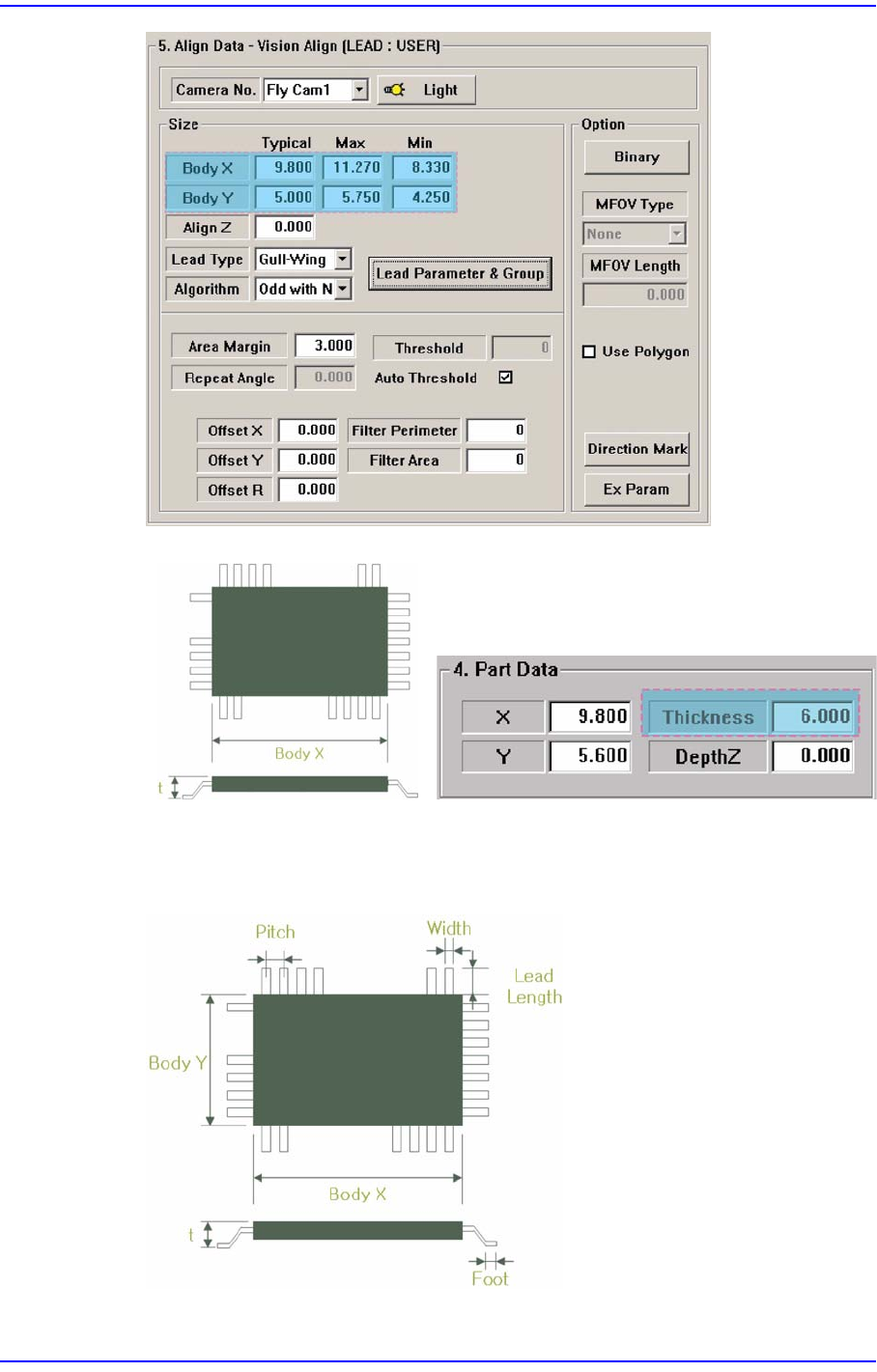

부품의 t 값을 정확하게 측정하여 Depth Z (Z 깊이) 에 입력
<Lead Parameter & Group> 버튼 클릭하여 리드파라메터와 리드그룹 설정
리드의 두께를 측정하여 <Width> 열의 Typ 항목에 입력
3-48
Samsung Component Placer SM411/411N Operation Training
리드의 길이를 측정하여 <Length> 열의 Typ 항목에 입력
리드의 간격를 측정하여 <Pitch> 열의 Typ 항목에 입력
리드 발의 크기를 측정하여 <Foot> 열의 Typ 항목에 입력
각각의 Max (최대) 와 Min (최소) 에도 Typ와 동일한 값 입력
Max,Min값은 ±30%가 자동으로 인식함.
User IC를 구성하는 리드의 폭, 길이, 간격, 발 길이가 같으면 리드 파라메터는 하
나만 설정하여 리드 그룹에 적용합니다.
만일, User IC를 구성
하는 리드가 서로 다른 특성을 가진다면 추가로 리드 파라
메터를 설정해야 합니다.
No.: Group 0 부터 Grouop 6 까지 등록
L.Num: 각 리드그룹이 가지는 리드의 수를 입력
P.No: <1. Lead Parameter> 영역에서 설정된 해당 리드파라메터의 번호 입력
Angle: 부품의 바디를 중심으로 해당 리드그룹의 위치 설정
