3-62 Samsung Componen t Placer SM411/411N Operation Training 등 기타의 사유로 인해 Optimizer 에서 장치를 배치할 수 없거나 , 배치하면 안 되는 Feeder Base 슬롯을 지정할 수 있습니다 . <PreArranged> 리스트박스 현재 Feeder Base 의 슬롯에 설치된 Feeder 의 배치상황 을 나타냅니다 . F…
3-61
MMI
따라하기
Ⅱ
Feeder의 수량, 그리고 최대 Feeder 제한수량을 설정할 수 있습니다 .
<Remove Tape> 버튼
이미 배치된 Feeder를 모두 무시하고 새롭게 Feeder를 배치하고자 할 경우 사용
합니다.

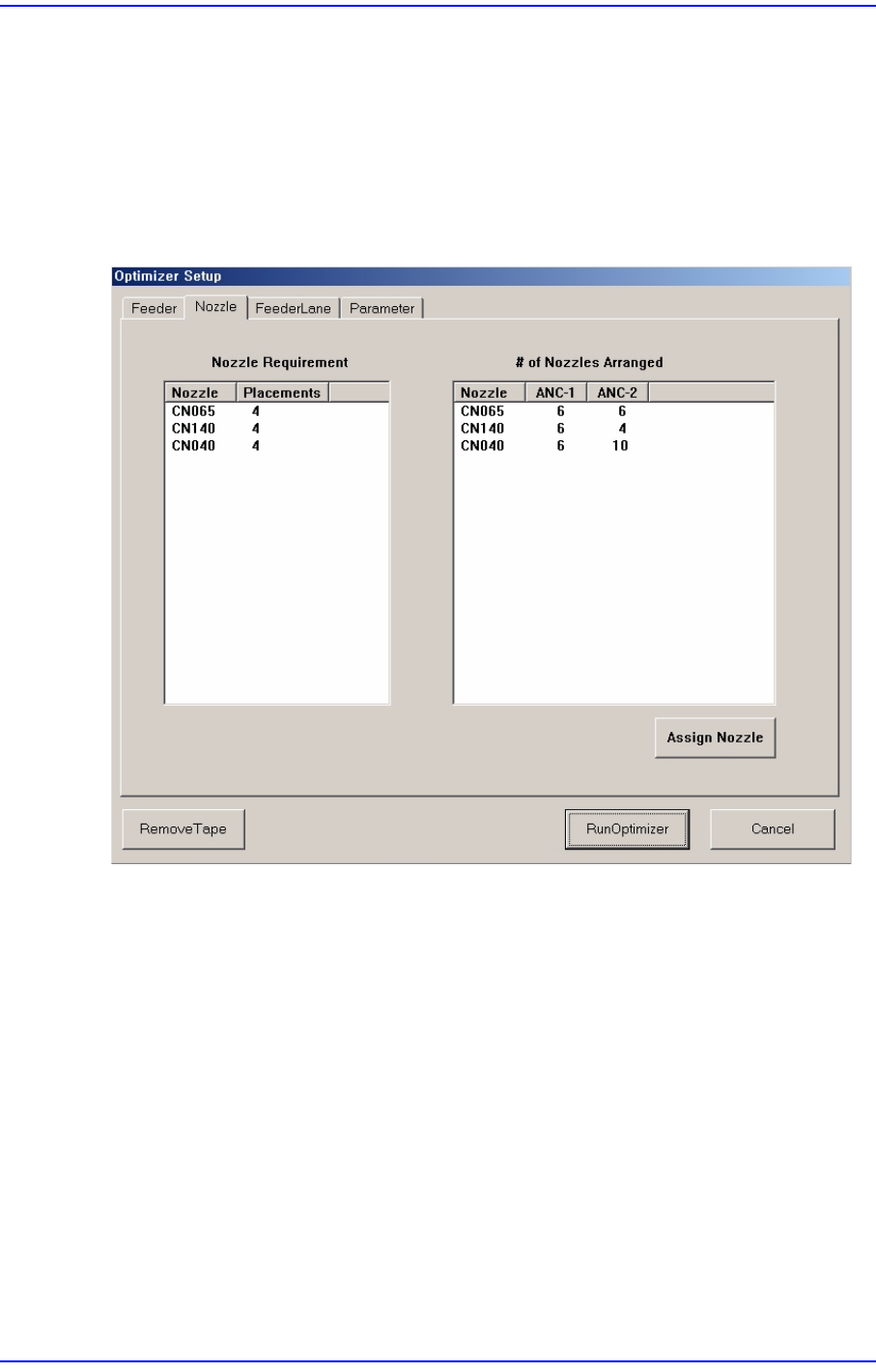

3.5.2. Nozzle
<Nozzle Requirement>리스트박스
이 리스트박스에서는 부품의 장착에 필요한 노즐의 종류 및 각 노즐의 사용 횟
수가 표시됩니다.
<# of Nozzles Arranged> 리스트박스
이 리스트박스에서는 현재 각 ANC에 배치되어있는 노즐의 종류와 수가 표시됩
니다.
<Assign Nozzle> 버튼
각 노즐이 적용될 수 있는 헤드를 일일이 지정할 때 활용합니다 . 해당 노즐에 대
해서 헤드를 지정하지 않으면 Optimizer가 해당 노즐에 대한 헤드를 할당합니다

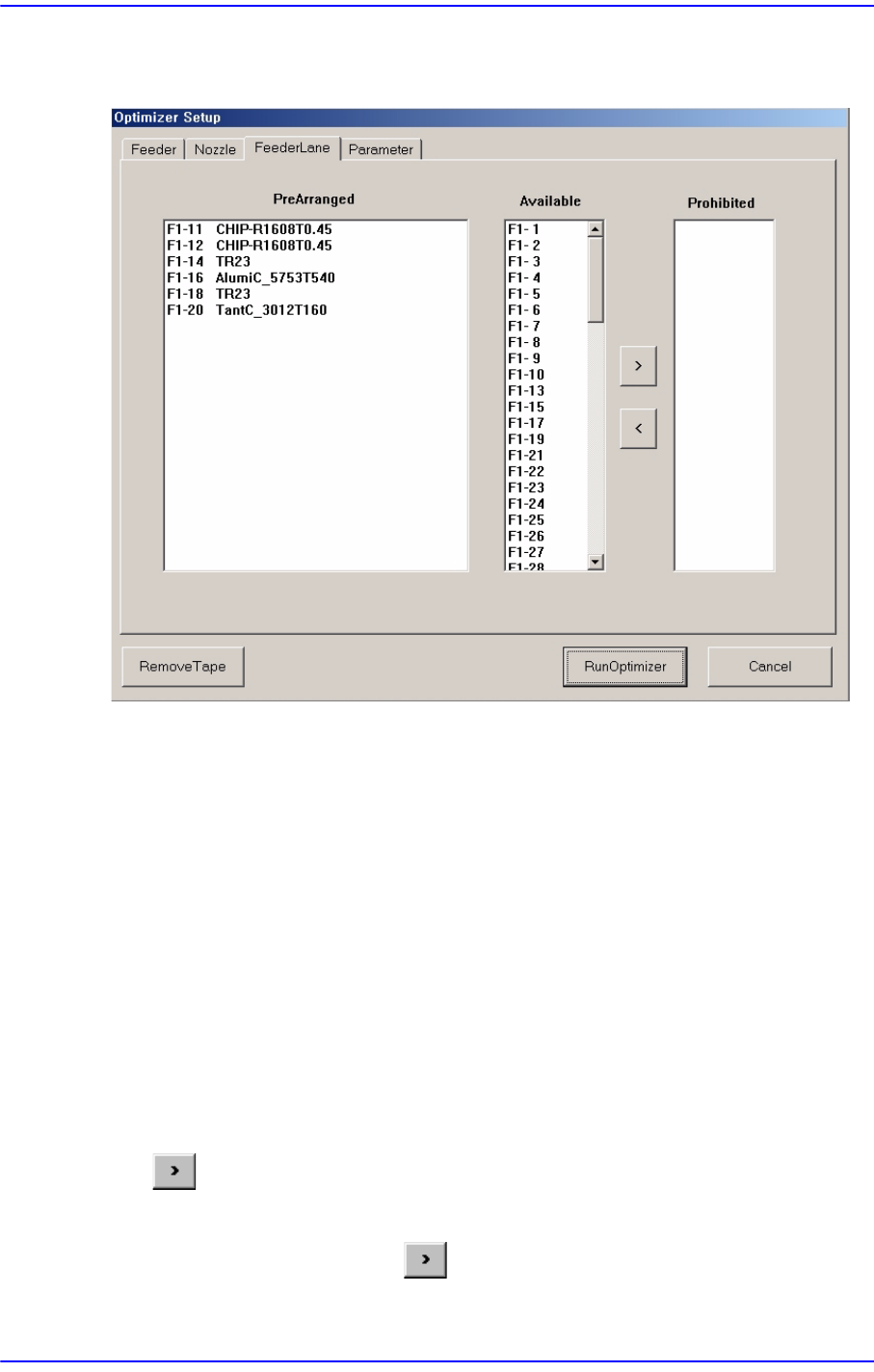

3.5.3. Feeder Lane
현재 Feeder Base 슬롯에 Feeder가 배치된 상황을 보여주고 Feeder Base 슬롯의 불량
3-62
Samsung Component Placer SM411/411N Operation Training
등 기타의 사유로 인해 Optimizer에서 장치를 배치할 수 없거나 , 배치하면 안 되는
Feeder Base 슬롯을 지정할 수 있습니다.
<PreArranged> 리스트박스
현재 Feeder Base의 슬롯에 설치된 Feeder의 배치상황을 나타냅니다. Feeder
Base 슬롯 번호에서 F는 전면 Feeder Base를, R은 후면 Feeder Base를 의미합니
다.
Tape Feeder로 공급되는 부품의 경우, Feeder가 설치된 슬롯번호 다음에 부품명
이 표시됩니다. Stick Feeder나 Tray Feeder의 경우, 해당 Feeder 유형이 표
시됩니
다. 또한, 다른 장치의 간섭으로 사용할 수 없는 Feeder Base의 슬롯은 점선으로
표시됩니다.
<Available> 리스트박스
Optimizer에서 장치를 배치할 수 있는 Feeder Base의 슬롯을 보여줍니다.
<Prohibited> 리스트박스
아무런 장치를 배치하지 않기를 원하는 Feeder Base의 슬롯은 화살표 버튼
() 를 클릭하여 <Prohibited> 리스트박스 영역으로 이동시키십시오.
<Prohibited> 리스트박스에 표시된 Feeder Base 슬롯에는 Optimizer에서 어떠한
장치도 배치하지 않습니다.( )을 클릭해서 되돌릴 수 있
습니다.
Optimizer에서는 피더레인에 배치되어 있거나 새롭게 배치될 장치들간의 간섭
3-63
MMI
따라하기
Ⅱ
을 고려해서 배치하게 되어있습니다.

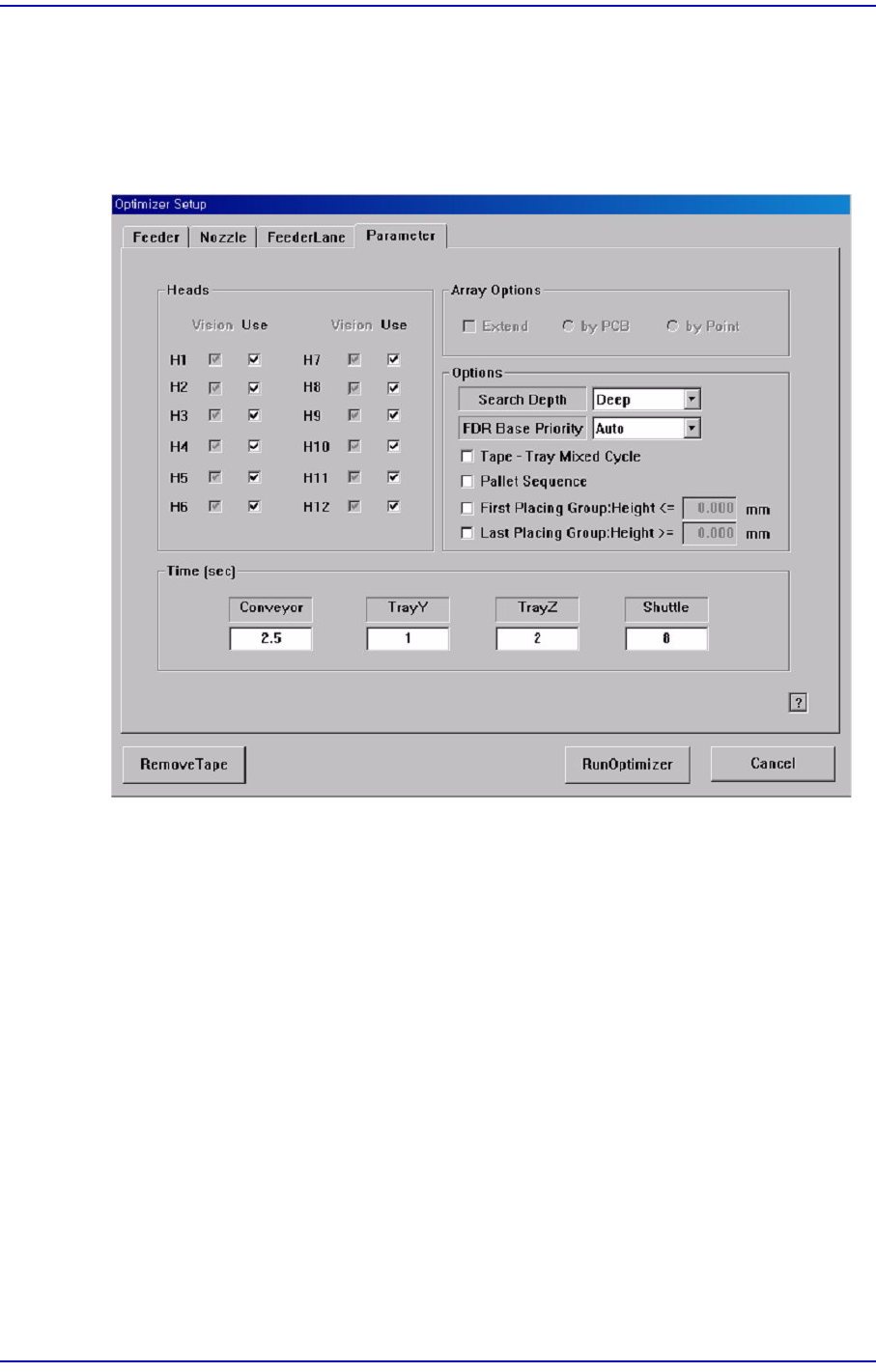

3.5.4. 파라메터 설정
Optimizer를 실행할 때 사용되는 옵션과 파라메터를 설정하는 화면입니다.
<Heads> 체크박스 영역
해당 헤드를 사용할 것 인지를 표시합니다. 예를 들어, 3번 헤드에 문제가 있어
서 작업이 곤란한 경우에는 3번 헤드의 체크박스를 선택해서 빈 칸으로 만들어
두시기 바랍니다.
그러면 Optimizer에서는 사용 중지된 헤드를 제외한 나머지 헤드로 작업 프로그
램을 생성합니다. 모든 헤드가 사용중지 상태이면 Optimizer가 최적화
를 수행할
수 없습니다.
<Array Options> 영역
Array PCB를 편집할 때 MMI의 스텝 프로그램의 표시방법과 최적화 옵션을 지
정하는데 이용합니다.
Extend
Array PCB 인 경우, <Extend>체크박스를 선택할 수 있습니다. 그러면 MMI
는 하나의 ArrayPCB를 모든 Array의 장착점을 포함하는 하나의 PCB로 가정
하고 최적화를 수행합니다.
