4-3 생산하기 <Operation Mode> 영역 장착작업에 관한 옵션을 설정합니다 . 자세한 사항은 Administrator ’ s Guide 의 “1 1.1.2. 옵션설정 ” 부분을 참조하십시오 . ANC Before PCB load Prefe tch Parts PreMove to 1st Fiducial S top before DU MP S top Mac…
4-2
Samsung Component Placer SM411/411N Operation Training
다.
이때, 장비의 상태는 “RUN_RDY” 입니다. “RUN_RDY” 상태에서의 장비의 정
지는 장비의 정지 Count에 포함되지 않습니다.
<PCB Stop> 버튼을 클릭하여 장비가 일시 정지한 경우, 작업을 재계하려면
<PCB Restart> 버튼을 먼저 클릭하고 ‘START’ 버튼을 눌러야 합니다.
<Inhibit Board Entry> 체크박스
PCB가 자동적으로 이전 장비 또는 이전의 Station으로부터 Conveyor로 투입되
는 것을 방지하기 위해 사용합니다. 이 기능에 의해 장비가 일시 정지되면, 장비
의 상태
는 “RUN_RDY” 로 전환됩니다.
“RUN_RDY” 상태에서의 장비의 정지는 장비의 정지 Count에 포함되지 않습니
다.

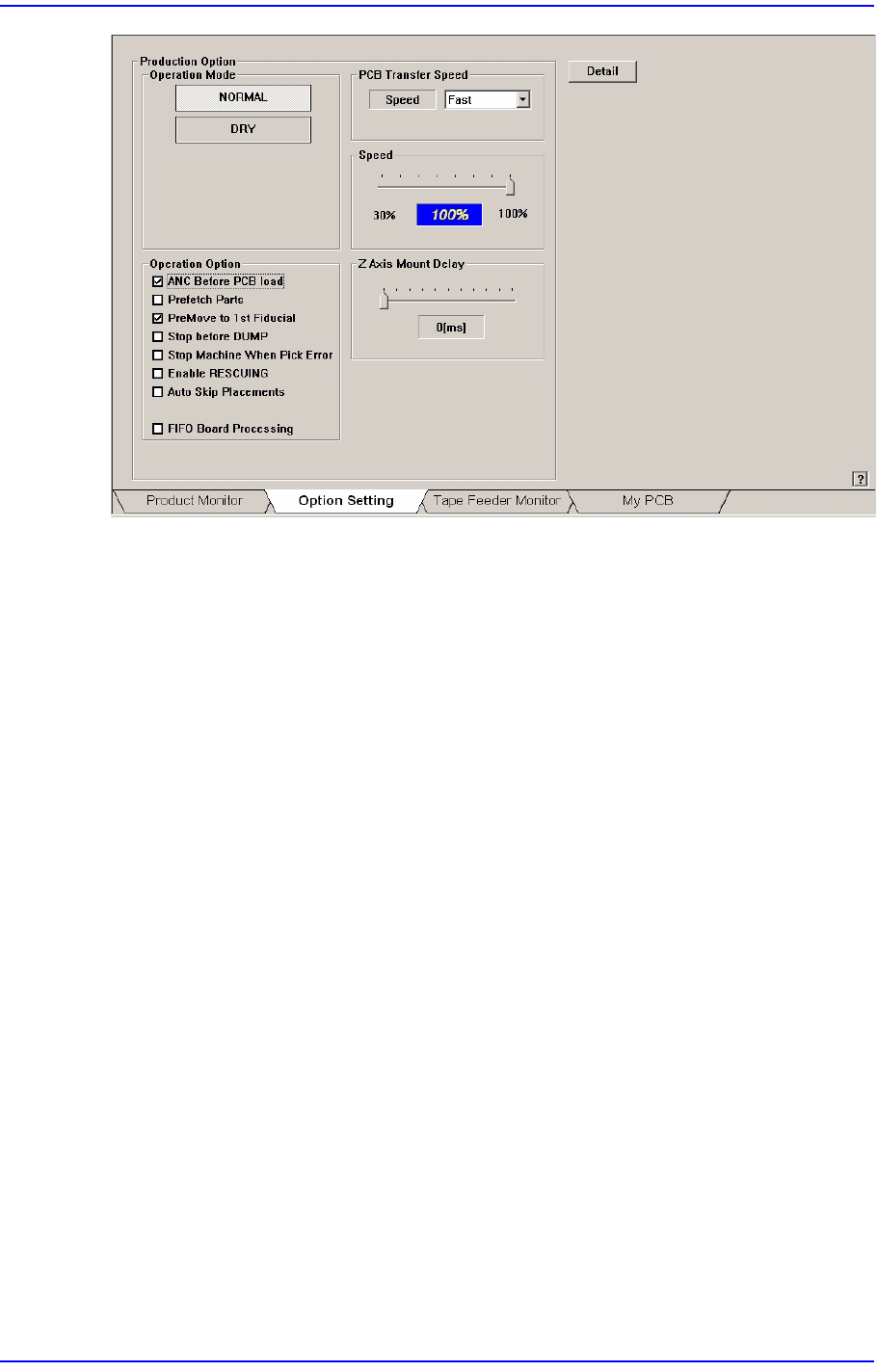

4.2. 생산 기능 옵션 설정
PCB의 생산시, 장비 동작과 관련된 다양한 선택사항들을 결정합니다.
4-3
생산하기
<Operation Mode> 영역
장착작업에 관한 옵션을 설정합니다. 자세한 사항은 Administrator’s Guide의
“11.1.2. 옵션설정” 부분을 참조하십시오.
ANC Before PCB load
Prefe
tch Parts
PreMove
to 1st Fiducial
S
top before DUMP
S
top Machine When Pick Error
Enable RESC
UING
Auto Skip
Placements
FIFO Board Process
ing
<PCB Transfer Speed> 콤보박스
PCB 이송속도를 조정하는 콤보박스입니다. PCB가 무거운 경우 , 너무 빠른 속
도를 선택하면, 컨베이어벨트가 PCB를 충분히 이송시키기 못하고 벨트만 미끄
러지듯 회전하는 경우가 발생합니다. 기본선택은 Middle입니다. 필요시 적절한
속도를 설정하십시오.
<Z Axis Mount Delay> 슬라이드바
부품 등록시 ‘공통 데이터’에서 설정한 ‘장착 지연시간’에 이 슬라이더바에서
지정한 값만큼 더하여 작업을 수행합니다. 이것은 Z축에만 적용됩니다.

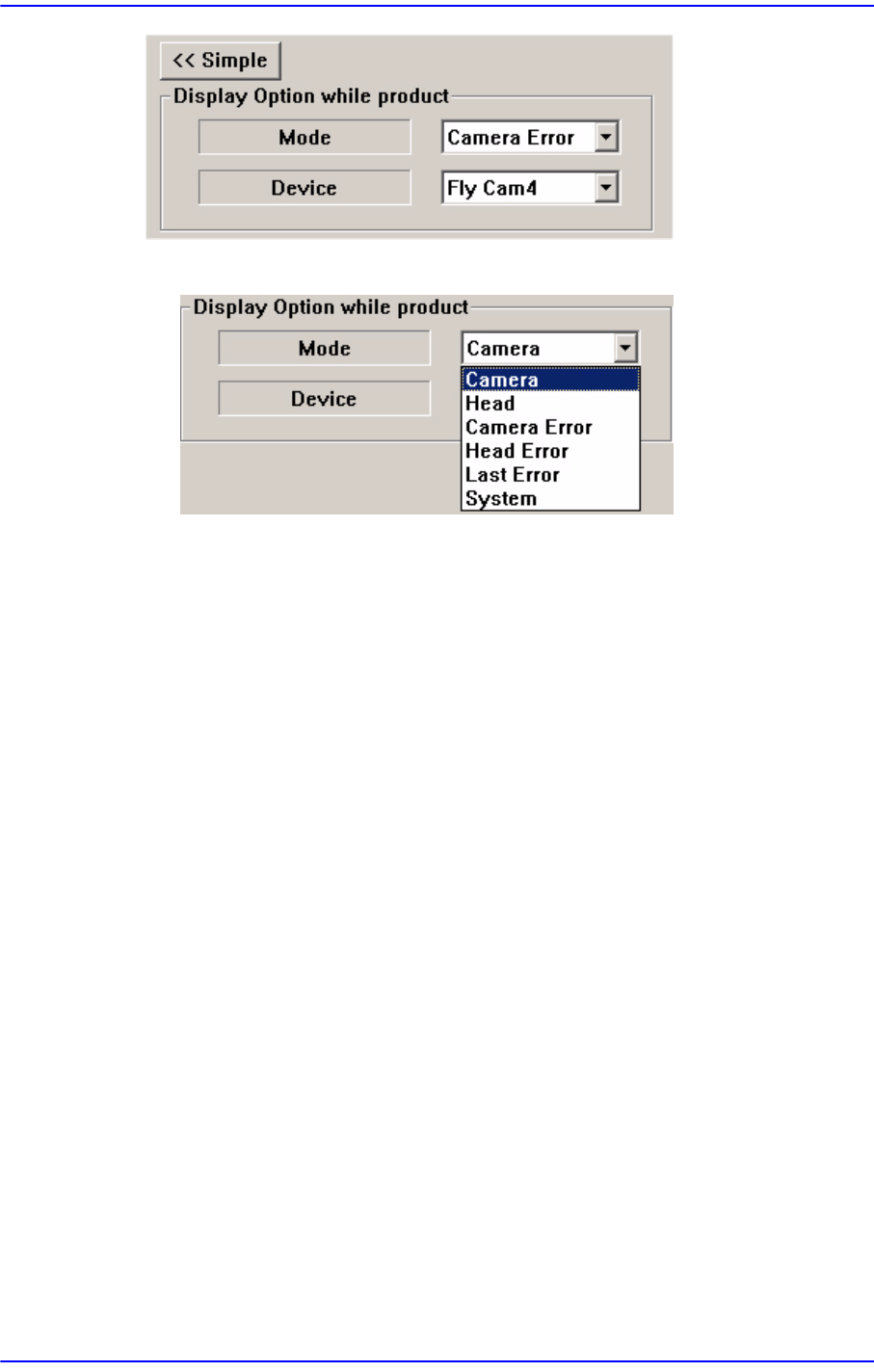

<Detail> 버튼
PCB 생산시, SMV
ision에 보여지는 영상을 선택하기 위해서 사용됩니다 .
4-4
Samsung Component Placer SM411/411N Operation Training
<Mode> 콤보박스
Camera
어떤 특정한 카
메라의 영상을 보려는 경우 선택합니다. <Device> 콤보박
스에서 해당 카메라를 선택하십시오.
Head
어떤 특정 H
ead로 흡착되는 부품을 인식하는 영상을 보려는 경우 선택
합니다. <Device> 콤보박스에서 해당 헤드를 선택하십시오.
Camera Error
어떤 특정
한 카메라에서 발생되는 부품 인식에러 영상을 보려는 경우 선
택합니다.
작업 중에는 장착 순서에 따른 부품의 인식 영상을 보여주지만 , 작업이
완료되면, 아래 <Device> 콤보박스에서 선택한 카메라에서 마지막으로
발생된 에러 영상을 보여줍니다.
Head Error
어떤 특정
한 헤드에 의해서 흡착되는 부품의 인식 에러 영상을 보려는
경우 선택합니다.
작업 중에는 장착 순서에 따른 부품의 인식 영상을 보여주지만 , 작업이
완료되면, 아래 <Device> 콤보박스에서 선택한 헤드에 의해서 작업된 부
품들 중 마지막으로 발생된 부품의 인식에러 영상을 보여줍니다.
La
st Error
작업 중에는 장착 순서에 따른 부품의 인식 영상을 보여주지만 , 작업이
완료되면, 작업 중 마지막으로 발생된 부품의 인식에러 영상을 보여줍니
다.
