4-6 Samsung Componen t Placer SM411/411N Operation Training 장착한 총 부품 개수를 표시합니다 . <Error> 열 흡착한 부품 을 Vi s i o n 을 이용하여 부품인식한 후 , 부품을 장착하지 못한 회수를 표시합니다 . <Error(PPM)> 열 흡착한 부품 을 Vi s i o n 을 이용하여 부품인식한 후 , …
4-5
생산하기
System
장착 순서에 따른 부품의 인식 영상을 보여줍니다.
4.3. 생산 정보
PCB 생산과 관련된 정보를 헤드, Feeder, 노즐 항목별로 모니터링하고, 관련 정보를
활용하여 보고서를 작성할 수 있도록 해 줍니다.
<Print To File> 버튼
PCB생산과 관련된 장착정보를 텍스트파일 (*.txt) 형식으로 지정된 폴더
(C:\SmartCM\Pdinfo)에 저장합니다 .
<PPM<->%>버튼
표시된 단위를 변환합니다. (PPM<->%)
<Reset>버튼
표시된 모든 데이터를를 초기화합니다.

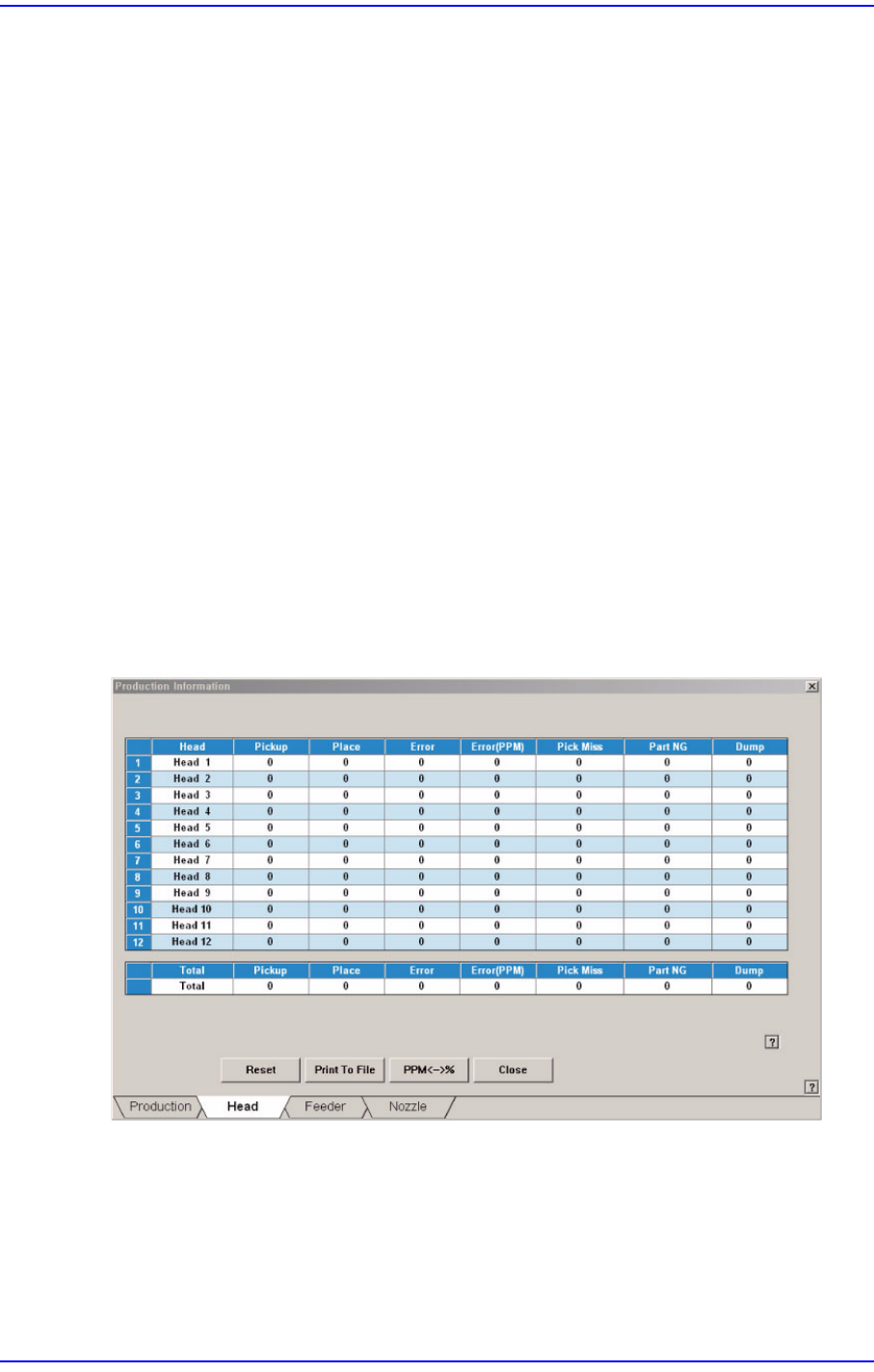

4.3.1. Head
각Head의 작업정보를 표시하고, 장착과 관련된 전체 통계정보를 보여줍니다.
<Head> 열
각Head를 표시합니다.
<Pickup> 열
흡착한 총 부품 개수를 표시합니다 .
<Place> 열
4-6
Samsung Component Placer SM411/411N Operation Training
장착한 총 부품 개수를 표시합니다.
<Error> 열
흡착한 부품을 Vision을 이용하여 부품인식한 후, 부품을 장착하지 못한 회수를
표시합니다.
<Error(PPM)> 열
흡착한 부품을 Vision을 이용하여 부품인식한 후, 부품을 장착하지 못한 에러를
PPM단위로 표시합니다 .
<Pick Miss> 열
부품을 흡착하는데 실패한 회수를 표시합니다.
<Part NG> 열
부품을 흡착한 후, Vision을 이용한 부품인식에 실패한 회수를 표시합니다 .
<Dump> 열
해당 헤드가 부품을 버린 횟수를 표시합
니다.

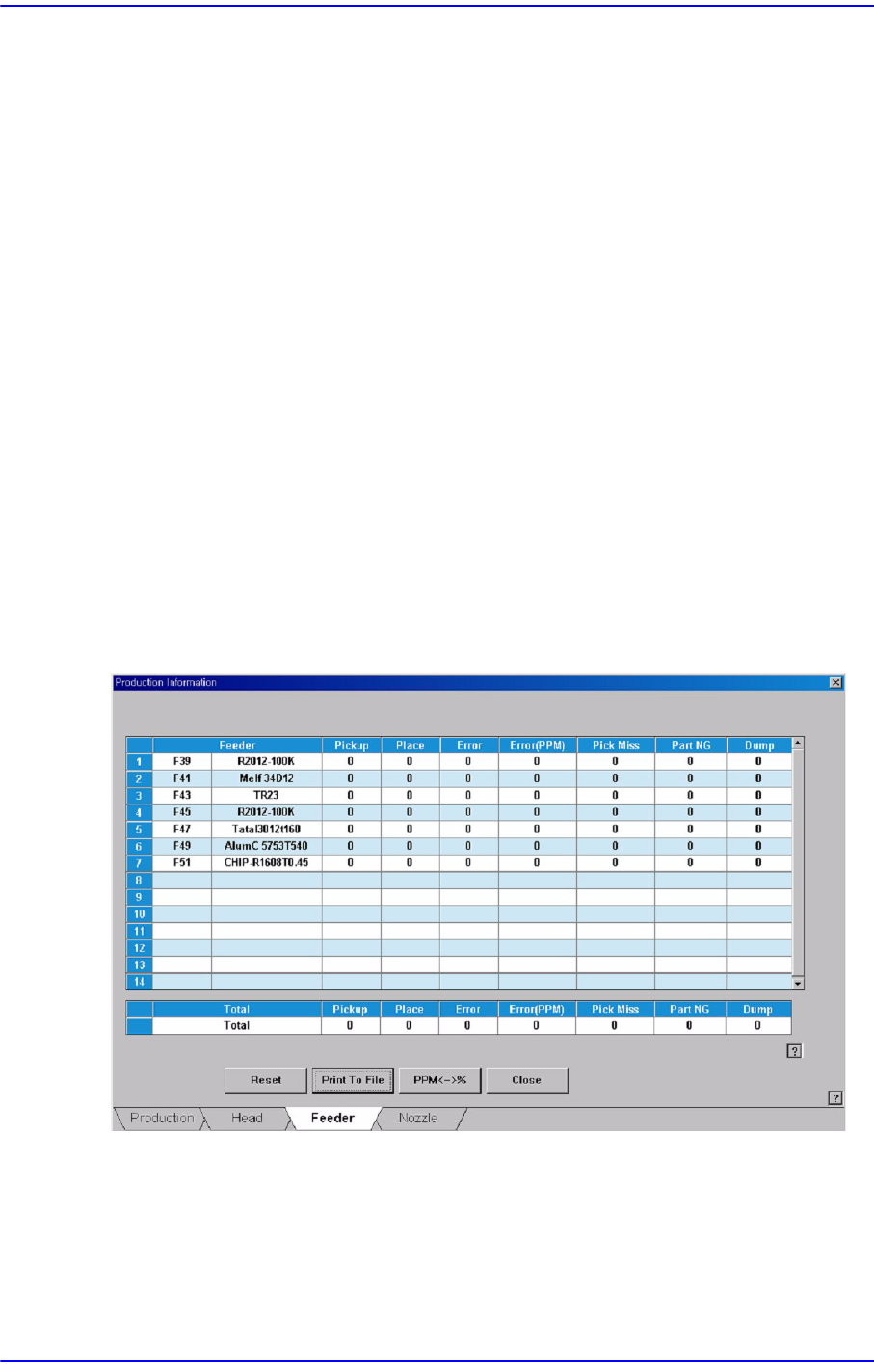

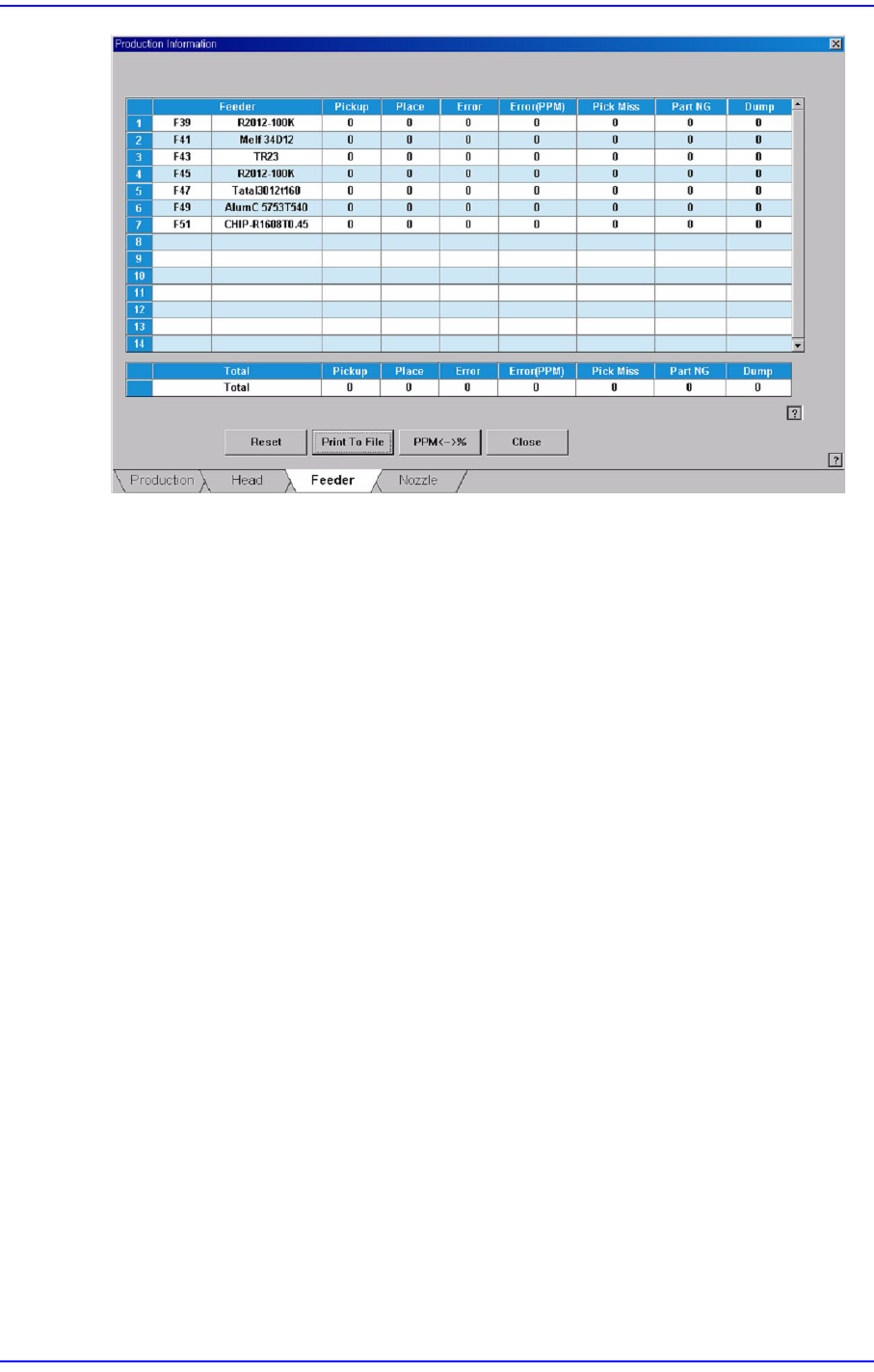

4.3.2. Feeder
각 Feeder의 작업 정보를 표시합니다 .
4-7
생산하기
<Feeder> 열
Feeder가 설치된 슬롯 및 공급하는 부품에 대한 정보를 표시합니다.
<Pickup> 열
Feeder에 의해 공급되는 부품이 흡착된 회수를 표시합니다.
<Place> 열
Feeder에 의해 공급되는 부품이 장착된 회수를 표시합니다.
<Error> 열
Feeder에 의해 공급되는 부품이 장착에 실패한 회수를 표시합니다.
<Error(PPM)> 열
Feeder에 의해 공급되는 부품이 장착되지 못한 에러를 PPM단위로 표시합니다.
<Pick Miss> 열
부품을 흡착하
는데 실패한 회수를 표시합니다 .
<Part NG> 열
Feeder에 의해 공급되는 부품이 흡착된 후, Vision을 이용한 부품인식에 실패한
회수를 표시합니다.
<Dump> 열
해당 헤드가 부품을 버린 횟수를 표시합니다.
4.3.3. Nozzle
각 Nozzle의 작업 정보를 표시합니다.
