생산하기
<Feeder> 열
Feeder가 설치된 슬롯 및 공급하는 부품에 대한 정보를 표시합니다.
<Pickup> 열
Feeder에 의해 공급되는 부품이 흡착된 회수를 표시합니다.
<Place> 열
Feeder에 의해 공급되는 부품이 장착된 회수를 표시합니다.
<Error> 열
Feeder에 의해 공급되는 부품이 장착에 실패한 회수를 표시합니다.
<Error(PPM)> 열
Feeder에 의해 공급되는 부품이 장착되지 못한 에러를 PPM단위로 표시합니다.
<Pick Miss> 열
부품을 흡착하
는데 실패한 회수를 표시합니다 .
<Part NG> 열
Feeder에 의해 공급되는 부품이 흡착된 후, Vision을 이용한 부품인식에 실패한
회수를 표시합니다.
<Dump> 열
해당 헤드가 부품을 버린 횟수를 표시합니다.
4.3.3. Nozzle

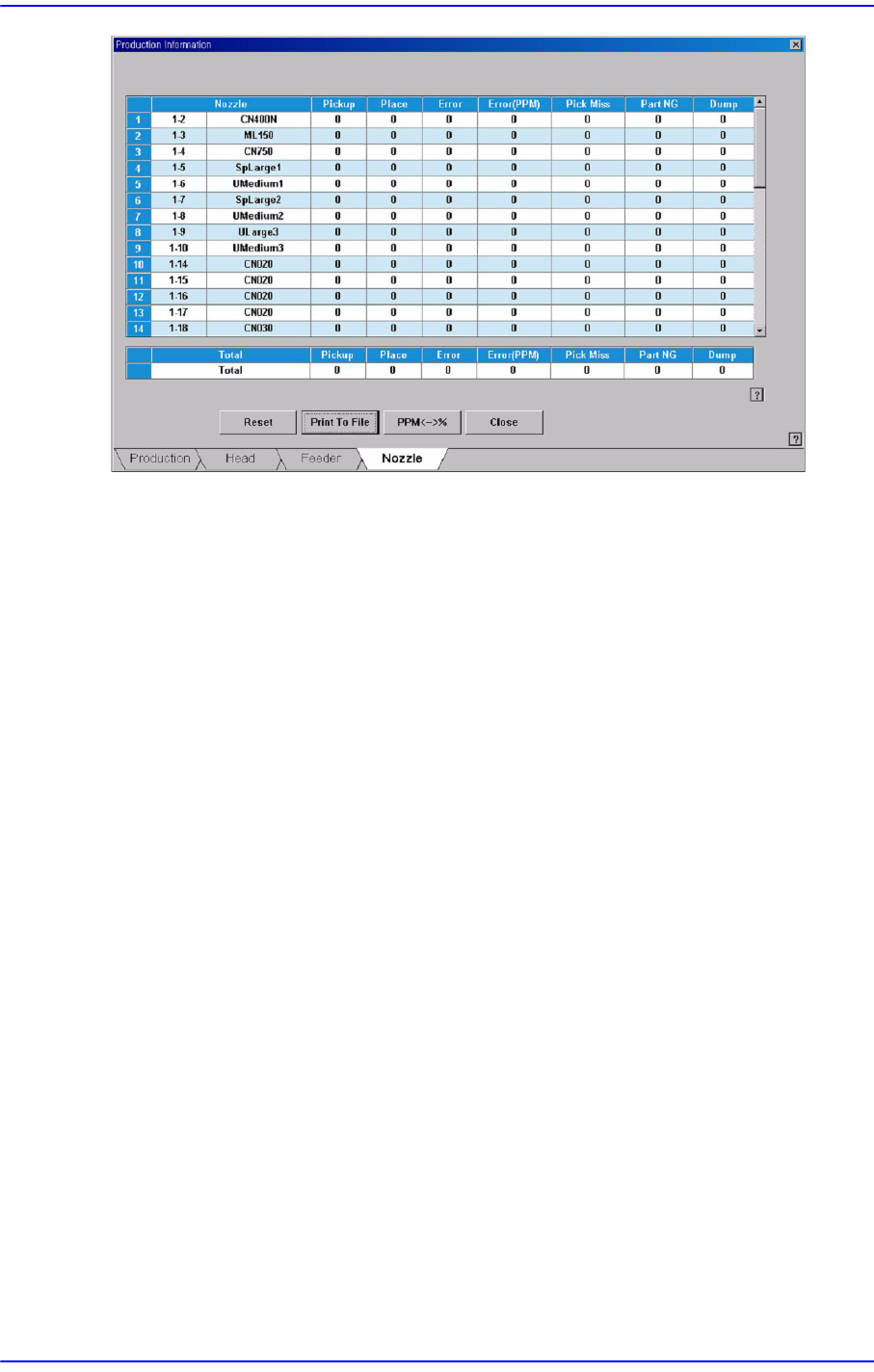

각 Nozzle의 작업 정보를 표시합니다.
4-8
Samsung Component Placer SM411/411N Operation Training
<Nozzle> 열
노즐이 ANC에 배치된 홀의 번호 및 노즐의 종류를 표시합니다.
<Pickup> 열
노즐에 의해 부품이 흡착된 회수를 표시합니다.
<Place> 열
노즐에 의해 부품이 장착된 회수를 표시합니다.
<Error> 열
노즐에 의해 부품의 장착이 실패한 회수를 표시합니다.
<Error(PPM)> 열
노즐에 의해 부품이 장착되지 못한 에러를 PPM단위로 표시합니다.
<Pick Miss> 열
노즐에 의해 부품의 흡착이 실패한 회수를 표시합
니다.
<Part NG> 열
노즐에 의해 부품이 흡착된 후, Vision을 이용한 부품인식에 실패한 회수를 표시
합니다.
<Dump> 열
해당 헤드가 부품을 버린 횟수를 표시합니다.
5-1
진단
및
도구
제5장. 진단 및 도 구
5.1. 장비 진단
장비 전체의 동작상태를 점검하는 메뉴를 제공합니다. 자세한 사항은
Administrator’s Guide의 “
제
14
장
. Diagnosis” 을 참조하십시오.
5.1.1. I/O
‘I/O’ 메뉴는 장비의 각종 입력/출력 센서의 상태를 설정하거나 표시합니다 .
<Output> 영역
출력 장치들의 상태를 표시합니다.
<Input> 영역
입력센서들의 상태를 표시합니다.
<Output Status> 영역
선택된 출력 Block의 Sensor상태를 표시합니다. 빨간색은 ON상태를 표시하고,
하늘색은 OFF상태를 표시합니다.
설정하려는 Sensor를 선택하고 마우스 왼쪽 버튼을 더블 클릭하거나 스페이스
바를 누르면 Sensor상태를 반전시킬 수 있습니다.
<Sensor (Input) Status> 영역
선택된 입력 Block의 Se
nsor상태를 표시합니다. 빨간색은 ON상태를 표시하고,
하늘색은 OFF상태를 표시합니다.
<Feeder base IO> 버튼
