5-1
진단
및
도구
제5장. 진단 및 도 구
5.1. 장비 진단
장비 전체의 동작상태를 점검하는 메뉴를 제공합니다. 자세한 사항은
Administrator’s Guide의 “
제
14
장
. Diagnosis” 을 참조하십시오.

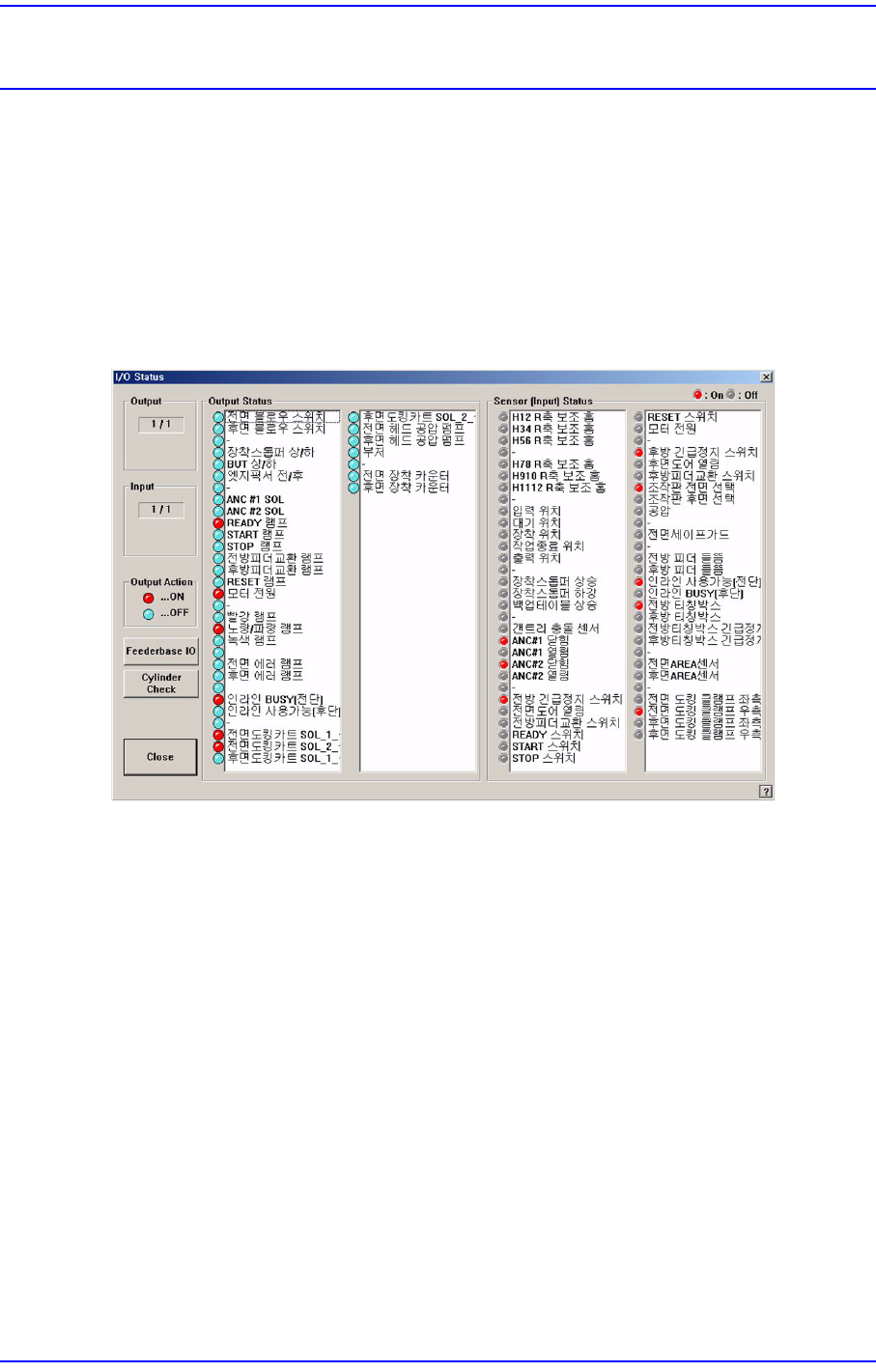

5.1.1. I/O
‘I/O’ 메뉴는 장비의 각종 입력/출력 센서의 상태를 설정하거나 표시합니다 .
<Output> 영역
출력 장치들의 상태를 표시합니다.
<Input> 영역
입력센서들의 상태를 표시합니다.
<Output Status> 영역
선택된 출력 Block의 Sensor상태를 표시합니다. 빨간색은 ON상태를 표시하고,
하늘색은 OFF상태를 표시합니다.
설정하려는 Sensor를 선택하고 마우스 왼쪽 버튼을 더블 클릭하거나 스페이스
바를 누르면 Sensor상태를 반전시킬 수 있습니다.
<Sensor (Input) Status> 영역
선택된 입력 Block의 Se
nsor상태를 표시합니다. 빨간색은 ON상태를 표시하고,
하늘색은 OFF상태를 표시합니다.
<Feeder base IO> 버튼
5-2
Samsung Component Placer SM411/411N Operation Training
Feeder Base의 슬롯에 해당 Feeder가 제대로 설치되었는지 확인하고, Feeder의
출력상태를 점검할 수 있습니다 ..
<Cylinder Check> 버튼
스톱퍼, 백업테이블, ANC 셔터의 동작상태를 점검합니다.
5.1.2. 컨베이어(Conveyor)
작업 중 Conveyor에서 발생한 문제를 해결하기 위한 대화상자를 제공합니다.

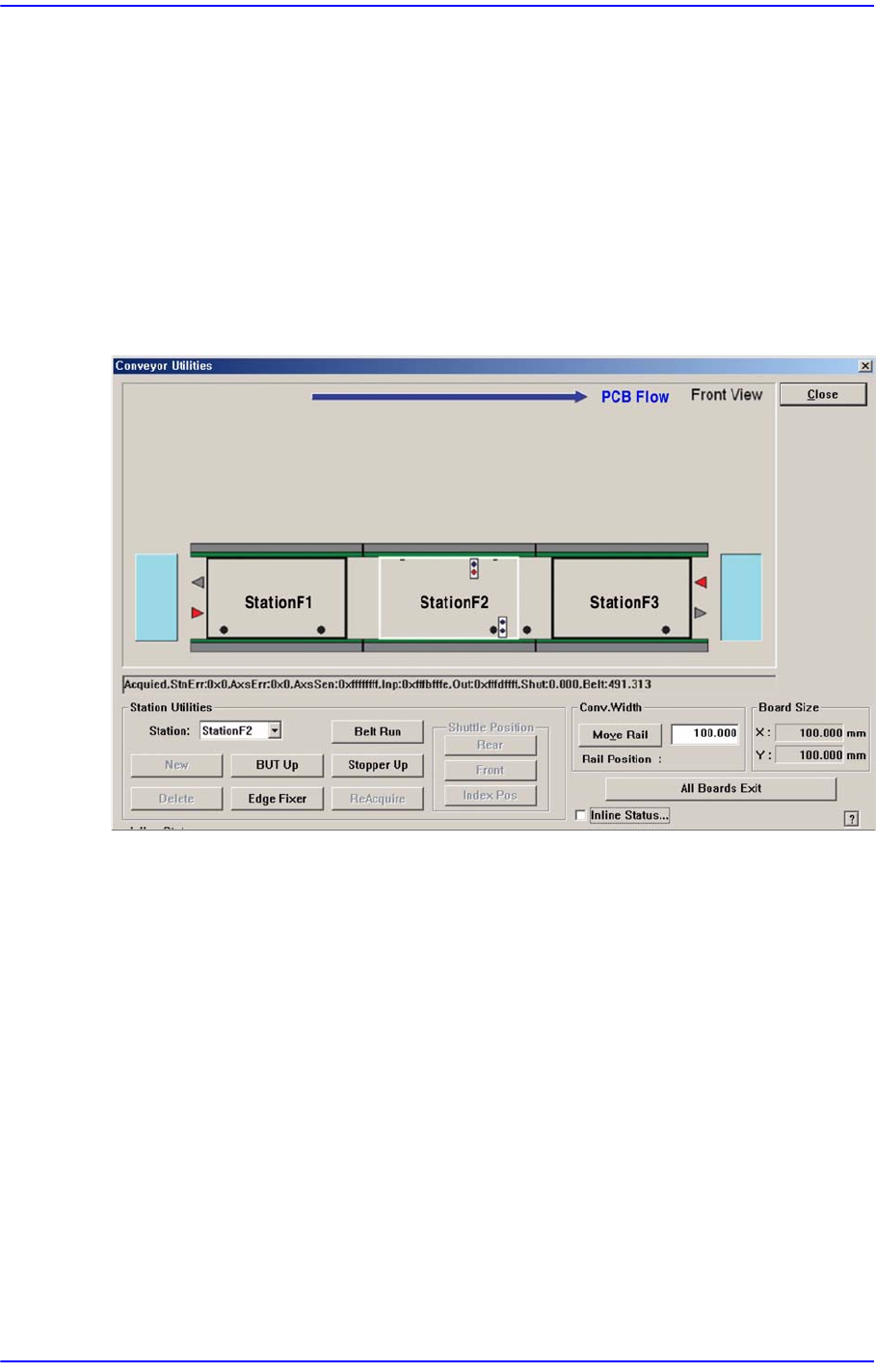

그림
5.1 Conveyor System
대화상자
PCB In/Out 기능
마우스의 Drag & Drop 기능을 이용하여 컨베이어내의 작업영역(Working
Station)으로 PCB를 투입하거나, 컨베이어내의 작업영역에서 다음 공정의 장비
로 내보내기 할 수 있습니다.
PCB를 장비에 투입하려면 좌측 하늘색 PCB를 마우스로 선택하여 클릭한 채로
작업영역(Working Station)으로 끌어다 놓습니다(drag and drop).
PCB를 장비에서 방출하려면 작업영역(Working Station)의 PCB를 마우스로 선
택하여 클릭한 채로 우측의 연두색 PCB로 끌어다 놓습니다(drag and drop).
컨베이어 동작 진단
스
테이션을 선택하면 백업테이블, 스톱퍼, 컨베이어 벨트 등의 조작을 할 수 있
습니다. 각 스테이션별로 정상적으로 동작하는지 확인하십시오.
<Shuttle Position> 영역
Shuttle (StationF1, StationF3) 를 선택해서 전면(StationF2) 또는 후면
5-3
진단
및
도구
(StationR2) 작업 스테이션으로 이동시키기 위해서 사용됩니다.
<Rear> 버튼: 선택한 Shuttle을 후면작업영역으로 이동시킵니다.
<Front> 버튼: 선택
한 Shuttle을 전면작업영역으로 이동시킵니다.
<Inde
x Pos> 버튼: Exit Shuttle을 선택한 경우, 해당 Shuttle을 현재 설정된
반출위치(Index Position)으로 이동시킵니다 .
‘System Setup’메뉴
의 ‘Calib’ 하위메뉴에서 반출위치(Index Position)의
설정을 할 수 있습니다 . 본 기능은 Dual Lane 컨베이어에서 활성화됩니
다.
<Conv.Width> 영역
수동으로 컨베이어의 폭을 조정 할 수 있습니다.
<Move Rail> 버튼 – 옆의 에디
트박스에 Conveyor의 폭을 입력하고 이 버튼을
클릭하면 해당 사이즈로 Conveyor 폭을 조절합니다.
<All Board Exi
t> 버튼
컨베이어에 있는 모든 PCB를 방출합니다.
<Inline Status…> 체크박스
장비의 In-Line Status 를 보여주고 동작상태를 테스트 할 수 있는 메뉴가 생성됩
니다.
<
Inline Status> 영역
SMEMA관련 Output을 수동으로 조작을 할 수 있고 Input 상태를 표시합니다
. (점등-On, 소등 -Off)
