5-4 Samsung Componen t Placer SM411/411N Operation Training DO-Not Busy (Pre v .) 이전 장비 에 PCB 를 받을 준비가 되었다는 신호를 보냅니다 . 수동으로 신호를 보내려면 우측의 <Not Busy> 버튼을 클릭하십시오 . DI-A vailable (Prev .) 이전 장비 로부터 PCB 를 전송할 준비가 되었…
5-3
진단
및
도구
(StationR2) 작업 스테이션으로 이동시키기 위해서 사용됩니다.
<Rear> 버튼: 선택한 Shuttle을 후면작업영역으로 이동시킵니다.
<Front> 버튼: 선택
한 Shuttle을 전면작업영역으로 이동시킵니다.
<Inde
x Pos> 버튼: Exit Shuttle을 선택한 경우, 해당 Shuttle을 현재 설정된
반출위치(Index Position)으로 이동시킵니다 .
‘System Setup’메뉴
의 ‘Calib’ 하위메뉴에서 반출위치(Index Position)의
설정을 할 수 있습니다 . 본 기능은 Dual Lane 컨베이어에서 활성화됩니
다.

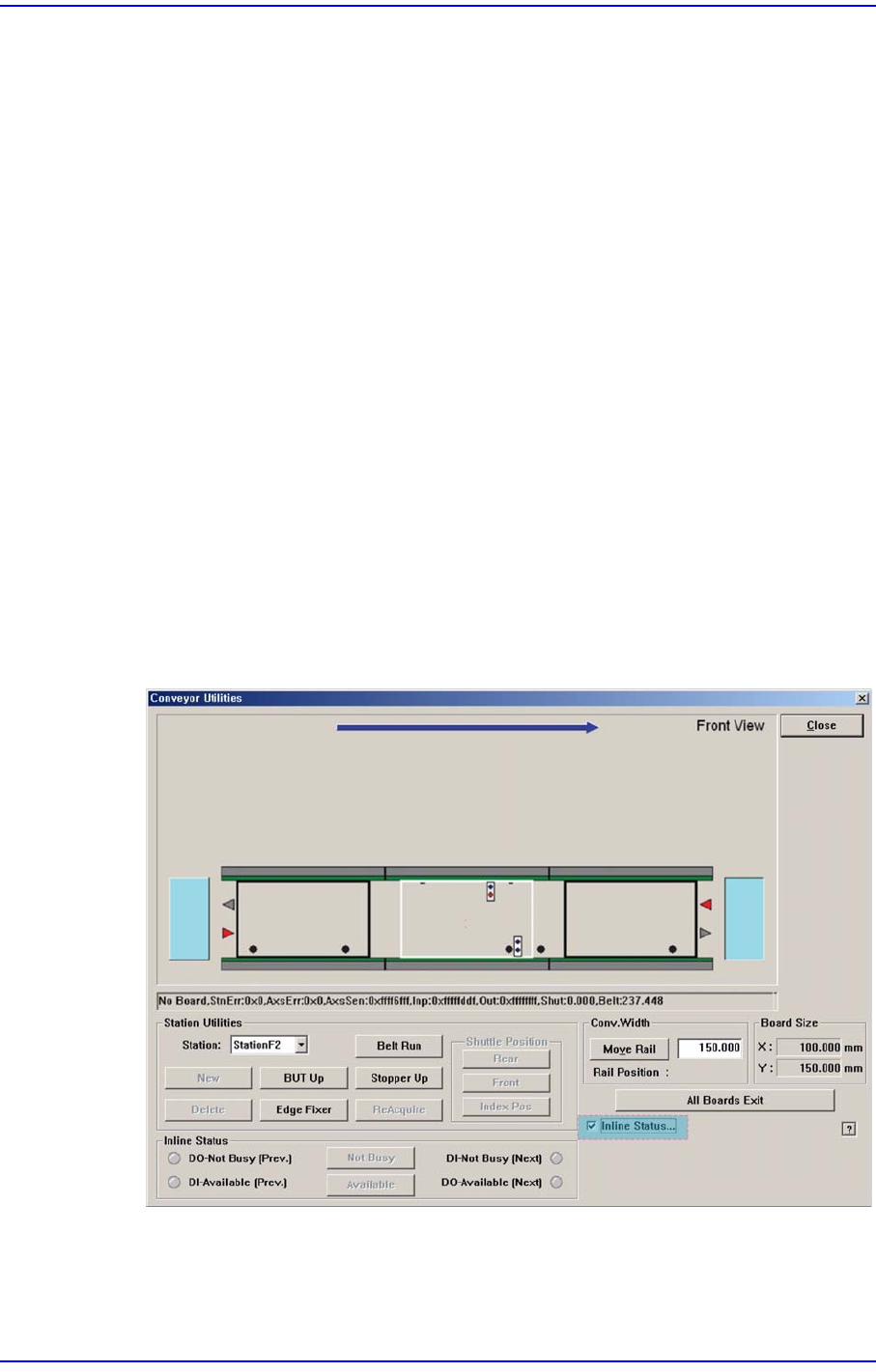

<Conv.Width> 영역
수동으로 컨베이어의 폭을 조정 할 수 있습니다.
<Move Rail> 버튼 – 옆의 에디
트박스에 Conveyor의 폭을 입력하고 이 버튼을
클릭하면 해당 사이즈로 Conveyor 폭을 조절합니다.
<All Board Exi
t> 버튼
컨베이어에 있는 모든 PCB를 방출합니다.
<Inline Status…> 체크박스
장비의 In-Line Status 를 보여주고 동작상태를 테스트 할 수 있는 메뉴가 생성됩
니다.
<
Inline Status> 영역
SMEMA관련 Output을 수동으로 조작을 할 수 있고 Input 상태를 표시합니다
. (점등-On, 소등 -Off)
5-4
Samsung Component Placer SM411/411N Operation Training
DO-Not Busy (Prev.)
이전 장비
에 PCB를 받을 준비가 되었다는 신호를 보냅니다. 수동으로
신호를 보내려면 우측의 <Not Busy> 버튼을 클릭하십시오.
DI-A
vailable (Prev.)
이전 장비
로부터 PCB를 전송할 준비가 되었다는 신호를 받습니다.
DI-Not Busy
(Next)
다음 장비
로부터 PCB를 받을 준비가 되었다는 신호를 받습니다.
DO-A
vailable (Next)
다음 장비에 PCB를 전송할 준비가 되었다는 신호를 보냅니다. 수동으로
신호를 보내려면 우측의 <Available> 버튼을 클릭하십시오.

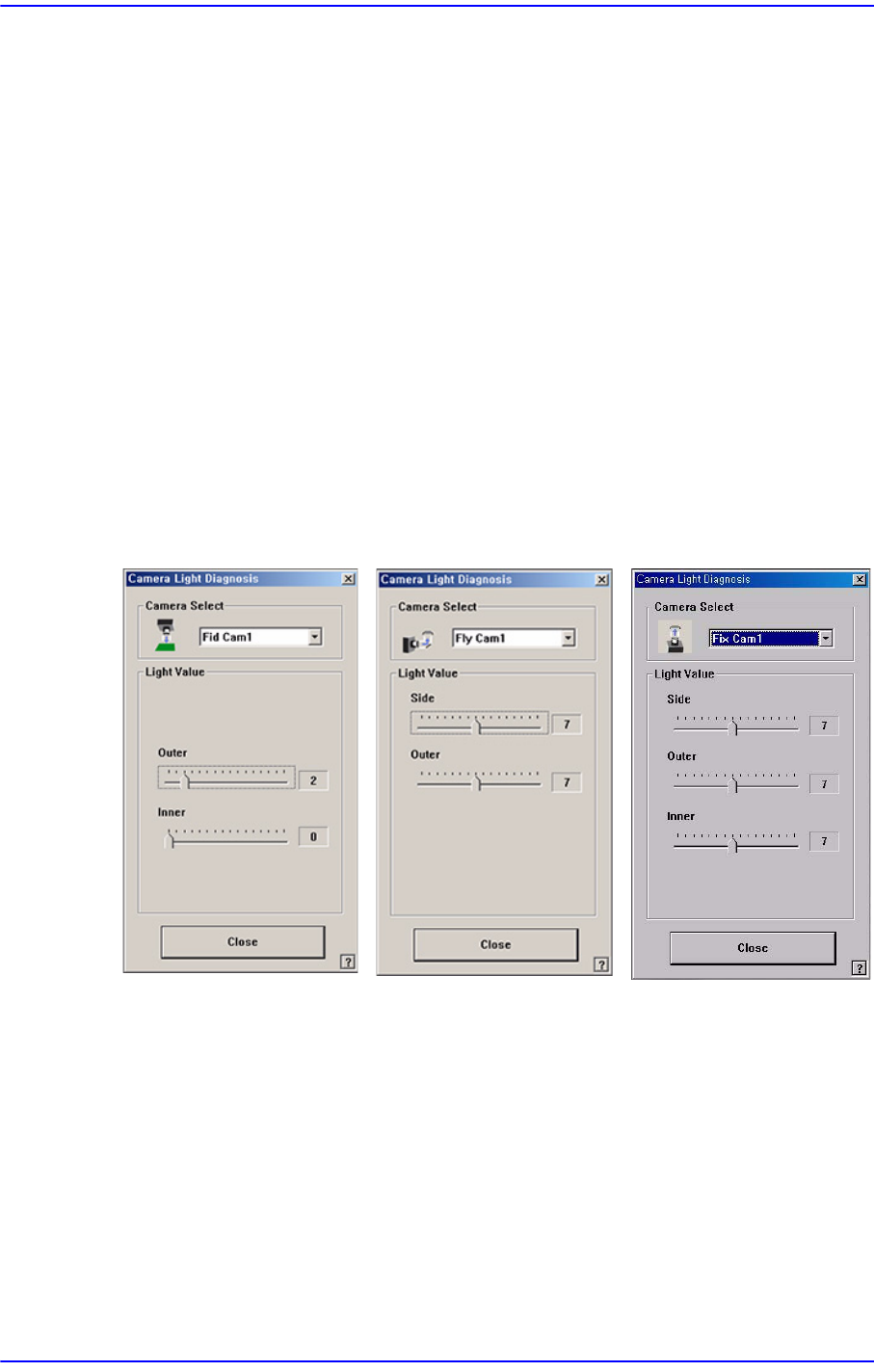

5.1.3. Light[F4]
피두셜카메라, 플라이카메라, 픽스 카메라에 부착된 조명장치를 점검합니다.
Outer 와 Coxial조명을 사용하며, 설정할 수 있는 조명값의 범위는 0 –15입니다.
5-5
진단
및
도구
5.1.4. Vaccum[F5]
Head의 공압상태를 점검합니다.
<Head Vacuum level> 영역
각 헤드의 진공압 값을 표시하고, 진공 발생기를 제어합니다. 헤드별로 Vacuum
과 Blow의 동작상태를 점검할 수 있습니다.
<Reference Level> 영역
각 헤드의 부품 흡착 여부를 진공압 값으로 판정할 때, 기준이 되는 값을 표시합
니다.
<Check Level > 영역
부품의 흡착 성공 여부를 판정하는 진공압을 표시합니다.
<Check> 버튼
선택된 갠트리의 모든 헤드에 대해서 진공압 값이 안정
될 때까지의 시간을 측정
합니다.
