5-5
진단
및
도구

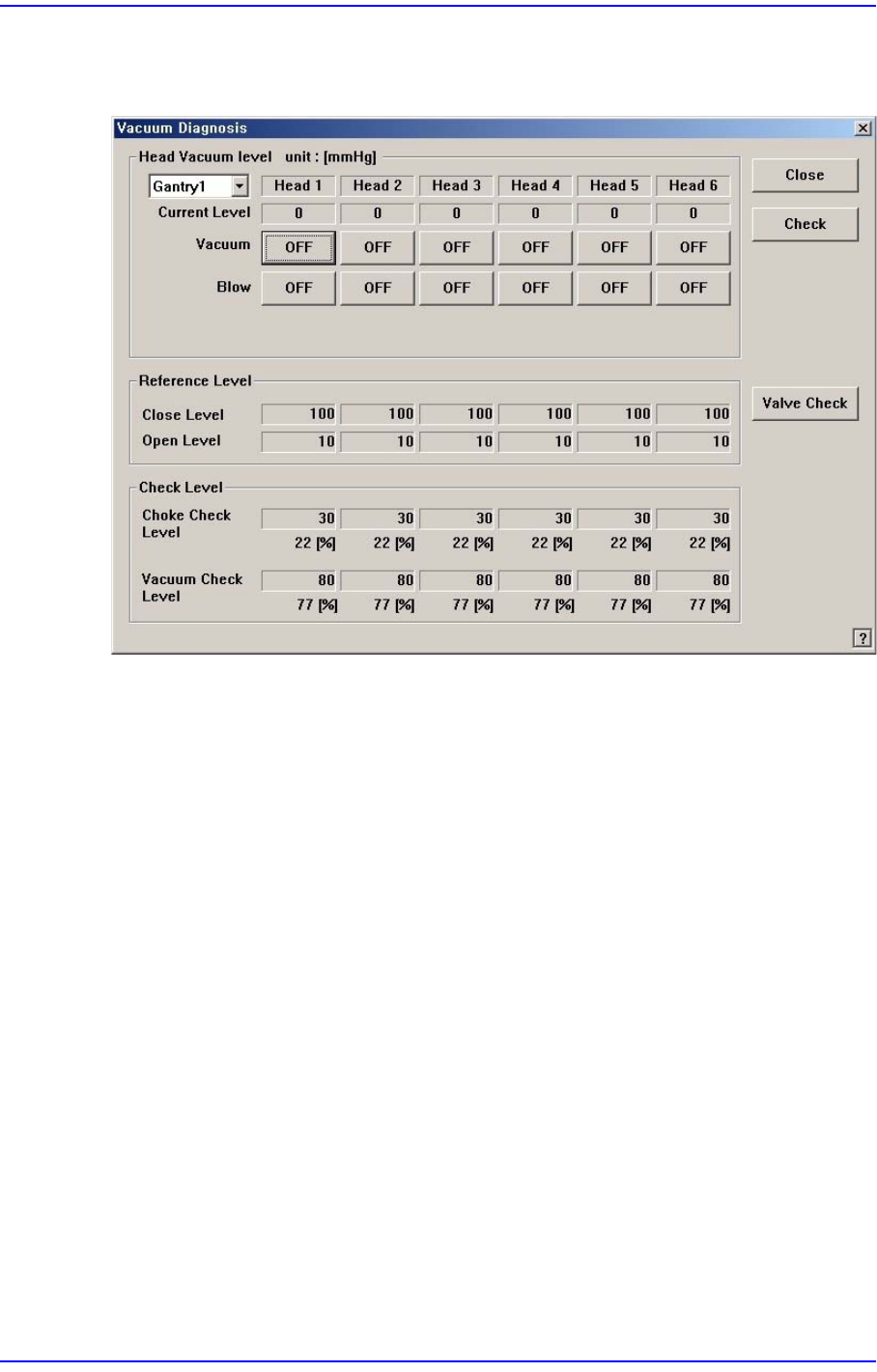

5.1.4. Vaccum[F5]
Head의 공압상태를 점검합니다.
<Head Vacuum level> 영역
각 헤드의 진공압 값을 표시하고, 진공 발생기를 제어합니다. 헤드별로 Vacuum
과 Blow의 동작상태를 점검할 수 있습니다.
<Reference Level> 영역
각 헤드의 부품 흡착 여부를 진공압 값으로 판정할 때, 기준이 되는 값을 표시합
니다.
<Check Level > 영역
부품의 흡착 성공 여부를 판정하는 진공압을 표시합니다.
<Check> 버튼
선택된 갠트리의 모든 헤드에 대해서 진공압 값이 안정
될 때까지의 시간을 측정
합니다.
5-6
Samsung Component Placer SM411/411N Operation Training
<Valve Check> 버튼
진공형성(Vacuum On)과 진공파괴(Vacuum Off)가 정상적으로 이루어지는지 솔
레노이드 밸브를 점검합니다. 점검을 수행할 때, 헤드 스핀들의 노즐홀더에
CN040노즐을 수동으로 삽입하고 점검을 수행하십시오 .
아래의 대화상자는 CN040 노즐을 이용하여 점검을 수행한 결과를 나타냅니다.
<Try> 콤보박스
진공형성(V
acuum On)과 진공파괴 (Vacuum Off)를 수행하는 횟수를 선택합
니다. 유효한 결과값을 얻기 위해서는 최소 100회 이상 실시할 것을 권장합
니다.
<He
ad> 콤보박스
솔레노이드 밸브 점검을 수행할 갠트리를 선택합니다.
5-7
진단
및
도구
<Spindle> 콤보박스
솔레노이드 밸브 점검
을 수행할 헤드를 선택합니다. ‘All’을 선택하면
<Head> 콤보박스에서 선택된 갠트리의 모든 헤드에 대해서 점검을 수행합
니다.
<
Test> 버튼
이 버튼
을 클릭하면 <Head> 콤보박스와 <Spindle> 콤보박스에서 선택된 헤
드에 대해서 <Try> 콤보박스에서 선택된 횟수만큼 진공형성(Vacuum On)과
진공파괴(Vacuum Off)를 검사를 수행하고 그 결과를 그래프로 보여줍니다.
<
Detail> 버튼
이 버튼
을 클릭하면 다음과 같이 선택된 헤드에 대한 점검 결과를 통계적 수
치로 표시하는 대화상자를 보여줍니다.
<V
acuum Check> 영역
V
ac_sat [mmHg]
진공형성(V
acuum On) 동작 수행 후 해당 헤드의 평균적인 진공 수준
을표시합니다. (평균값: -580 mmHg)
Build T
ime [ms]
진공도가 90% 수준
에 도달하는데 소요된 시간을 표시합니다.
S
tandard Dev [3σ]
Build Time에 대한 산포 (3σ)를 표
시합니다.
Min Build T
ime [ms]
Build Time의 최소값을 표시합니다.
