5-7 진단 및 도구 <Spindle> 콤보박스 솔레노이드 밸브 점검 을 수행할 헤드를 선택합니다 . ‘All’ 을 선택하 면 <Head> 콤보박스에서 선택된 갠트리 의 모든 헤드에 대해서 점검을 수행합 니다 . < T est> 버튼 이 버튼 을 클릭하면 <Head> 콤보 박스와 <Spindle> 콤보박스에서 선택된 헤 드에 대해서…
5-6
Samsung Component Placer SM411/411N Operation Training
<Valve Check> 버튼
진공형성(Vacuum On)과 진공파괴(Vacuum Off)가 정상적으로 이루어지는지 솔
레노이드 밸브를 점검합니다. 점검을 수행할 때, 헤드 스핀들의 노즐홀더에
CN040노즐을 수동으로 삽입하고 점검을 수행하십시오 .

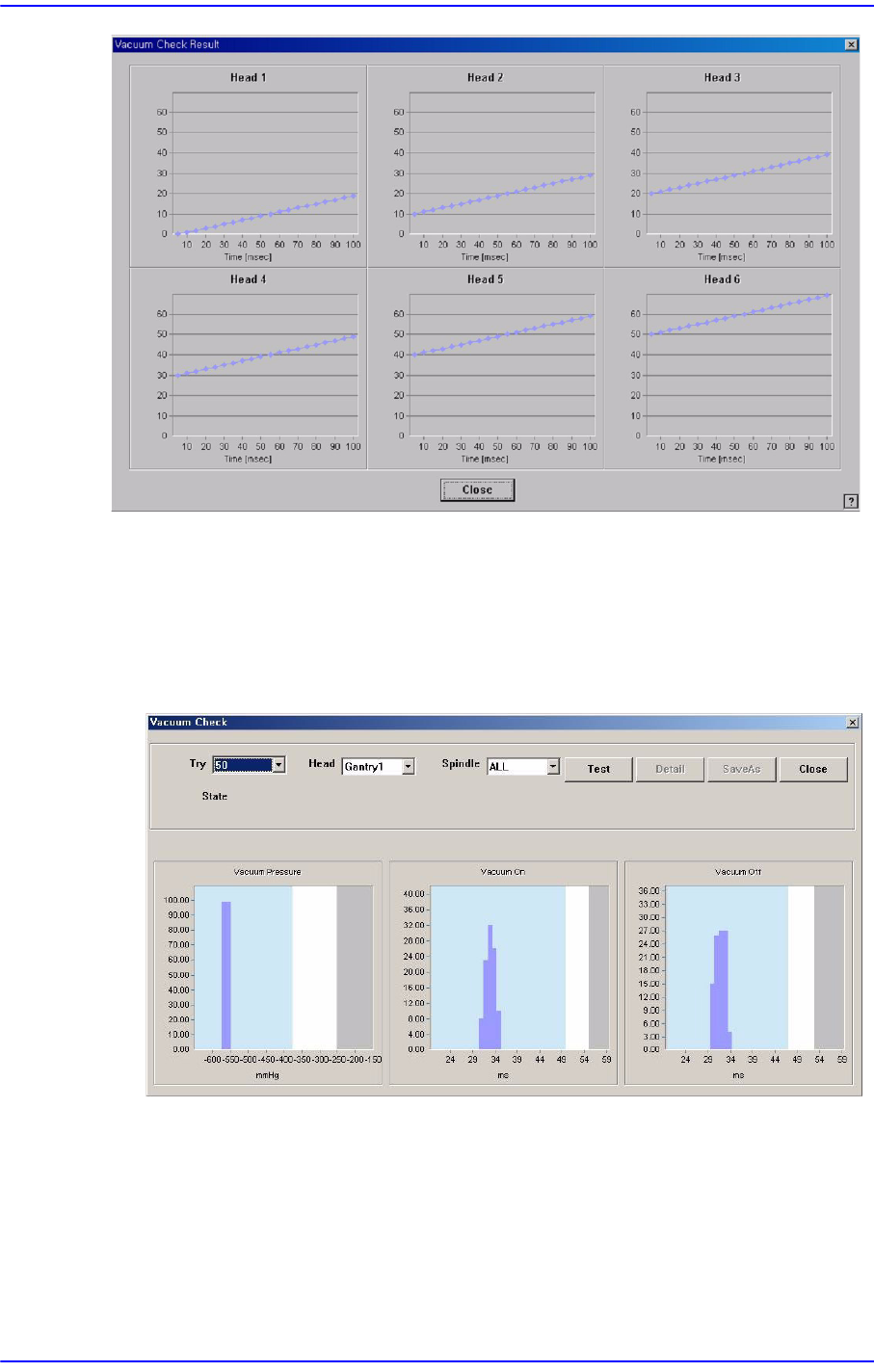

아래의 대화상자는 CN040 노즐을 이용하여 점검을 수행한 결과를 나타냅니다.
<Try> 콤보박스
진공형성(V
acuum On)과 진공파괴 (Vacuum Off)를 수행하는 횟수를 선택합
니다. 유효한 결과값을 얻기 위해서는 최소 100회 이상 실시할 것을 권장합
니다.
<He
ad> 콤보박스
솔레노이드 밸브 점검을 수행할 갠트리를 선택합니다.
5-7
진단
및
도구
<Spindle> 콤보박스
솔레노이드 밸브 점검
을 수행할 헤드를 선택합니다. ‘All’을 선택하면
<Head> 콤보박스에서 선택된 갠트리의 모든 헤드에 대해서 점검을 수행합
니다.
<
Test> 버튼
이 버튼
을 클릭하면 <Head> 콤보박스와 <Spindle> 콤보박스에서 선택된 헤
드에 대해서 <Try> 콤보박스에서 선택된 횟수만큼 진공형성(Vacuum On)과
진공파괴(Vacuum Off)를 검사를 수행하고 그 결과를 그래프로 보여줍니다.
<

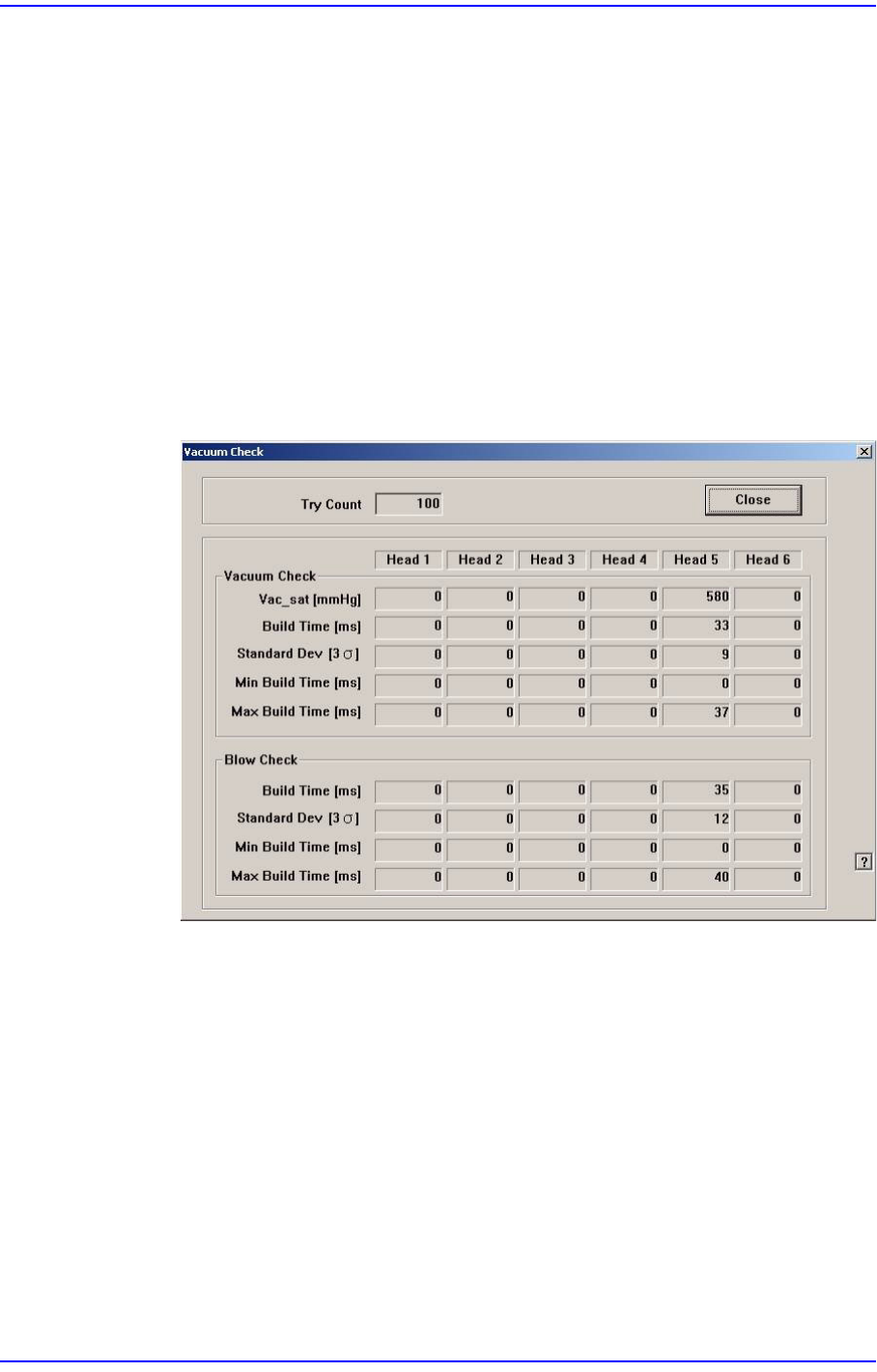

Detail> 버튼
이 버튼
을 클릭하면 다음과 같이 선택된 헤드에 대한 점검 결과를 통계적 수
치로 표시하는 대화상자를 보여줍니다.
<V
acuum Check> 영역
V
ac_sat [mmHg]
진공형성(V
acuum On) 동작 수행 후 해당 헤드의 평균적인 진공 수준
을표시합니다. (평균값: -580 mmHg)
Build T
ime [ms]
진공도가 90% 수준
에 도달하는데 소요된 시간을 표시합니다.
S
tandard Dev [3σ]
Build Time에 대한 산포 (3σ)를 표
시합니다.
Min Build T
ime [ms]
Build Time의 최소값을 표시합니다.
5-8
Samsung Component Placer SM411/411N Operation Training
Max Build Time [ms]
Build Time의 최대값
을 표시합니다.
<Blow
Check> 영역
Build T
ime [ms]
블로우의 형성
이 90%에 도달하는데 소요된 시간을 표시합니다.
S
tandard Dev [3σ]
Build Time에 대한 산포 (3σ)를 표시합
니다.
Min Build T
ime [ms]
Build Time의 최소값
을 표시합니다.
Max
Build Time [ms]
Build Time의 최대값
을 표시합니다.
<SaveAs
> 버튼
이 버튼
을 클릭하면 결과 데이터를 텍스트파일로 저장할 경로를 선택할 수
있는 대화상자가 실행됩니다 .
<V
acuum Pressure>
진공형성(V
acuum On) 동작 수행 후 해당 헤드의 진공도가 90% 수준에 도달
했을 때의 진공 수준을 그래프 형태로 보여줍니다.
X축
진공형성(V
acuum On) 동작 수행 후 헤드의 평균적인 진공 수준을 의미
합니다. (평균값 : -580 mmHg)
Y 축
X축 지표
인 진공 수준에 해당 되는 회수를 의미합니다. 각 막대 그래프
가 지시하는 횟수의 합은 <Try> 콤보박스에서 선택한 횟수와 동일합니
다.
진공압이 필요 수준까지 형성되는지 그래프를 보면서 확인하십시오. 하늘
색 영역내에 결과값이 존재하면 정상이지만, 흰색 영역에 결과값이 표시되
면 이상이 있으므로 지속적인 관찰이 필요하고, 회색 영역에 결과값이 표시
된다면 비정상이므로 STS 또는 Local Agent에 연락하여 정밀 점검을 받으
십
시오.
