5-12 Samsung Componen t Placer SM411/411N Operation Training 5.2. Utility 사용자에게 작업의 편리함을 제공하고 , 장비의 시동에 있어 생산제품에 관한 정보 를 제공합니다 . 자세한 사항은 Administrator ’ s Guide 의 “ 제 16 장 . Utility ” 를 참조하 십시오 . 5.2.1. Print[F2] ‘Print’…
5-11
진단
및
도구
5.1.5. Jogbox [F6]
Teaching Box의 작동을 점검합니다. 이 메뉴를 선택하면 다음과 같은 대화 상자가
표시됩니다. 실제 Teaching Box의 각 버튼을 클릭하면, 작동 상태를 표시합니다.
5.1.6. Motor IO
구동모터와 관련된 센서의 입력상태를 보여줍니다 .
5-12
Samsung Component Placer SM411/411N Operation Training
5.2. Utility
사용자에게 작업의 편리함을 제공하고, 장비의 시동에 있어 생산제품에 관한 정보
를 제공합니다. 자세한 사항은 Administrator’s Guide의 “
제
16
장
. Utility” 를 참조하
십시오.
5.2.1. Print[F2]
‘Print’ 메뉴는 PCB 파일의 내용을 인쇄하는 경우에 사용합니다 . 이 메뉴를 선택하
면 아래와 같은 대화상자가 표시됩니다.
Cover Data
출력할 문서의 첫 페이지 제목과 간단한 메모를 작성합니다.
Setup
문서를 출력할 프린터에 관련된 설정을 합니다.
Print
장비에 프린터가 연결되어 있다면 <Print> 버튼을 클릭하여 인쇄할 수 있습니다.
Print To File
사무실 등의 다른 장소에서 문서를 출력하려면 <Print To File> 버튼을 클릭하여
파일로 이동식 저장
장치에 저장하여 프린터가 연결된 컴퓨터에서 파일을 출력
할 수 있습니다.
다음과 같은 정보들을 <항목 > 영역에서 선택하여으로 출력할 수 있습니다 .
보드정보
부품정보
Feeder정보
전/후면 구분
5-13
진단
및
도구
5.2.2. Pd. Info[F3]

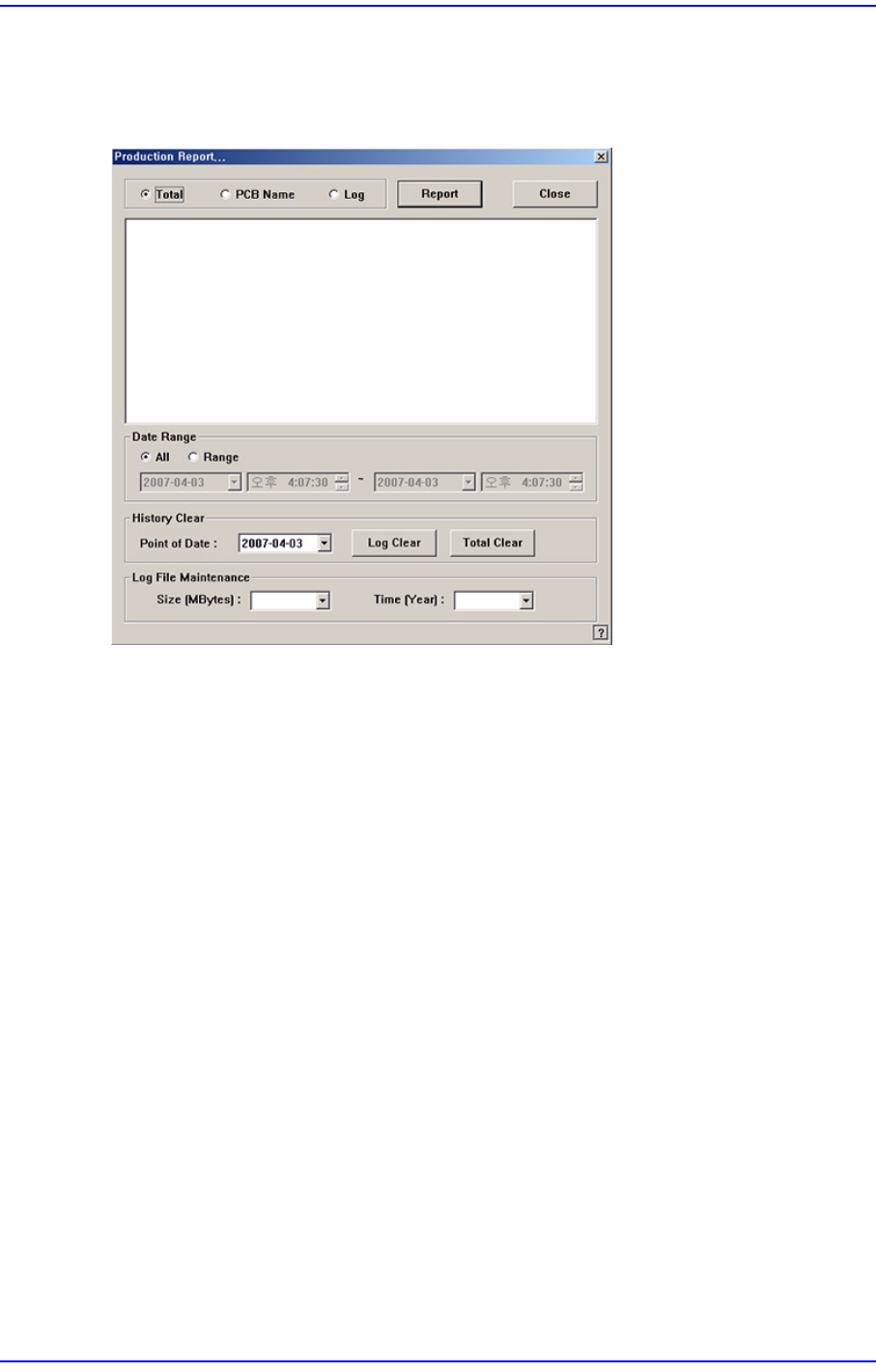

PCB생산과 관련된 다양한 정보들을 활용해서 생산분석 및 보고서 작성을 위해서
사용됩니다.
옵션버튼 영역
분석 및 보고서 작성을 위한 자료를 선택합니다.
<Total> 옵션버튼
<Data Range> 옵션
버튼 영역에서 지정된 기간내에 장비에서 생산된 모든
PCB관련 데이터를 이용하여 생산분석 및 보고서를 작성하기 위해 선택됩니
다.
<P
CB Name> 옵션버튼
<Data Range> 옵션
버튼 영역에서 지정된 기간내에 선택된 PCB 관련 데이터
를 이용하여 생산분석 및 보고서를 작성하기 위해 선택됩니다.
<Lo
g> 옵션버튼
선택된 PCB
Log를 이용하여 생산분석 및 보고서를 작성하기 위해 선택됩니
다.
<Data Range> 옵션버튼 영역
<All> 옵션버
튼
Log File Maintenance 기
간내에 모든 PCB관련 데이터를 사용합니다 .
<Ra
nge> 옵션버튼
선택된 기간내에 모든 PCB관련 데이터를 사용합니다.
