Samsung Componen t Placer SM411/411N Operation Training xiv 경 고 갑자기 전원을 OFF 하면 데이터와 장비에 손상을 미칠 수 있으 며 다시 전원을 ON 할 때 기계가 오 동작으로 상해를 입을 수 있 습니다 . 전원을 OFF 할 때는 반드시 MMI 를 종료하고 Main 스위 치를 Off 한 후 , 5 ∼ 10 초 사이에 Main 스위치를 On 하…

100%1 / 150
머리말
xiii
시그널 라이트 (Signal Light)
장비의 운전상태를 3가지색의 램프의 조합으로 나타냅니다. 작업자는 시그널
라이트만 보고도 장비의 상태를 한눈에 알 수 있습니다.
시그널라이트의 설정방법에 대한 자세한 사항은 Administrator’s Guide의 “13.5.
Signal” 항목을 참조하십시오.
안전커버(Safty Cover)
일반적으로 ‘도어’라고 불리어지며, 장비의 운전 중에 장비의 구동부에 대한 접
근을 차단하여 작업자를 안전하게 보호해 주기 위한 기구물입니다.
안전커버를 들어올리면 작업자가 장비의 내부로 점근
이 가능하나, 안전커버가
들어올려지면 도어스위치가 작동하여 자동적으로 장비는 비상정지상태가 됩니
다.
비상정지상태에서는 자동적으로 장비의 서보모터에 대한 전원공급이 차단됩니
다.
위 험 작업자가 임의로 도어스위치를 개조하여 안전커버가 들어올려
진 상태 (OPEN)에서 작업을 할 경우 도어스위치가 작동하지 않
아서, 작업자가 구동부에 접근할 경우 사망 또는 심각한 상해를
입을 수 있습니다. 절대로 안전커버가 OPEN된 상태로 작업하
지 마십시오.
Feeder Base
Tape Feeder, Stick Feeder, 또는 1단 Tray Feeder와 같은 공급장치가 설치되는 공
간입니다. Feeder Base는 공급장치에 필요한 전원과 공압을 공급합니다.
Safeguard override key 스위치
도어스위치가 작동하지 않도록 인위적으로 조작할 수 있는 키 스위치입니다. 장
비의 초기 설정시 또는 장비 유지보수시에만 제한적으로 사용해야 합니다.
위 험 Safeguard override 키 스위치의 사용은 반드시 지정된 관리 책
임자가 해야 하며, 사용에 신중을 기해야 합니다. 그렇지 않고
안전커버가 OPEN된 상태로 작업자가 구동부에 접근할 경우,
사망 또는 심각한 상해를 입을 수 있습니다.
전원 스위치(Power Switch)
본 장비 전체 전원을 공급 또는 차단하는 기능을 합니다. 스위치를 돌려 전원을
공급하면 컨트롤러에 전원이 공급됩니다. 이때, 초기상태에서는 모터 등의 구
동부에는 전원이 들어가지 않습니다.
Samsung Component Placer SM411/411N Operation Training
xiv
경 고 갑자기 전원을 OFF하면 데이터와 장비에 손상을 미칠 수 있으
며 다시 전원을 ON할 때 기계가 오 동작으로 상해를 입을 수 있
습니다.
전원을 OFF할 때는 반드시 MMI를 종료하고 Main 스위치를 Off
한 후, 5∼10초 사이에 Main 스위치를 On하십시오.

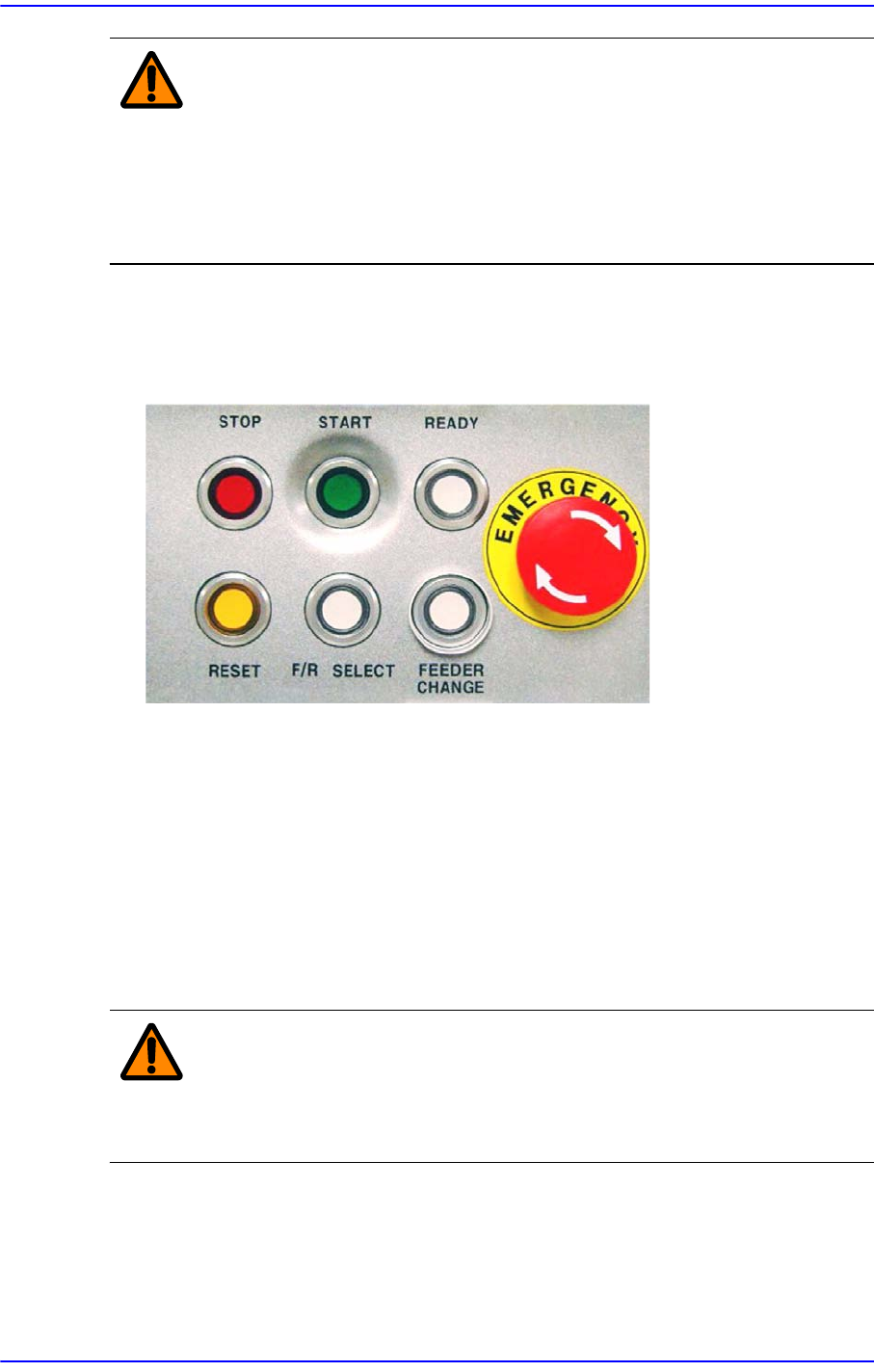

조작 패널 (OP Panel)
장비의 운전을 조작하는 버튼과 비상정지 (Emergency Stop) 스위치로 구성되어
있습니다.
STOP 버튼(적색)
운전 일시 정지 버
튼입니다. 이 버튼를 누르면 본 장비의 자동 운전을 일시
정지합니다. 부품의 장착 도중에 이 버튼이 눌러진 경우는 현재의 동작이 종
료한 시점에서 운전을 정지합니다. 이 버튼은 에러 발생 시 경고음을 끄는 경
우에도 사용합니다.
ST
ART 버튼(녹색)
본 장비의 운전 시작 버튼입니다. 이 버튼를 누르면 자동 운전을 시작합니다
.
경 고 주변확인 없이‘START’버튼을 누르면 장비 주변의 작업자가 상
해를 입을 수 있습니다. 장비주변 작업자의 유무를 반드시 확인
후 ‘START’버튼을 누르십시오.
READY 버튼
본 장비의 운전 시작 준비 버튼으로서 전원 투입 후에 운전 대기 상태로 하기
위해서 사용합니다. 이 버튼을 누르면 모터 등의 구동계에 전원이 공급됩니
다. Ready 상태를 해제하고자 할 경우는 ‘EMG (Emergency Stop)’ 스위치를
머리말
xv
누릅니다.
RESET 버튼(황색)
자동 생산이 일시 정지
된 장비에서 생산을 종료하거나 에러에 의해서 일시
정지된 장비에서 에러상태를 해제하기 위해서 사용됩니다 .
에러가 발생된 장비에서 이 버튼을 누르면 장비의 상태가 'FREEZE' 또는
'EMER'에서 'IDLE'로 변합니다 . 본 장비의 자동 운전 중에는 ‘RESET’ 버튼
이 작동하지 않습니다.
F/R SELE
CT 버튼
전면 조작패널과 후면 조작패널 중 어느 것이 제어권을 가지게 될 것인가를
결정하는 스위치입니다. 해당 패널의 제어권의 소유 여부는 이 스위치 의 설
정에 따릅니다.
제어권은 기본적으로 전면 조작패널에 있습니다. (Default 전면)
후면 조작패널에서 장비의 운전을 제어하기 위해서 후면 조작패널의
‘SELECT’ 버튼을 0.3~1초간 누르고 버튼에서 손을 떼면 버튼의 LED가 점등
되며 제어권이 후면 조작패널로 이전됩니다. 역으
로 후면 조작패널에서 전
면 조작패널로 제어권을 이전할 경우도 마찬가지입니다.
다음의 표는 제어권에 따른 ‘SELECT’ 버튼의 LED상태를 보여줍니다.
FEEDER CHANGE 버튼
이 버튼을 누르면 Feeder를 교체할 수 있도록, XY갠트리가 안전위치로 이동합
니다.
EMG (Emergency Stop) 스위치
비상정지 스위치입니다 . 긴급한 경우 등에 이 스위치를 누르면 본 장비의 운전
이 즉시 정지됩니다. 컴퓨터로의 전원을 제외하고, 모든 전원의 공급이 중지됩
니다. ‘E
MG’스위치의 화살표 방향으로 스위치를 돌리고 ‘RESET’ 버튼를 누르
면 비상 정지 상태를 해제할 수 있습니다 .
제어권
전면 SELECT 버튼
LED 점등
후면 SELECT 버튼
LED 점등
전면 점등 소등
후면 점등 소등
