Samsung Componen t Placer SM411/411N Operation Training xvi 경 고 비상정지상태에서는 장비의 모든 서보모터에 대한 전원이 OFF 가 되지만 , 그 외에 전원부에는 전원이 인가된 상태입니다 . 전원 이 인가된 부위에 대한 에러조치시 주의하십시오 . 압력조절기 (Regulator) 장비에 공급되는 공압의 크기를 조절하는 장치입니다 . 시게방 향으…
머리말
xv
누릅니다.
RESET 버튼(황색)
자동 생산이 일시 정지
된 장비에서 생산을 종료하거나 에러에 의해서 일시
정지된 장비에서 에러상태를 해제하기 위해서 사용됩니다 .
에러가 발생된 장비에서 이 버튼을 누르면 장비의 상태가 'FREEZE' 또는
'EMER'에서 'IDLE'로 변합니다 . 본 장비의 자동 운전 중에는 ‘RESET’ 버튼
이 작동하지 않습니다.
F/R SELE
CT 버튼
전면 조작패널과 후면 조작패널 중 어느 것이 제어권을 가지게 될 것인가를
결정하는 스위치입니다. 해당 패널의 제어권의 소유 여부는 이 스위치 의 설
정에 따릅니다.
제어권은 기본적으로 전면 조작패널에 있습니다. (Default 전면)
후면 조작패널에서 장비의 운전을 제어하기 위해서 후면 조작패널의
‘SELECT’ 버튼을 0.3~1초간 누르고 버튼에서 손을 떼면 버튼의 LED가 점등
되며 제어권이 후면 조작패널로 이전됩니다. 역으
로 후면 조작패널에서 전
면 조작패널로 제어권을 이전할 경우도 마찬가지입니다.
다음의 표는 제어권에 따른 ‘SELECT’ 버튼의 LED상태를 보여줍니다.
FEEDER CHANGE 버튼
이 버튼을 누르면 Feeder를 교체할 수 있도록, XY갠트리가 안전위치로 이동합
니다.
EMG (Emergency Stop) 스위치
비상정지 스위치입니다 . 긴급한 경우 등에 이 스위치를 누르면 본 장비의 운전
이 즉시 정지됩니다. 컴퓨터로의 전원을 제외하고, 모든 전원의 공급이 중지됩
니다. ‘E
MG’스위치의 화살표 방향으로 스위치를 돌리고 ‘RESET’ 버튼를 누르
면 비상 정지 상태를 해제할 수 있습니다 .
제어권
전면 SELECT 버튼
LED 점등
후면 SELECT 버튼
LED 점등
전면 점등 소등
후면 점등 소등
Samsung Component Placer SM411/411N Operation Training
xvi
경 고 비상정지상태에서는 장비의 모든 서보모터에 대한 전원이 OFF
가 되지만, 그 외에 전원부에는 전원이 인가된 상태입니다 . 전원
이 인가된 부위에 대한 에러조치시 주의하십시오 .

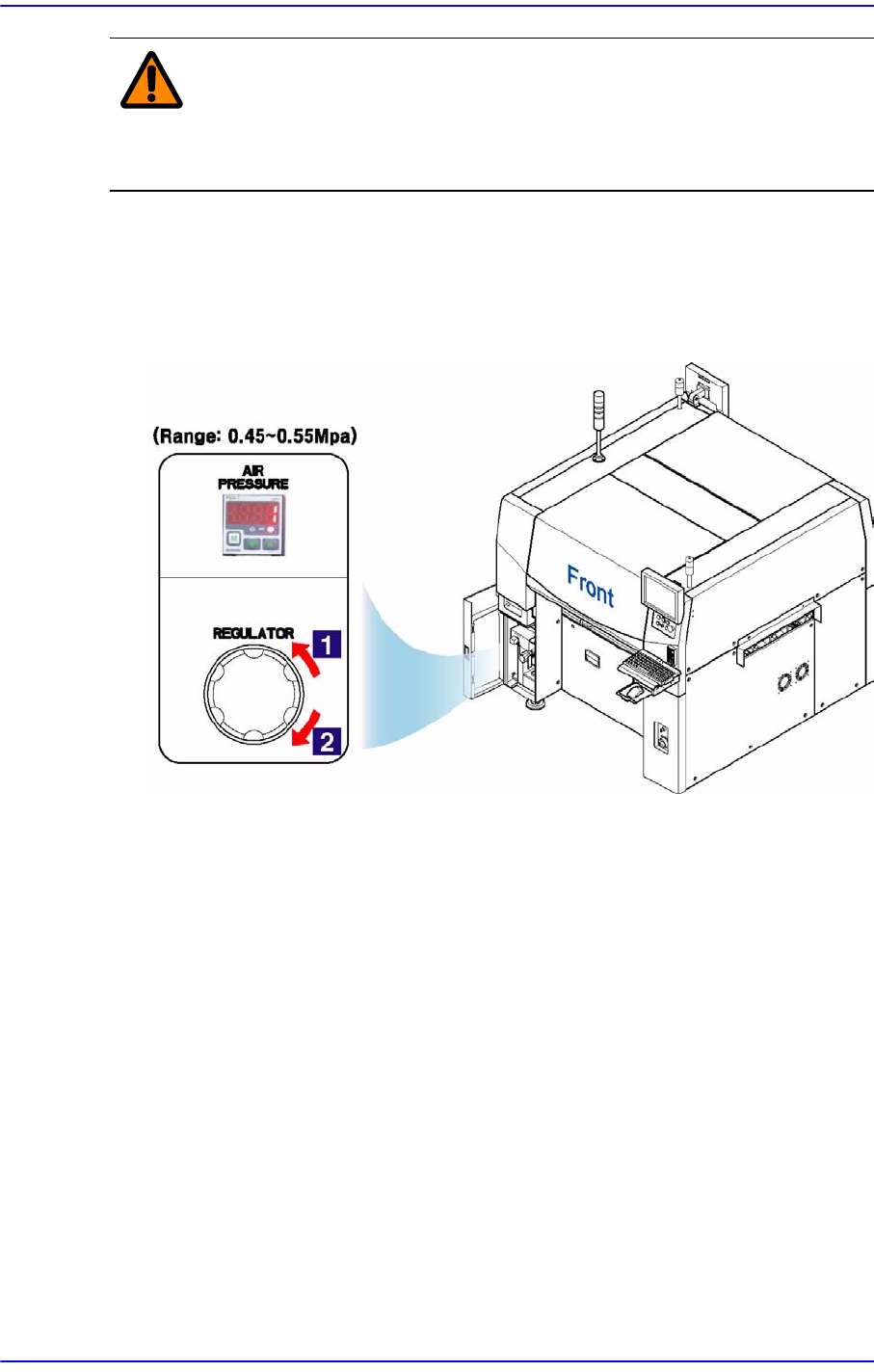

압력조절기 (Regulator)
장비에 공급되는 공압의 크기를 조절하는 장치입니다. 시게방향으로 조절장치
를 돌리면 공압이 증가하고, 시계반대방향으로 돌리면 압력이 감소합니다. 반
드시 표준압력을 유지하십시오.
1:
압력감소
(
시계반대방향
)
2:
압력증가
(
시계방향
)

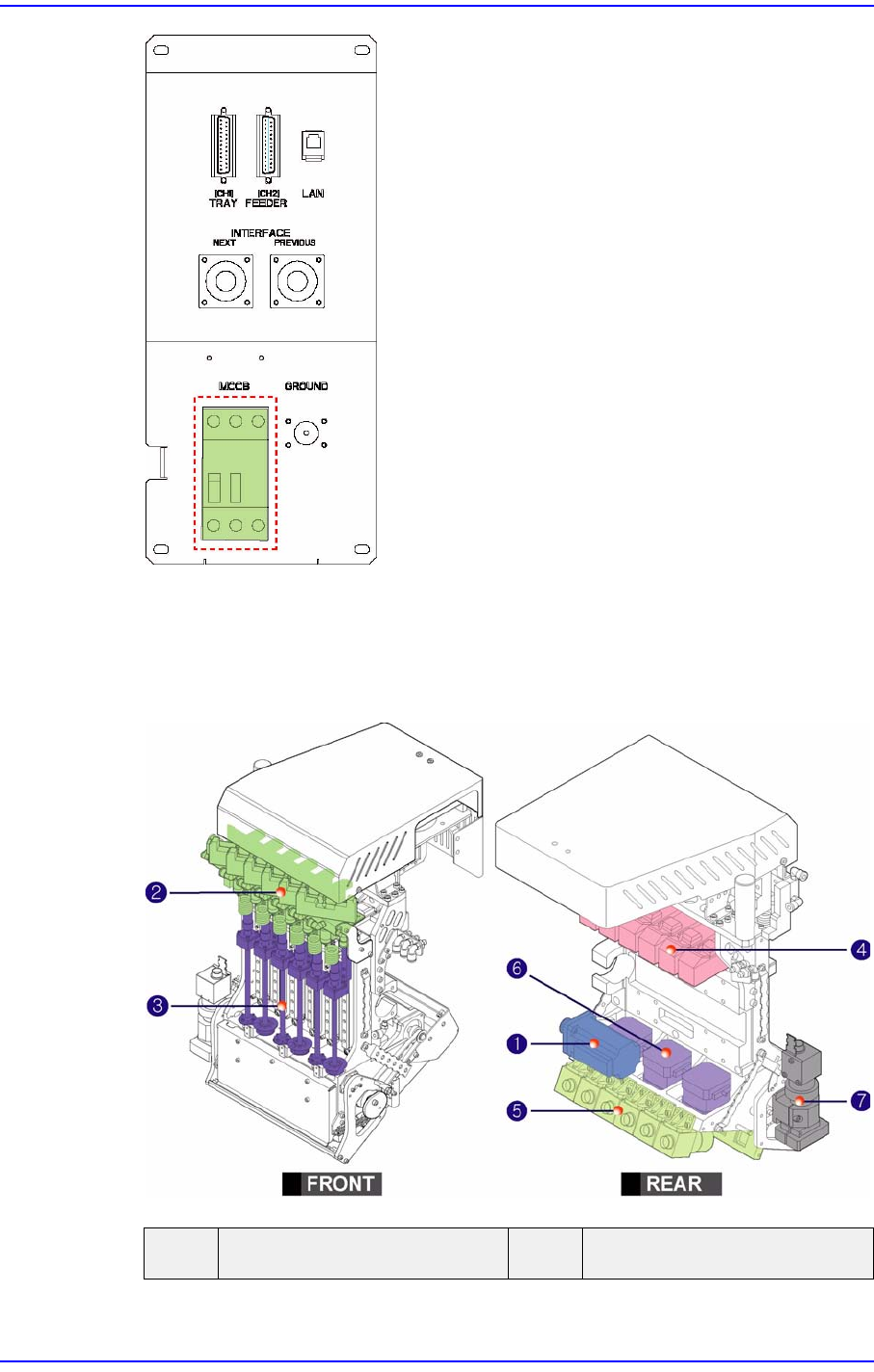

주 전원 차단기(MCCB)
장비에 공급되는 주 전원을 개폐하는 장치로 장비 후면 좌하단부에 위치합니다.
적색 버튼을 누르면 전원이 OFF되면서, 옆의 검정색 버튼이 튀어 나옵니다. 반
대로 검정색 버튼을 누르면 전원이 ON이 되면서 적색 버튼이 튀어 나옵니다.
머리말
xvii
Head Assembly
헤드 어셈블리에 속해 있는 기구물들 또는 공압장치들을 지지하는 Head Body와
Spindle 과 구동모터 그리고 부품의 형상을 인식하는 Flying Vision Assembly 와
피두셜카메라 등으로 구성됩니다.
No. Name No. Name
